产品展示首页 > 产品展示 > 截止阀型号 > 气动截止阀 > J644H气动角式截止阀

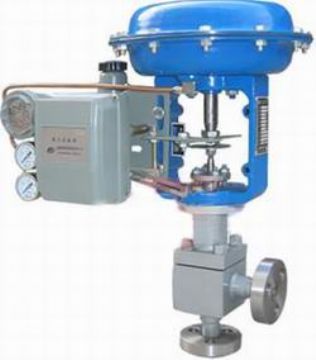

气动角式截止阀
更新时间:2022-12-10
产品型号:J644H
描述:气动角式截止阀J644包括阀体,阀体外套,阀座,阀盖,阀体内衬套,在阀体内安装有阀杆及阀瓣外套、阀瓣;在阀盖上部与阀杆之间由下至上设置填料垫、填料环,其特征是:所述阀盖上设有螺丝孔,

J644H气动角式截止阀的详细资料:

气动角式截止阀J644H产品概述

是一种常用的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量。适用的压力、温度范围很大,但一般用于中、小口径的管道。是一种常用的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量。适用的压力、温度范围很大,但一般用于中、小口径的管道。


气动执行机构:

气动执行器的执行机构和调节机构是统一的整体,其执行机构有薄膜式、活塞式、拨叉式和齿轮齿条式。活塞式行程长,适用于要求有较大推力的场合;而薄膜式行程较小,只能直接带动阀杆。拨叉式气动执行器具有扭矩大、空间小、扭矩曲线更符合阀门的扭矩曲线等特点,但是不很美观;常用在大扭矩的阀门上。

一种体积小,重量轻,开启零活,密封性能好,具有耐磨、抗冲击,易于安装,生产成本低,适用于粉尘、灰碴截断的一种气动耐磨角式截止阀,包括阀体,阀体外套,阀座,阀盖,阀体内衬套,在阀体内安装有阀杆及阀瓣外套、阀瓣;在阀盖上部与阀杆之间由下至上设置填料垫、填料环,其特征是:所述阀盖上设有螺丝孔,所述阀杆上端安装有用来装卡气动装置的圆螺母;所述阀瓣、阀座采用钨钴类硬质合金;所述阀座与阀瓣的密封面为锥面;所述阀瓣外套与阀瓣之间通过球面滚动轴承连接;阀杆下端与阀瓣外套连接采用锥面形式实现自动定心,阀杆下端面为球面且与阀瓣上端面接触自动调心;所述阀盖的中心通孔下端口为锥面形成上密封点。


气动截止阀的气缸为定型产品,依作用方式可分单作用和双作用两种。单作用产品带复位圆柱弹簧,具有失气自动复位功能,即失气时气缸活塞(或膜片)在弹簧作用下,驱动气缸推杆回复到气缸初始位置(行程的原始位置)。双作用气缸无复位弹簧,推杆进退须依靠变换气缸气源的进出口位置。气源从活塞上腔进时,推杆向下运动。气源从活塞下腔进时,推杆向上运动。由于不带复位弹簧,双作用气缸对比同径单作用气缸具有更大的推力,但不具备自动复位功能。显然不同的进气位置使推杆有不同的方向运动。当进气位置在推杆的背腔时,进气使推杆前进,这种方式称为正作用气缸。反之进气位置在推杆同侧时,进气使推杆后退,这种方式称反作用气缸。气动截止阀因为一般需要失气保护功能,通常选用单作用气缸。

齿轮齿条式气动执行机构有结构简单,动作平稳可靠,并且安全防爆等优点,在发电厂、化工,炼油等对安全要求较高的生产过程中有广泛的应用。本执行机构是一种双作用和单作用气缸活塞执行机构。它的供气压力大于薄膜执行机构的供气压力,故输出力较大,通常使用在高压调节阀上,如执行机构要用于比例控制,则需带双作用气动阀门***器。


直行程气动执行器(截止阀专配气缸)技术参数和性能

结构型式:执行机构

汽 缸: QT450-10

支 架: WCB、ZG0Cr18Ni9(CF8)

活塞推杆: 无手轮机构为不锈钢,带手轮机构为碳钢(镀铬)

导向衬套: 青铜QSn6.5-0.1

密 封 圈: 丁橡胶 氟橡胶

输入信号:(带器)标准0.02~0.10MPa

分 程: 0.02~0.06Mpa 0.06~0.10Mpa

供气压力: 0.02~0.07 Mpa

气源接头: 1/4 3/8 1/2

环境温度: -30~+70℃

附 件: 双作用气动阀门器

侧装手轮机构,限位开关、阀位传送器等。

性 能: (带器)

回 差: 0.75%

死 区: 0.2%

线 性: ±1%

主要技术参数

阀体型式 角型铸造阀

阀芯型式 柱塞式(锥面)

公称通径 DN50 ~ DN250

公称压力 PN1.6~10.0MPa

法兰标准 JB、GB、ANSI、BS、API、ISO、DIN、JIS

连接形式 法兰、螺纹、焊接

密封填料 聚四氟乙烯、柔性石墨

工作温度 ≤450℃

结构特点

1、与闸阀相比,截止阀的结构较简单,制造与维修都较方便。

2、密封面不易磨损、擦伤,密封性较好,寿命较长。

3、启闭时阀瓣行程较小,启闭时间较短,阀门高度较小。

主要技术参数

阀体型式

角型铸造阀

阀芯型式

柱塞式(锥面)

公称通径

DN50 ~ DN250

公称压力

PN1.6~10.0MPa

法兰标准

JB、GB、ANSI、BS、API、ISO、DIN、JIS

连接形式

法兰、螺纹、焊接

密封填料

聚四氟乙烯、柔性石墨

工作温度

≤450℃

主要零件材料

1

阀体

WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV

2

阀芯

2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA

3

阀杆

2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA

4

阀盖

WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV

5

填料

柔性石墨、PTFE

6

填料压盖

2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA

7

电动执行器

壳体(HT200、WCB)

气动角式截止阀J644H主要性能规范

试验压力(MPa)

公称压力(MPa)

压力级(class)

JIS(K)






1.6

2.5

4.0

6.4

150

300

10K

20K


强度试验

2.4

3.75

6.0

9.6

3.0

7.5

2.4

3.8

密封试验

1.76

2.75

4.4

7.04

2.2

5.5

1.5

2.8

低压密封试验

0.6MPa








公称通经LDD1D2fbZ-φd
DN(mm)NPS(inch)PN1.0MPa
151/2909565452144-φ14
203/49510575552164-φ14
25110011585652164-φ14
3211/4105135100782184-φ18
4011/2115145110853184-φ18
5021251601251003204-φ18
6521/21451801451203204-φ18
8031551951601353224-φ18
10041752151801553228-φ18
12552002452101853248-φ18
15062252802402103248-φ23
20082753352952653268-φ23
2501032539035032032812-φ23
3001237544040036842812-φ23
PN1.6MPa
151/2909565452144-φ14
203/49510575552164-φ14
25110011585652164-φ14
3211/4105135100782184-φ18
4011/2115145110853184-φ18
5021251601251003204-φ18
6521/21451801451203204-φ18
8031551951601353228-φ18
10041752151801553248-φ18
12552002452101853268-φ18
15062252802402103288-φ23
20082753352952653308-φ23
PN2.5MPa
151/2909565452164-φ14
203/49510575552164-φ14
25110011585652164-φ14
3211/4105135100782184-φ18
4011/2115145110853184-φ18
5021251601251003204-φ18

安装维护

1、首先要依据气动阀门的用处选定气动阀门的根本布局。

2、其次依据介质的压力、温度、腐蚀性、能否含颗粒杂物等选定气动阀门的原料。

3、再依据阀门的操作恳求选定阀门的驱动设备。

4、阀门装置前必须核对气动阀门上的标记、合格证能否契合运用恳求。

5、查看气动阀门的内腔和密封面,不允许有污物附着。

6、查看衔接螺栓能否均匀拧紧。

7、查看填料能否压紧,应包管填料的密封性,但不阻碍阀杆的升降。

8、阀门应依据运用恳求进行装置,但须注重检修和操作时的便利。

9、阀门运用中恳求将阀门全开或全闭,不允许将阀门局部敞开用为调节省。

10、阀门运用时应经常在转变局部注油,阀杆梯形螺纹局部涂油。

11、手动阀门,在敞开或封闭操作时,应运用手轮开、关,不得凭借辅佐杠杆或其它东西。

12、阀门运用后应定时查看,查看密封面、阀杆等有无磨损以及垫片、填料。若损坏失效,应及时修补或替换。


订货须知:

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。

二、若已经由设计单位选定公司型号,请角式截止阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请我们一定会尽心尽力为您提供优质的服务。
