SIEMENS西门子电动压力调节阀产品说明



本实用新型实施方式提供的电动调节阀在实现自动化调节的同时，能应用在系统负荷变化较大的变流量系统中，保持稳定的工作状态，该电动调节阀结构简单，抗干扰能力强，调节精度闻。西门子原装控制器及电动执行器，传感器结合新奥科技提供的压力自平衡式阀体，具有控制精准，关断力大，自平衡防抱死等特点。并可根据使用现场系统设备的不同灵活调整比例带，积分时间等参数，使之与系统达到精准匹配，可消除静差，运行平稳，反应灵敏，延长使用寿命。在压力控制领域的典型应用。减压阀通过调节阀门开度，达到控制减压阀后压力的目的。



    压力传感器安装于蒸汽管道的下游，实时监测减压后的压力变化情况，并将压力转化为0-10V电信号传输给PI控制器，控制器根据已设定好的压力值进行比较运算，输出控制信号调节阀门开度，使阀后压力趋近设定值。无论上游压力如何波动 或下游负荷如何变化，下游蒸汽压力都能保持稳定。：采用*德国西门子液压弹簧复位执行器，具有功耗低，输出力量大，响应时间短、到位迅速等特点。接受控制系统输出的开关量或标准模拟量 （DC0-10V或DC4-20mA）控制信号，并同时输出阀位反馈信号。电动调节阀采用平衡式阀体，内置平衡组件；可在大压差工况下长期稳定、精确控 制。阀体外密封采用V型环高温密封组件，排除阀杆卡死或泄漏的隐患。阀芯和阀口一对一研磨，确保内泄漏量低于国家标准。



应用范围

    换热站热源及生产工艺设备前蒸汽压力调节；暖通空调、给排水系统或设备水力压力调节；液位控制等。



产品特点

    电动无级调节，二次压力稳定，控制精度高；操作简便，只需通过控制器修改二次压力设定；运行平稳，使用寿命长。



  控制器具有PI、PID调节功能，控制精准，多回路控制，功能多样，可实现流体流量、压力、压差、温度、湿度、焓值和空气质量的控制。执行器有电动机械式和电动液压式，带有手动和自动调节功能，调节灵敏，关断力大，流量特性可调（线性等百分比）。电动液压式执行器带断电自动复位保护功能，可接收0-10V或4-20MA的信号并带有阀位反馈功能。流量调节阀，适用于循环管路冷冻水，低压热水、生活热水、高压热水、海水、热油、和蒸气的调节、线性好、可调比大、密封严密、耐高温、防汽蚀。



产品特点



具有比例积分（PI）或比例积分、微分(PID)调节功能，控制稳定、精准。



a、针对不同的现场工况，可灵活调整控制参数，达到系统*化。



b、可由控制器读取当前温度值及观察阀门工作状态。



c、可扩展功能，如远程设置、温度补偿、超温报警、昼夜/冬夏转换。



d、阀体密封采用V型环高温密封组件，防止了阀杆报死或泄漏的可能性。



e、阀杆或阀座配对研磨，确保泄露量远低于国家允许标准。



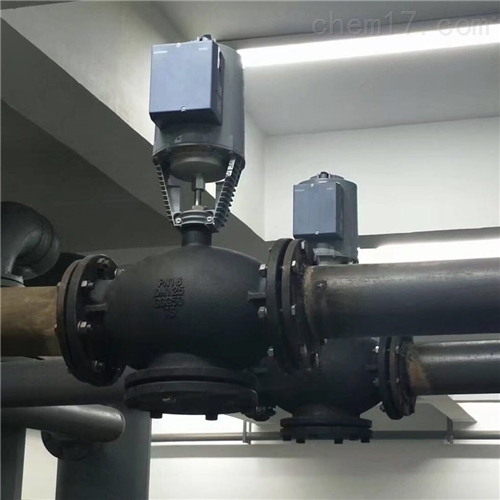

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。西门子压力变送器是压力变送器的，大家应该都是比较熟悉的，那么大家是否有掌握西门子压力变送器的操作方法呢最基本的就是要掌握西门子压力变送器的调试方法，中国传感器交易网的专家把调试方法给大家总结如下，希望大家能够掌握。压力变送器以其稳定可靠的性能，质量及简单方便的使用，成为毋庸置疑的业界新标准。TDS系列变送器，除测量压力、差压、绝压等过程参数的基本品外，还包括法兰式液位变送器，带毛细管的远传差压变送器及远传压力变送器等远传变送器，此外，也提供相应的安装，调试及维护的配件，其中有各种阀组，转换接头及SIMATIC PDM现场仪表管理软件等。电动调节阀的典型外形，它由两个可拆分的执行机构和调节阀（调节机构）部分组成。上部是执行机构，接受调节器输出的0～10mADC或4～20mADC信号，并将其转换成相应的直线位移，推动下部的调节阀动作，直接调节流体的流量。各类电动调节阀的执行机构基本相同，但调节阀（调节机构）的结构因使用条件的不同类型很多，的是直通单阀座和直通双阀座两种。



产品优势



1、不同的现场工况，可灵活调整控制参数，使系统*化。



2、通过微积分计算，提前预测温度变化趋势，控温准确。



3、可由控制器读取当前温度值及观察阀门工作状态。



4、可扩展功能，如温度补偿、远程设置、昼夜和冬夏转换、最大优先级、串级控制、超温报警、远传通讯、中央监控等，节能、安全。



5、户可根据要求选择断路保护功能，停电时阀门自动关闭。



6、实现各种智能化节能运行模式，无人值守，性价比高。



SIEMENS西门子电动压力调节阀常用组合：

型号	公称直径	控制器	执行器	传感器	量程
DJY	DN32	RWD62 RWD68 SYNCO200 SYNCO700	SKD...	QBE2002-P1 QBE2002-P2 QBE2002-P4 QBE2002-P5 QBE2002-P10 QBE2002-P16 QBE2002-P25 QBE2002-P40 QBE9000-P16	1bar 2bar 4bar 5bar 10bar 16bar 25bar 40bar 16bar
DJY	DN40
DJY	DN50
DJY	DN65		SKB...
DJY	DN80
DJY	DN100
DJY	DN125		SKC...
DJY	DN150
DJY	DN200
DJY	DN250

四、西门子温控阀的选型常识

1、应根据热媒种类（蒸汽／热水）、温度、压力参数以及使用工况（换热器类型、开／闭系统）综合考虑选用阀门材质、流通能力和执行器关断力。

2、用于蒸汽流量控制时，一般指９８％干度的饱和蒸汽。若为过热蒸汽，由于蒸汽绝热指数ｋ发生变化及流体粘性系数导致流量相应变化，一般需重新计算校核。

3、介质流量与阀门前后压差成平方根关系。过大的压差不仅产生噪音，而且对阀体产生汽蚀作用，影响使用寿命，轻者密封不严，重者可能爆炸，造成人员伤亡等重大事故。

4、优良的温度调节曲线是实现温控效果的保证。除快热性系统特殊要求外，应尽量保证阀门为等百分比或抛物线型特性。

5、电动温控阀不可长时间做截止阀使用。停机时，请关闭

6、两通阀切不可通过拆除阀底座盲板用作三通阀。

7、使用第三方生产的设备与西门子产品配套，应注意符合安全要求。

8、温控阀不可用直供水系统，须加循环，若为即热式换热器则还需加储热罐。

9、生活热水工况时，请区分24小时热水和定时热水供应工况。

电动调节阀是由调节阀体配以不同的电动执行器组成的工业现场执行仪表，它接受调节器输出的4-20mA或者脉冲信号,来进行闭环控制，实现对流量、压力、温度、液位等参数的自动控制，并且可以选择智能型电动执行器，与DCS、PLC等实现数字传输,组成更加智能的控制系统。电动调节阀的电源电压有220V和380V两种，电动调节阀,电动单座调节阀,电动小流量调节阀的流量特性有等百分比、线性、快等三种。



产品特点：

     ● 测量介质：气体、蒸汽、液体

     ● 高精度：0.075%（包括回差、重复性等）

     ● 宽量程比：100：1

     ● 测量范围极广（未迁移时）：

       差压范围0-100Pa~3MPa

       压力范围0-1kPa~40MPa

     ● 高稳定性和可靠性：

       长期漂移0.25%/5年，实测<0.1%/5年

     ● 1年免维护，节省检修维护费用

     ● 温度、静压影响极小，可忽略不计

     ● 单向过压特性优异。

     ● 静压高：16MPa、42 MPa。

     ● 温度范围宽：

       环境温度 -40~+85℃

       被测介质温度 -90~+350℃

     ● 输出符合多种现场总线：4~20mA/HART、PROFIBUS-PA、FF。

     ● 万能调试软件SIMATIC PDM可实现所有变送器的远程在线管理。

     ● 防雷击、防电磁干扰、抗振动、抗潮湿、抗过压、抗环境温度变化

     ● 丰富的调试手段：就地按钮、手操器、SIMATIC PDM、控制系统

     ● 自诊断、故障报警、回路测试、自组态

     ● 万能安装支架，不锈钢铭牌

     ● 快速的动态响应

     ● 齐备的防爆认证

       Exia II CT6

       Exd II CT6

     ● FDA、EHEDG、GMP认证的卫生型变送器

     ● 丰富的配套阀组、转换接头可选

     ● 丰富的灌充液：硅油、高温硅油、卤烃油、植物油、甘油/水

     ● *的功能强大的就地按钮

     ● 高重叠的相邻量程保证了高准确度的连续

     ● 智能显示技术更易于操作、理解

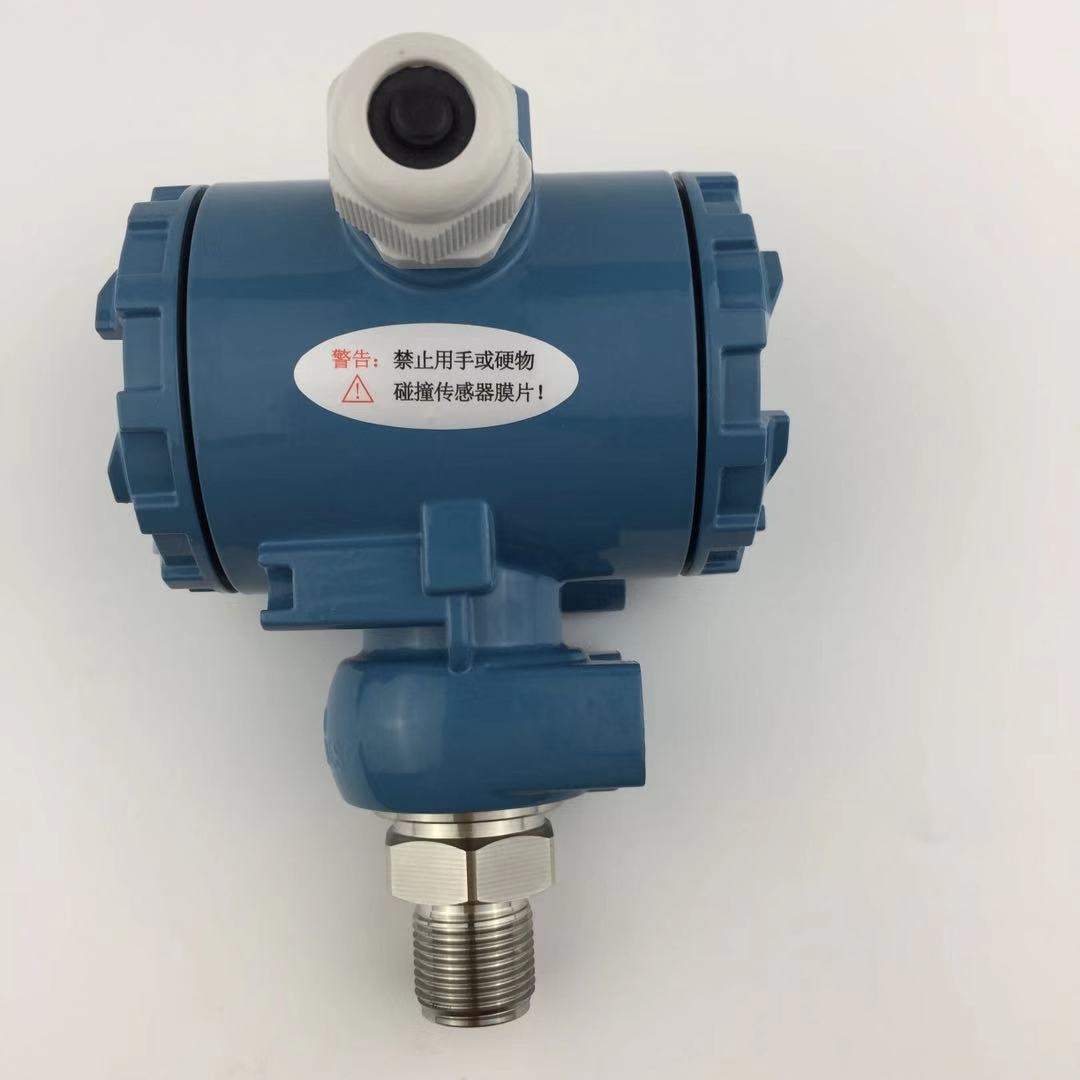

拧开压力变送器的端盖，可以看到中间是显示器，显示器下方有三个按键，分别是方式键“MODE”、上键头和下键头三个按键，“MODE”用于调用参数，上、下键头键用于修改参数，调试方法如下：

1、 按“MODE”键，显示参数2：后面显示的是当前检测的压力 转换为直流电流后的值（4~20MA）。这个参数不用设定；

2、 再按“MODE”键，显示参数3，这个参数也不用设定；

3、 按“MODE”键，显示参数4，这个参数是阻尼系数的值，也 就是说调节显示值的灵敏度，有时这个检测值变化太大，就可以调节这个参数使其达到波动小的目的。一般情况下这个参数选择为0。4、 第五个参数是压力的上限值；

5、 第六个参数是压力的下限值。

如果发现仪表波动大，检测值不准的情况下，到现场首先检察检测的管道是否堵塞，工作阀门和校验阀门的位置是否正确，有无损坏情况，有些带反吹风的应该反吹一下，确保检测管路的畅通，将工作阀门关上，校验阀门打开，按以上调试步骤重新送一次参数基本上可以解决故障。



西门子压力变送器的调试方法就是这些了，希望大家能够结合这些知识来对西门子压力变送器进行一个全面的调试。下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

作为可选的，外部控制信号与控制器I的输入端相连，即实现外部控制信号可以直接控制阀门的流量，不受外界系统压力变化的影响。以上所述，仅为本实用新型较佳的，但本实用新型的保护范围并不局限于此，任何熟悉本的技术人员在本实用新型实施例揭露的技术范围内，可轻易想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求的保护范围为准。
