西门子气动控制阀
更新时间:2021-04-30
产品型号:SIEMENS
描述:SIEMENS西门子气动控制阀西门子SIPART PS2 是目前使用较为广泛的定位器,在诸多的过程工业中,用于直行程和角行程执行机构。其采用成熟的全面设计,具有灵活的行程范围、智能诊断功能和不同的通信协议。

SIEMENS西门子气动控制阀的详细资料:

 SIEMENS西门子气动控制阀产品说明

西门子 SIPART PS2和SITRANS VP100是用于直行程和角行程执行机构的智能电气定位器。该产品家族以它的广泛功能和诊断能力、简单安装、快速试车带来的安全和可靠过程而被人熟知。是当前过程工业中广泛使用的用于直行程和角行程执行机构的定位器。这不是没有原因的,它的经验证的设计有一个特别灵活的行程范围,智能诊断,通过HART、PROFIBUS PA或FF的通讯。这些已经反复地证明了它无疑是正确的选择。 以Macrolon、铝或不锈钢外壳设计的SIPART PS2定位器适合于所有的应用。标准型设计带IP66或NEMA 4x防护等级,它们能抵抗严酷的环境。SIPART PS2亦可提供一个带EExd IIC T4-T6保护等级的隔爆外壳。


 SIPART PS2在与高级系统的对话中显示出它的善于通讯的一面。通过PROFIBUS PA、FF或HART协议,它可被集成到通讯范围之内。它亦可应用SIMATIC PDM以明确地显示和记录存储趋势、柱状图、试车和操作数据。 如果你想要用定位器测试您的电磁阀或替换它的功能,SIPART PS2以一个智能电磁阀阻止阀门关闭或监控开/关阀。 通过一个定期的部分行程测试,SIPART PS2在紧急事件下确保ESD阀和其他开/关自动阀是保持可动的。附属的电磁阀亦可被测试。 SIPART PS2装备了广泛的诊断功能。为了在操作期间发出代价高昂的故障的事前警告,我们的定位器连续检查执行机构和阀。
以Macrolon、铝或不锈钢外壳设计的SIPART PS2定位器适合于所有的应用。标准型设计带IP66或NEMA 4x防护等级,它们能抵抗最严酷的环境。SIPART PS2亦可提供一个带EExd IIC T4-T6保护等级的隔爆外壳。
SIPART PS2在与高级系统的对话中显示出它的善于通讯的一面。通过PROFIBUS PA、FF或HART协议,它可被集成到通讯范围之内。它亦可应用SIMATIC PDM以明确地显示和记录存储趋势、柱状图、试车和操作数据。
如果你想要用定位器测试您的电磁阀或替换它的功能,SIPART PS2以一个智能电磁阀阻止阀门关闭或监控开/关阀。通过一个定期的部分行程测试,SIPART PS2在紧急事件下确保ESD阀和其他开/关自动阀是保持可动的。附属的电磁阀亦可被测试。SIPART PS2装备了广泛的诊断功能。为了在操作期间发出代价高昂的故障的事前警告,我们的定位器连续检查执行机构和阀。

优势
标准Macrolon外壳,IP66/ NEMA  4x保护等级,可选的铝或不锈钢外壳
带外部非接触位置传感器的型号
3-200mm行程范围的高灵活性
通过PROFIBUS、FF、HART的通讯
智能诊断功能
EEx d隔爆型

技术参数
设定点信号:0/4-20mA模拟、HART、PROFIBUS PA或FF协议
行程范围:3mm - 200 mm
转角范围:30° - 100°
环境温度:-30 °C - +80 °C
所需空气质量:符合ISO 8573-1的类别2
稳定状态下的最大耗气量< 0.036 m3n/h

气动薄膜单座调节阀作用原理:

气动薄膜单座调节阀就是以压缩空气为动力源,以气缸为执行器,并借助于电气阀门定位器、转换器电磁阀、保位阀等附件去驱动阀门,实现开关量或比例式调节,接收工业自动化控制系统的控制信号来完成调节管道介质的:流量特性、维护方便等优点。气动薄膜单座调节阀体形小、体轻、高性能、大容量,是符合IEC标准的通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。 由气动多弹簧薄膜执行机构和低流阻单座阀组成,新型执行机构高度氏、重量轻、装校简便,新型阀体结构紧凑、流道通畅,具有大的流量系数。气动薄膜单座调节阀操作稳定,具有可靠的动作特性,微小的阀座泄漏、流量特性、宽大的可调范围等特点。它以的优点在广泛用户中取得高质量的控制效果。

气动薄膜调节阀产品特点:
1、气动薄膜单座调节阀结构紧凑,部件少、易维修。
2、金属阀芯适用多种工作场合,达IV级泄漏标准,软密封结构阀芯达VI级泄漏标准。
3、阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。
4、可调范围大,固有可调比为50。
5、执行机构采用多弹簧结构,高度减少30%、重量减轻30%。
6、波纹管密封型调节阀,对移动的阀杆形成完全的密封,堵绝流体外漏。
7、调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合。

SIEMENS西门子气动控制阀材质参数
零部件材质
阀体WCB(ZG25)CF8(304)CF8M(316)CF3M(316L)
阀座304304316316L
阀芯304304316316L
垫片PTFE、金属石墨缠绕垫片
阀盖WCB(ZG25)CF8(304)CF8M(316)CF3M(316L)
密封填料PTFE、柔性石墨、对位聚苯
填料压盖304304316316L
四、技术参数
公称通径(DN)20253240506580100125150200250300
阀座直径(dn)20253240506580100125150200250300
额定流量系数(KV)单座6.91117.627.544691101762754406308751250
套筒6.310162540631001602503605708501180
允许压差(MPa)单座3.83.23.02.01.81.51.41.00,70.60.50.30.1
套筒6.46.45.25.24.64.63.73.73.53.13.12.62.2
公称压力(MPa)1.6、2.5、4.0、6.4、10.0
额定行程(mm)16254060100
执行器型号ZHA/B-22ZHA/B-23ZHA/B-34ZHA/B-45ZHA/B-56
阀盖形式标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)
压盖形式螺栓压紧式
阀芯形式单座式、套筒式
流量特性等百分比、直线性
密封填料V型聚四氟乙烯填料、V型柔性石墨填料
五、气动薄膜执行机构参数
配置执行器类别ZHA/B多弹簧簿膜执行机构
执行器型号ZHA/B-22ZHA/B-23ZHA/B-34ZHA/B-45ZHA/B-56
有效面积(cm2)3503505609001400
行程(mm)10、16244040、60100
弹簧范围(KPa)20~100(标准)、20-60、60-100、40-200、80-240
膜片材料丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力140~400KPa
气源接口RC1/4"
环境温度-30~+70℃
可配附件定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)
六、性能参数
项目不带定位器带定位器
基本误差%±5.0±1.0
回差%3.01.0
死区%3.00.4
始终点偏差%气开始点±2.5±1.0
始点±5.0±1.0
气关始点±5.0±1.0
终点±2.5±1.0
额定行程偏差%≤2.5
泄露量L/h0.01%×阀额定容量
可调范围R30:1

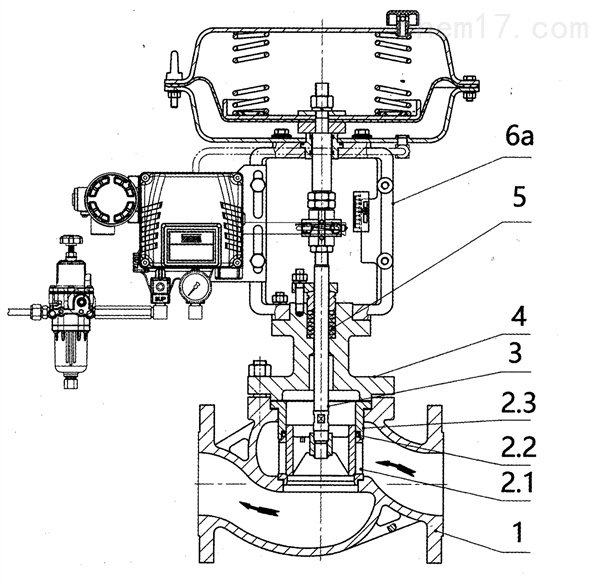

七、结构图

八、连接尺寸
公称通径 DN(mm)20253240506580100125150200
LPN16/25181184200222254276298352410451600
PN40194197200235267292317368425473610
PN64206200210251286311337394440508650
HPN16/2552.557.5757585.592.5100110142.5158170
PN4052.557.5757582.592.5100117.5150167.5187.5
PN646540858590102.5107.5125172.5195207.5
H1132132158170179214221234270294331
H2298298298298298380380380510510510
H3180180180180180236236236310310310
L1289289289289289347347347476476476
A282282282282282360360360470470470
D220220220220220270270270320320320

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。气动薄膜单座调节阀产品简述:气动薄膜单座调节阀采用顶导向结构,配用多弹簧执行机构。调节阀具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性***、拆装方便等优点。气动调节阀广泛应用于控制气体、液体、蒸汽等介质,工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。

西门子SIPART PS2 是目前使用较为广泛的定位器,在诸多的过程工业中,用于直行程和角行程执行机构。其采用成熟的全面设计,具有灵活的行程范围、智能诊断功能和不同的通信协议。结构与原理,工作前主阀芯处于半开位置,传感器处于自然状态。接上电源,主阀芯全开。介质由箭头方向流入主阀体经阀芯对储热箱进行加热。当温度升到相应设定值时,传感器即产生相应线性信号输入至温控调节仪,温控调节仪通过比较传感器温度信号及用户设定温度比较,进行PID运算,输出4~20mA电信号至电-气定位器,定位器调节信号驱动气动执行器,驱动阀杆、阌芯产生位移,关闭主阀芯。西门子SIPART PS2智能电气阀门定位器是当前过程工业中最广泛使用的用于直行程和角行程执行机构的定位器。这不是没有原因的,它的经验证的万能设计有一个特别灵活的行程范围,智能诊断,通过HART、PROFIBUS PA或FF的通讯。这些已经反复地证明了它无疑是选择。

 订货须知:

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的平衡阀型号,请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案”,也十分愿意帮助用户解决生产中所遇到的难题。
