J41H大口径法兰式碳钢截止阀 产品说明

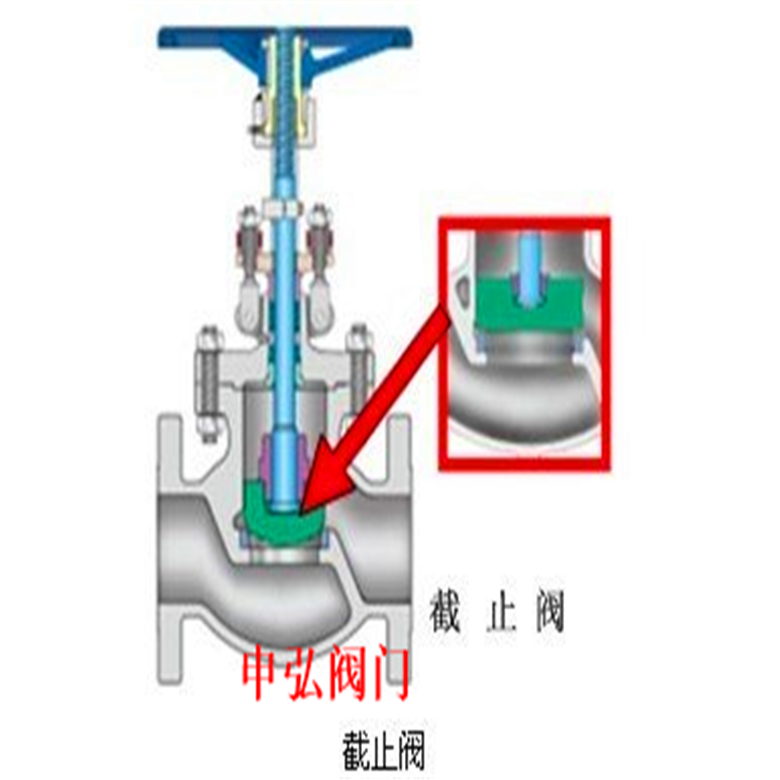

铸钢法兰截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，法兰截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给"曾规定，截止阀的流向，一律采用自上而下。

截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。 本类阀门在管道中一般应当水平安装。大口径截止阀结构*、密封可靠、性能优良、造型美观。特别是启闭采用了活络连接结构，极大提高阀杆的钢度，显著降低了噪音和振动，提高了阀门的使用寿命与各项性能。可以安装管道的任何位置上，介质可在任意方向通过。

截止阀具有以下优点

　　1、结构简单，制造和维修比较方便。

　　2、工作行程小，启闭时间短。

　　3、密封性好，密封面间磨擦力小，寿命较长。

　　截止阀的缺点如下：

　　1、流体阻力大，开启和关闭时所需力较大。

　　2、不适用于带颗粒、粘度较大、易结焦的介质。

　　3、调节性能较差。

DN250以上采用*多密封，双支架，采用导向运动（能极大提高抗水锤冲击）、介质从上方进入，交好解决了大口径截止阀启闭力距大，密封无法关严，填料室跑冒、漏等问题，有力提高了阀门各项性能与使用范围。（“关"的力矩是普通阀门的10%“开"的力矩是普通阀门的3%）。

2.不锈钢截止阀适用于各类腐蚀性介质的管道上，有良好的防腐蚀性和足够的强度。

3.合金钢截止阀适用于耐高温耐的蒸气、油品管道上，具有耐高温特点广泛应用于给排水、冶金、蒸汽、电力、石油化工等行业，是现代工业中理想的通用管道控制部件。

执行标准 Administer Standard

J41H大口径法兰式碳钢截止阀压力试验 Pressure Test

主要零件材料及性能 Main Part Materials and Property

规格 主要尺寸和重量 Size Main Dimensions and Weight (mm kg)

规格 主要尺寸和重量 Size Main Dimensions and Weight (mm kg)

规格 主要尺寸和重量 Size Main Dimensions and Weight (mm kg)

截止阀安装的质量、直接影响着使用，所以必须认真注意。

（一）方向和位置

截止阀具有方向性，如果装倒装反，就会影响使用效果与寿命（如节流阀），或者根本不起作用（如减压阀），甚至造成危险（如止回阀）。一般截止阀，在阀体上有方向标志；万一没有，应根据截止阀的工作原理，正确识别。

截止阀的阀腔左右不对称，流体要让其由下而上通过阀口，这样流体阻力小（由形状所决定），开启省力（因介质压力向上），关闭后介质不压填料，便于检修。这就是截止阀为什么不可安反的道理。其它截止阀也有各自的特性。

截止阀安装的位置，必须方便于操作；即使安装暂时困难些，也要为操作人员的长期工作着想。最好截止阀手轮与胸口取齐（一般离操作地坪1.2米），这样，开闭截止阀比较省劲。落地截止阀手轮要朝上，不要倾斜，以免操作别扭。靠墙机靠设备的截止阀，也要留出操作人员站立余地。要避免仰天操作，尤其是酸碱、有毒介质等，否则很不安全。

（二）施工作业

安装施工必须小心，切忌撞击脆性材料制作的截止阀。

安装前，应将截止阀作一检查，核对规格型号，鉴定有无损坏，尤其对于阀杆。还要转动几下，看是否歪斜，因为运输过程中，最易撞歪阀杆。还要清除阀内的杂物。

截止阀起吊时，绳子不要系在手轮或阀杆上，以免损坏这些部件，应该系在法兰上。

对于截止阀所连接的管路，一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物，不但容易擦伤截止阀的密封面，其中大颗粒杂物（如焊渣），还能堵死小截止阀，使其失效。

（三）填料更换

库存截止阀，有的填料已不好使，有的与使用介质不符，这就需要更换填料。

阀门制造厂无法考虑使用单位千门万类的不同介质，填料函内总是装填普通盘根，但使用时，必须让填料与介质相适应。

在更换填料时，要一圈一圈地压入。每圈接缝以45度为宜，圈与圈接缝错开180度。填料高度要考虑压盖继续压紧的余地，现时又要让压盖下部压填料室适当深度，此深度一般可为填料室总深度的10-20%。

对于要求高的截止阀，接缝角度为30度。圈与圈之间接缝错开120度。

除上述填料之处，还可根据具体情况，采用橡胶O形环（天然橡胶耐60摄氏度以下弱碱，丁睛橡胶耐80摄氏度以下油品，氟橡胶耐150摄氏度以下多种腐蚀介质）三件叠式聚四氟乙烯圈（耐200摄氏度以下强腐蚀介质）尼龙碗状圈（耐120摄氏度以下氨、碱）等成形填料。在普通石棉盘根外面，包一层聚四氟乙烯生料带，能提高密封效果，减轻阀杆的电化学腐蚀。

在压紧填料时，要同时转动阀杆，以保持四周均匀，并防止太死，拧紧压盖要用力均匀，不可倾斜。

（四）注意

1、手轮、手柄操作的截止阀可安装在管道的任何位置上。

2、手轮、手柄及伟动机构，不允许作起吊用。

3、介质的流向应与阀体所示箭头方向一致。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。

二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
