YK43X先导活塞式化工气体减压阀技术要求

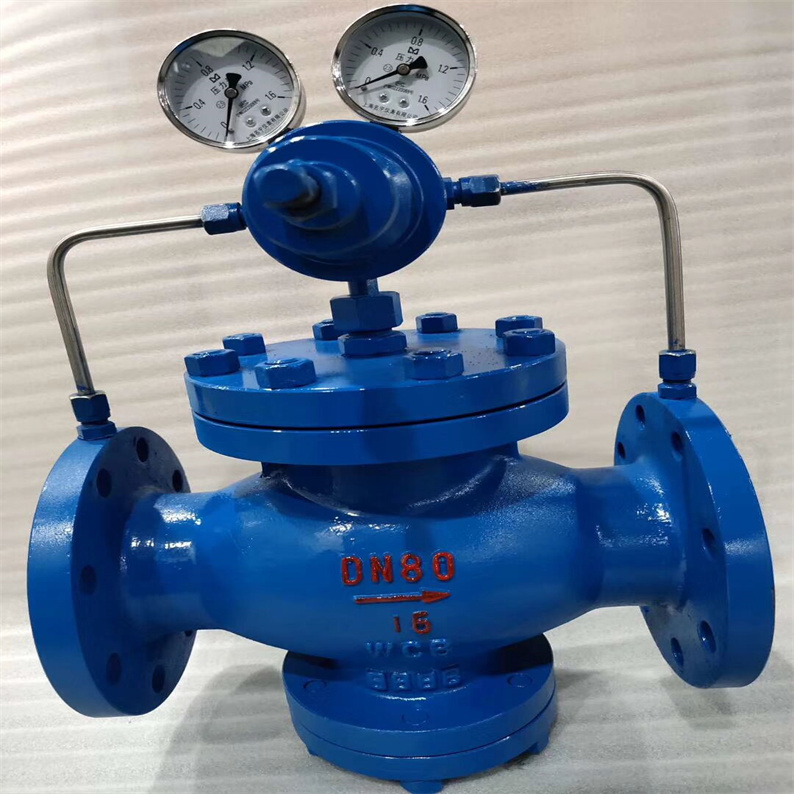

先导式减压阀的介绍：属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。先导活塞式气体减压阀主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。

减压阀是一种用于调节流体压力的自控阀门，广泛应用于石油、化工、电力、冶金等工业领域。为了确保减压阀的质量和安全性能，国家制定了一系列相关标准，对减压阀的设计、制造、检验和使用等方面进行了详细规定。

一、YK43X先导活塞式化工气体减压阀技术要求适用范围

公称压力：适用于公称压力 PN16～PN63 的先导式减压阀。

公称尺寸：涵盖公称尺寸 DN20～DN300 的范围。

工作介质：工作介质为气体或液体的管道用减压阀，可用于多种工业管道系统，如水、蒸汽、空气、油等介质的减压控制。

二、YK43X先导活塞式化工气体减压阀技术要求引用标准

引用了一系列相关标准，如 GB/T 1220、GB/T 1222、GB/T 12225、GB/T 12226 等，这些引用标准为先导式减压阀在材料、试验方法、尺寸等方面提供了基础依据，确保了本标准与其他相关标准的协调性和一致性。

二、YK43X先导活塞式化工气体减压阀技术要求减压阀的分类及特点

根据国家标准，减压阀可分为直接作用式和先导式两大类。直接作用式减压阀结构简单，动作可靠，适用于中小流量和系统压力波动不大的场合。先导式减压阀则具有更高的调节精度和稳定性，适用于大流量和高压系统。此外，根据使用介质的不同，减压阀还可分为蒸汽减压阀、气体减压阀和水减压阀等类型。

三、YK43X先导活塞式化工气体减压阀技术要求减压阀的技术要求

国家标准对减压阀的技术要求主要包括以下几个方面：

1. 压力调节范围：减压阀应能在规定的进口压力范围内，将出口压力调节到某一需要的压力值，并保持稳定。

2. 流量特性：减压阀的流量特性应符合设计要求，即在规定的流量范围内，出口压力的变化量应符合规定值。

3. 密封性能：减压阀应具有良好的密封性能，无论在工作状态还是非工作状态，均不应有内漏和外漏现象。

4. 耐压性能：减压阀应能承受规定的耐压试验压力，而不出现损坏或泄漏现象。

三、YK43X先导活塞式化工气体减压阀技术要求结构形式

主要组成部分：先导式减压阀主要由主阀和导阀两部分组成。主阀包括阀座、主阀盘、活塞、弹簧等零件；导阀包括阀座、阀瓣、膜片、弹簧、调节弹簧等零件。

分类方式：按结构形式可分为膜片式、弹簧薄膜式、活塞式、杠杆式和波纹管式；按阀座数目可分为单座式和双座式；按阀瓣的位置不同可分为正作用式和反作用式。

四、YK43X先导活塞式化工气体减压阀技术要求工作原理

拧动调节螺钉，压缩调整弹簧，顶开先导阀芯，介质从进口侧进入活塞上方，由于活塞面积大于主阀阀芯面积，推动活塞向下移动，使主阀打开。由阀后压力平衡调节弹簧的压力改变导阀的开度，从而改变活塞上方的压力，进而控制主阀芯的开度，使阀后压力保持恒定。此外，先导式减压阀的远程控制口可通过油管接到另一个远程调压阀，调节远程调压阀的弹簧力，即可调节减压阀主阀芯上端的液压力，从而对减压阀的出口压力实行远程调压，但远程调压阀所能调节的最高压力不得超过减压阀本身导阀的调整压力。

五、YK43X先导活塞式化工气体减压阀技术要求技术要求

压力温度等级：需符合相关标准规定的压力与温度等级要求，以确保在不同工况下的安全稳定运行。

材料要求：阀体等部件的材料选择要根据介质特性、压力、温度等因素综合考虑，如采用碳钢、合金钢、不锈钢等材质，以保证减压阀的耐腐蚀性、强度和密封性能等。

尺寸与公差：明确规定了减压阀的公称尺寸、结构长度、法兰尺寸等尺寸参数及各部件的尺寸公差范围，以保证阀门的制造精度和互换性。

六、YK43X先导活塞式化工气体减压阀技术要求性能要求：

减压性能：在进口压力变化时，能够将出口压力稳定在设定值的一定公差范围内，确保下游设备的压力稳定。

流量特性：在不同的进口压力和流量条件下，流量 - 压力特性应符合标准规定，保证减压阀在额定流量范围内正常工作，无阻塞或失控现象。

密封性能：在正常工作压力下，应具有良好的密封性能，防止介质泄漏，其泄漏量应不超过标准规定的允许值。

二、先导活塞式气体减压阀主要技术参数和性能指标：

*：壳体试验不包括膜片、顶盖

三、先导活塞式气体减压阀流量系数(Cv)：

四、先导活塞式气体减压阀主要零件材料：

*：用于氧气介质时的材料

五、YK43X先导活塞式气体减压阀外形尺寸(PN1.6-4.0)单位：mm

六、YK43X先导活塞式气体减压阀外形尺寸(PN6.4-16.0) 单位：mm

四、YK43X先导活塞式化工气体减压阀技术要求减压阀的测试方法

为了确保减压阀的性能符合国家标准，需要进行一系列严格的测试。主要测试方法包括：

1. 压力调节性能测试：在规定的进口压力范围内，逐步改变减压阀的出口压力设定值，观察并记录实际出口压力的变化情况。通过对比分析，评估减压阀的压力调节性能。

2. 流量特性测试：在规定的流量范围内，逐步改变通过减压阀的流量，观察并记录出口压力的变化情况。通过分析数据，得出减压阀的流量特性曲线，判断其是否符合设计要求。

3. 密封性能测试：采用气泡法或压力降法等方法，检查减压阀在非工作状态和工作状态下的密封性能。确保减压阀在各种条件下均能保持良好的密封效果。

4. 耐压性能测试：将减压阀安装在耐压试验台上，施加规定的耐压试验压力。在规定时间内观察并记录减压阀的损坏和泄漏情况，以评估其耐压性能。

五、YK43X先导活塞式化工气体减压阀技术要求结论与展望

通过对减压阀国家标准的详细解读，我们可以更好地理解和应用这一重要工业设备。在实际使用过程中，应严格按照国家标准选择、安装和维护减压阀，确保其安全、有效地运用于各类工业场景。随着科技的不断进步和工业的快速发展，我们期待未来减压阀能够在性能、稳定性和智能化等方面取得更大的突破，为工业领域的持续繁荣做出更大贡献。

七、YK43X先导活塞式化工气体减压阀技术要求试验方法

包括壳体试验、密封试验、调压试验、流量试验、流量特性试验、压力特性试验、连续运行试验等，通过这些试验来全面检验先导式减压阀的各项性能是否符合标准要求。

八、YK43X先导活塞式化工气体减压阀技术要求检验规则

出厂检验：每台减压阀出厂前需进行外观检查、尺寸检查、压力试验等全面检验，只有检验合格的产品才能出厂销售。

型式检验：在新产品试制、老产品转厂生产、产品结构或材料有重大改变等情况下，应进行型式检验，检验项目涵盖标准规定的所有技术要求和试验项目。

九、YK43X先导活塞式化工气体减压阀技术要求标志、包装、运输和贮存

标志：产品应在明显位置标注公称直径、公称压力、进口和出口压力范围、材料代号、制造商名称或商标等信息，以便于用户识别和使用。

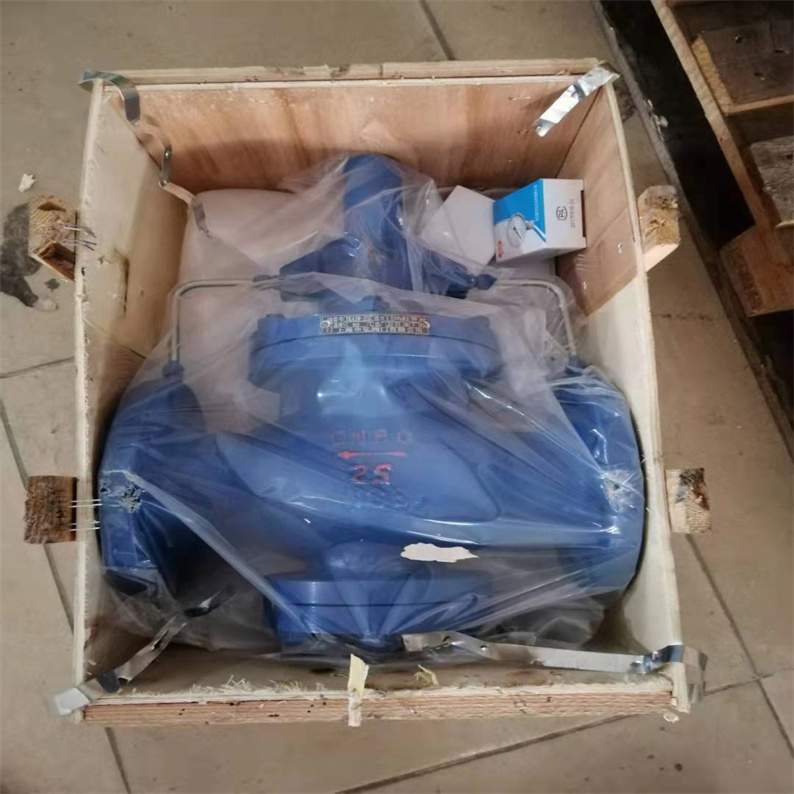

包装、运输和贮存：应采用适当的包装方式，防止产品在运输和贮存过程中受到损坏，并在包装上标明相关信息。贮存时需存放在干燥、通风、避免阳光直射的环境中。
