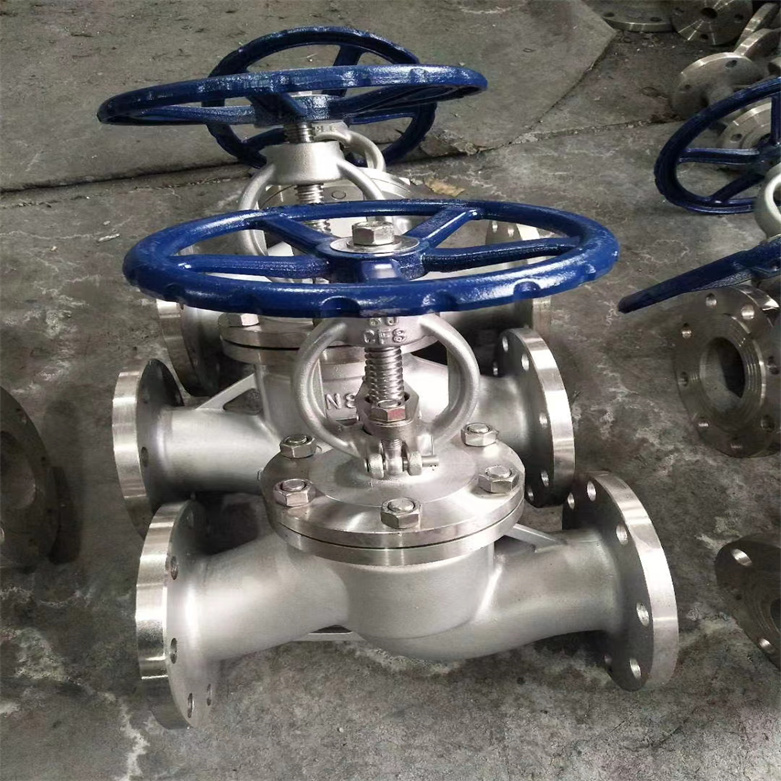

J41W化工部法兰式直通截止阀应用案例
启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关,一般不用来调节流量,定做时允许作调节和节流。公称压力1.6MPa-16.0MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
截止阀,亦被称为截门,是一种应用广泛的阀门类型。其开闭过程摩擦力小、易于维护且耐用,使得该阀门适用于中低压和高压环境。截止阀的启闭件为塞形阀瓣,其密封面可呈平面或锥面,并沿流体中心线作直线运动。截止阀的闭合原理在于,通过阀杠施加的压力,使阀瓣密封面与阀座密封面紧密贴合,从而阻断介质的流通。值得注意的是,截止阀仅允许介质单向流动,因此在安装时需注意方向性。尽管其结构长度大于闸阀,流体阻力也相对较大,但长期运行中,其密封可靠性仍需进一步加强。
不锈钢截止阀是一种常见的工业用阀门,主要用于工业管道中的介质截断。以下是的一些基本技术参数:
压力等级:不锈钢截止阀根据使用压力等级的不同,可分为PN1.6、PN2.5、PN4、PN6、PN10等多个等级,用户根据具体需求进行选择。
连接方式:不锈钢截止阀的连接方式主要包括法兰连接、对夹连接、内螺纹连接和外螺纹连接等多种类型。
工作温度:不锈钢截止阀的工作温度取决于其结构材料和密封材料。通常,不锈钢截止阀的工作温度范围为-20℃到200℃之间。
材质:不锈钢截止阀材质通常采用316不锈钢或304不锈钢。不同的材质适用于不同的介质和工作条件,选择适合的材质可以提高阀门的使用寿命。
应用领域:不锈钢截止阀广泛应用于石油、化工、冶金、电力等领域的管道介质截断,具有良好的耐腐蚀性和可靠的密封性能。
除了以上基本技术参数外,不锈钢截止阀在形式和结构上还存在多个类型,如手动截止阀、气动截止阀、电动截止阀等。用户在选择不锈钢截止阀时应根据实际需求进行考虑和选择,选购适合自己的产品。
02J41W化工部法兰式直通截止阀应用案例的分类
◉ 根据通道方向
直通式截止阀的特点在于其介质进出口通道设计在同一方向上,形成180°的夹角。这种设计使得流动状态的破坏程度降低,从而显著减少了通过阀门时的压力损失。
直流式截止阀的设计,其中阀杆与通道之间形成一定的角度,同时阀座密封面与进出口通道也保持特定的角度。这种设计使得流体在通过时,其流动方向几乎不发生改变,从而大大降低了截止阀的流阻。特别适用于输送含有结焦和固体颗粒的管路系统。截止阀的设计特点在于其介质进出口通道呈90°夹角,这种设计虽然会产生一定的压降,但它的在于能够方便地安装在管路系统的拐弯处,这样不仅节省了弯头的使用,还使得操作更为便捷。
◉ J41W化工部法兰式直通截止阀应用案例根据阀杆螺纹位置
上螺纹阀杆截止阀的阀杆螺纹位于壳体外侧,有效避免了与工作介质的直接接触。这一特点不仅使得阀杆螺纹免受介质的腐蚀,还为润滑操作带来了极大的便利,同时减轻了操作的力度。
下螺纹阀杆截止阀的阀杆螺纹部分位于阀体内部,直接与工作介质相接触。这样的设计使得阀杆螺纹容易受到介质的腐蚀,并由于无法进行润滑,其使用通常局限于公称直径较小且介质工作温度不高的特定场合。
◉ J41W化工部法兰式直通截止阀应用案例根据材料与应用场景
衬氟截止阀又称氟塑料衬里耐腐阀门,通过模压或镶嵌方式,将聚四氟乙烯树脂置于钢质或铁质阀门承压件的内壁,从而利用其出色的耐腐蚀性来应对强腐蚀介质。此类阀门适用于-50~150℃的温度范围,并可处理各种浓度的王水、硫酸、盐酸、氢氟酸,以及有机酸、强酸和强氧化剂。
国标截止阀是截止阀领域中应用广泛的产品,其阀瓣与阀座密封面,通过司太立钴基硬质合金的堆焊工艺制成,使得密封效果既可靠又持久。同时,其高硬度、耐磨、耐高温以及耐腐蚀的特性,再加上出色的抗擦伤性能,确保了阀门的长寿命使用。
针型阀以其小口径设计,在仪表测量管道系统中发挥着至关重要的作用。它不仅能够实现启闭功能,还能进行精确的流量控制,广泛应用于电站仪表系列、油田专用系列以及美标系列等领域。
低温截止阀专为工作温度低于-110℃的环境设计,是液化天然气、液化石油气体以及其他低温行业中的理想之选。
柱塞式截止阀的密封面设计采用径向密封结构,通过套在磨光柱塞上的两个弹性密封圈,借助阀体与阀盖的连接螺栓所施加的载荷,将柱塞周围的弹性密封圈紧密压紧,从而实现可靠的密封效果。
保温夹套截止阀的设计,其外部配备了保温夹套,通过外部热源在阀门外部的循环加热,有效减少了介质通过阀门时的温度损失,确保了介质的恒定温度。
氧气专用截止阀,以硅黄铜或不锈钢的优质材质打造,展现出的机械强度、耐磨损特性及出色的安全性。在氧气管路中应用时,其防爆阻燃性能表现尤为出色。
波纹管截止阀以其的不锈钢波纹管设计而著称,经过严格的10000次往复试验,验证了其的密封性能。在易燃易爆、有毒有害介质的工矿环境中,该阀门能发挥出色的作用。
J41W化工部法兰式直通截止阀应用案例产品特点
1、结构简单,制造和维修比较方便
2、工作行程小,启闭时间短
3、密封性好,密封面间磨擦力小,寿命较长
J41W化工部法兰式直通截止阀应用案例执行标准
设计规范:GB/T 12235
结构长度:GB/T 12221
法兰连接:JB/T 79
试验与检验:JB/T 9002
产品标识:GB/T 12220
供货规范:JB/T 7928
J41W化工部法兰式直通截止阀应用案例性能参数
型号 | J41H-16C~160C | J41Y-16C~160C | J41W-16P~160P | |
工作压力(MPa) | 1.6~16.0 | |||
适用温度(℃) | ≤425 | ≤150 | ||
适用介质 | 水、蒸汽、油品 | 弱腐蚀性介质 | ||
材料 | 阀体、阀盖 | 碳素钢 | 铬镍钛不锈钢 | |
阀杆 | 铬不锈钢 | 铬镍钛不锈钢 | ||
密封面 | 堆焊铁基合金 | 堆焊硬基合金 | 本体材料 | |
填料 | 石棉石墨、柔性石墨、聚四氟乙烯 |
J41W化工部法兰式直通截止阀应用案例压力试验MPa
公称压力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
水密封试验 | 1.8 | 2.8 | 4.4 | 7.4 | 11.0 | 18.0 |
上密封试验 | 1.8 | 2.8 | 4.4 | 7.04 | 11.0 | 18.0 |
气密封试验 | 0.4-0.7 |
主要零件材料及性能
体盖扳 | 阀杆 | 密封面 | 垫片(环) | 填料 | 工作温度℃ | 适用介质 |
WCB | 2Cr13 | 13Cr STL 本体材料 尼龙 | 增强柔性石墨 1Crl3/柔性石墨 08软钢 0Cr18Ni9Ti OCr18Ni12Mo2Ti | 柔性石墨 增强柔性石墨 SFB-260 SFP-260 | ≤425 | 水、蒸汽、油品 |
WC1 | 38CrMoAI 25Cr2MoV | ≤450 | ||||
WC6 | ≤540 | |||||
WC9 | ≤570 | |||||
ZGCr5Mo | ≤540 | |||||
ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ≤200 | 硝酸类 | |||
ZGCr18Ni12Mo2Ti | 1C18Ni12Mo2Ti | ≤200 | 醋酸类 |
外形结构图
J41W化工部法兰式直通截止阀应用案例PN l.6MPa规格主要尺寸
1.6MPa | DN | L | D | D1 | D2 | b | n-Φd | H | D0 |
凸面法兰 RF J41H J41Y J41W J41F J41N 16C 16P 16R 16I | 10 | 130 | 90 | 60 | 40 | 14 | 4-Φ14 | 198 | 120 |
15 | 130 | 95 | 65 | 45 | 14 | 4-Φ14 | 218 | 120 | |
20 | 150 | 105 | 75 | 55 | 14 | 4-Φ14 | 258 | 140 | |
25 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 275 | 140 | |
32 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 280 | 160 | |
40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 330 | 180 | |
50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 350 | 200 | |
65 | 290 | 180 | 145 | 120 | 18 | 4-Φ18 | 370 | 280 | |
80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 400 | 280 | |
100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 415 | 320 | |
125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 460 | 360 | |
150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 510 | 450 | |
200 | 600 | 335 | 295 | 265 | 26 | 12-Φ23 | 710 | 500 | |
250 | 650 | 405 | 335 | 320 | 30 | 12-Φ25 | 786 | 550 | |
300 | 750 | 460 | 410 | 375 | 30 | 12-Φ25 | 925 | 600 |
2.5MPa规格主要尺寸
2.5MPa | DN | L | D | D1 | D2 | b | n-Φd | H | D0 |
10 | 130 | 90 | 60 | 40 | 16 | 4-Φ14 | 198 | 120 | |
15 | 130 | 95 | 65 | 45 | 16 | 4-Φ14 | 218 | 120 | |
20 | 150 | 105 | 75 | 55 | 16 | 4-Φ14 | 258 | 140 | |
25 | 160 | 115 | 85 | 65 | 16 | 4-Φ14 | 275 | 140 | |
32 | 180 | 135 | 100 | 78 | 18 | 4-Φ18 | 280 | 160 | |
40 | 200 | 145 | 110 | 85 | 18 | 4-Φ18 | 330 | 180 | |
50 | 230 | 160 | 125 | 100 | 20 | 4-Φ18 | 350 | 200 | |
65 | 290 | 180 | 145 | 125 | 22 | 8-Φ18 | 400 | 280 | |
80 | 310 | 195 | 160 | 135 | 22 | 8-Φ18 | 355 | 280 | |
100 | 350 | 230 | 190 | 160 | 24 | 8-Φ23 | 415 | 320 | |
125 | 400 | 270 | 220 | 188 | 28 | 8-Φ25 | 460 | 360 | |
150 | 480 | 300 | 250 | 218 | 30 | 8-Φ25 | 510 | 450 | |
200 | 600 | 360 | 310 | 278 | 34 | 12-Φ25 | 710 | 500 | |
250 | 622 | 425 | 370 | 332 | 36 | 12-Φ30 | 786 | 550 | |
300 | 698 | 485 | 430 | 390 | 40 | 16-Φ30 | 925 | 600 |
4.0MPa规格主要尺寸
4.0MPa | DN | L | D | D1 | D2 | D6 | b | n-Φd | H | D0 |
凹凸法兰 MFM J41H J41Y J41W J41N 40 40P 40R 40I | 10 | 130 | 90 | 60 | 41 | 35 | 14 | 4-Φ14 | 198 | 120 |
15 | 130 | 95 | 65 | 45 | 40 | 16 | 4-Φ14 | 233 | 120 | |
20 | 150 | 105 | 75 | 55 | 51 | 16 | 4-Φ14 | 295 | 140 | |
25 | 160 | 115 | 85 | 65 | 58 | 16 | 4-Φ14 | 285 | 160 | |
32 | 180 | 135 | 100 | 78 | 66 | 18 | 4-Φ18 | 302 | 160 | |
40 | 200 | 145 | 110 | 85 | 76 | 18 | 4-Φ18 | 355 | 200 | |
50 | 230 | 160 | 125 | 100 | 88 | 20 | 4-Φ18 | 373 | 200 | |
65 | 290 | 180 | 145 | 120 | 110 | 22 | 8-Φ18 | 408 | 280 | |
80 | 310 | 195 | 160 | 135 | 121 | 22 | 8-Φ18 | 436 | 280 | |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 8-Φ23 | 480 | 320 | |
125 | 4001 | 270 | 220 | 188 | 176 | 28 | 8-Φ25 | 588 | 360 | |
150 | 480 | 300 | 250 | 218 | 204 | 30 | 8-Φ25 | 611 | 400 | |
200 | 600 | 375 | 320 | 282 | 260 | 38 | 12-Φ30 | 720 | 400 |
6.4MPa规格主要尺寸
6.4MPa | 15 | 170 | 105 | 75 | 55 | 40 | 18 | 4-14Φ | 195 | 400 |
凹凸法兰 MFM J41H J41Y J41W J41N 64 64P 64R 64I | 20 | 190 | 125 | 90 | 68 | 51 | 20 | 4-Φ18 | 228 | 160 |
25 | 210 | 135 | 100 | 78 | 58 | 22 | 4-Φ18 | 275 | 180 | |
32 | 230 | 150 | 110 | 82 | 66 | 24 | 4-Φ23 | 325 | 200 | |
40 | 260 | 165 | 125 | 95 | 76 | 24 | 4-Φ23 | 360 | 240 | |
50 | 300 | 175 | 135 | 105 | 88 | 26 | 4-Φ23 | 410 | 280 | |
65 | 340 | 200 | 160 | 130 | 110 | 28 | 8-Φ23 | 450 | 320 | |
80 | 380 | 210 | 170 | 140 | 121 | 30 | 8-Φ23 | 485 | 360 | |
100 | 430 | 250 | 200 | 168 | 150 | 32 | 8-Φ25 | 537 | 400 | |
125 | 500 | 295 | 240 | 202 | 176 | 36 | 8-Φ30 | 631 | 400 | |
150 | 550 | 340 | 280 | 240 | 204 | 38 | 8-Φ34 | 646 | 450 | |
200 | 650 | 405 | 345 | 300 | 260 | 44 | 12-Φ34 | 813 | 500 |
10.0~16.0MPa的详细尺寸请。

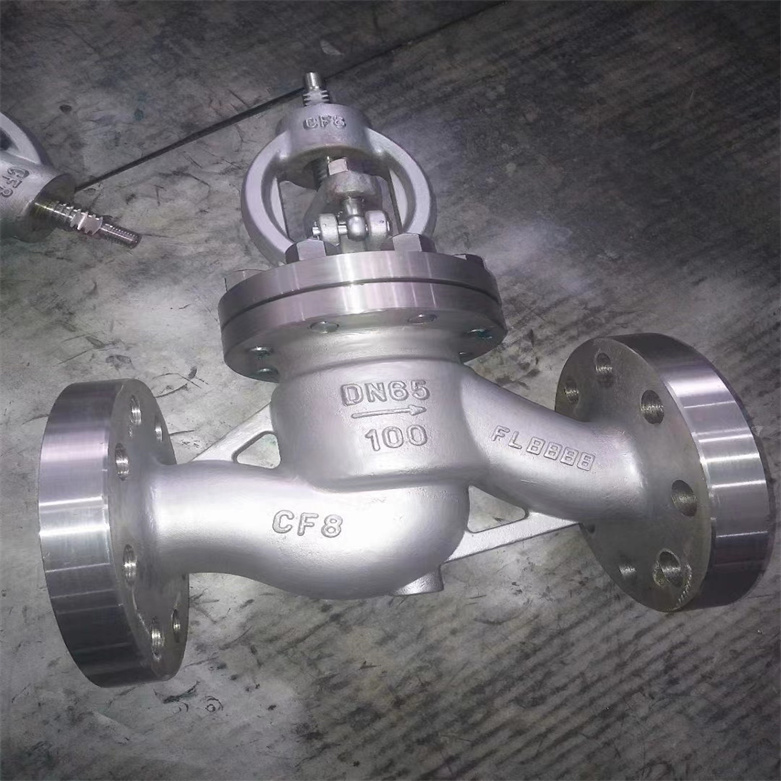

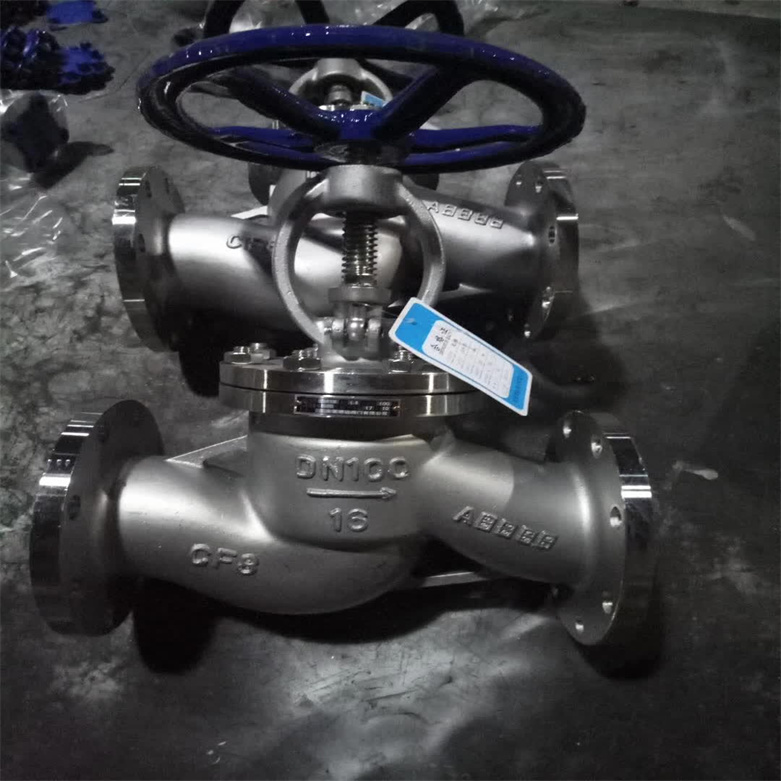

J41W化工部法兰式直通截止阀应用案例
03J41W化工部法兰式直通截止阀应用案例的储运与安装
◉ 发运准备
在包装阀门时,应确保其能在运输和储存过程中不受任何损害。需确保包装安全,避免运输中损坏。确保遵循合理的包装型式,以确保阀门能够安全地运输至目的地,并保持其在安装前的完好状态。
◉ 吊运要求
在吊运阀门时,需根据阀门的包装状态和尺寸采取相应的措施。根据包装状态和尺寸采取措施,操作需有资格人员执行,以免造成损害。
◉ 安装前的储存和防护
阀门在安装前应储存在封闭、干净且干燥的室内环境中,避免露天存放,并应定期检查包装情况以确保阀门的完好性。
◉ 安装与调试
在安装截止阀时,应遵循一定的步骤和注意事项,以确保其能够正常工作。遵循指南确保正确安装,逐步调试,避免泄漏,并加强对阀门的操作与维护。
◉ 安装前的检查
在安装阀门之前,需核对铭牌、拆开包装,清除异物,确保正确流向,以确保其正确的安装方向。
◉ 安装注意事项
安装过程中,必须合理设置膨胀与弯曲补偿结构,防止应力损害。同时,在高温环境下,应注意采取保护措施,以保障操作和维护人员的人身安全。
