油罐氮封装置液压安全阀应用案例

是呼吸阀的安全备用设备，液压安全阀安装在油罐顶部，与呼吸阀并列使用，在呼吸阀失灵时起安全作用。它的吸气和呼气的动作压力略高于呼吸阀，在呼吸阀一旦失灵或在冬季，其活瓣冻结时，液压安全阀的液封即被破坏从而保护油罐遭到破坏。液压安全阀安装在油罐顶上，是保护油罐安全的一个重要附件，当机械呼吸阀发生故障时，液压安全阀就能代替机械呼吸阀进行排气或放气。

　　液压安全阀控制的压力或真空值比机械呼吸阀高10%，因此在正常情况下是不会动作的。阀内用沸点高（夏天不易挥发）、蒸发慢、凝点低（冬天不至于凝固）的油品（如轻柴油、太阳油或变压器油）作为密封液体（简称封液）。
　　液压安全阀作为一种安全保护用阀，它的启闭件受外力作用，平常处于常闭状态，当设备或管道内的介质压力升高，过规定值时自动开启，通过向系统外排放介质来防止管道或设备内介质压力过规定数值。安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不过规定值，对人身安全和设备运行起重要保护作用。

       油罐氮封装置液压安全阀应用案例的作用

          液压安全阀又称GYA液压安全阀,紧急卸压阀,采用优质管子焊接而成，它是安装在储罐顶上，保护储罐安全的一个重要附件。它的吸气和呼气的动作压力略高于（活瓣式）呼吸阀，在呼吸阀一旦失灵或在冬季其活瓣冻结时，液压安全阀的液封即被破坏从而保护油罐免遭破坏，该阀常与阻火呼吸阀配套使用。液压安全阀是自动阀类中的关键保护装置，通过压力动态调节实现系统安全运行。其核心功能是在系统压力超过设定值时自动泄压，防止设备或管道因超压而发生事故。以下是综合技术要点：

液压安全阀是液体储罐的好伙伴，尤其在呼吸阀失灵或者冬天活瓣冻结时，它就像一个守护神，保护油罐不受损坏。这个小小的安全阀，其实有着大智慧。
液压安全阀的工作原理
液压安全阀的工作压力比呼吸阀高出约10%，所以在正常情况下，它静静地待在那里，不会轻易动弹。但一旦呼吸阀出现问题，或者温度过低导致活瓣冻结，液压安全阀就会立刻启动，破坏液封，从而保护油罐不受破坏。
选择合适的液封液体
为了保证液压安全阀在各种温度下都能正常工作，阀内需要充入一种沸点高、不易挥发、凝点低的液体作为液封。常见的选择有轻柴油、太阳油、柴油、低粘度润滑油、甘油水溶液和乙二醇等。选择时，要注意凝点必须低于当地气温，而且液体不易挥发。
油罐氮封装置液压安全阀应用案例技术参数规格
产品名称：液压安全阀
公称通径：DN50 DN300（2"  12"）
阀体材质：碳钢、304、316L
阀芯材质：20#、304、316L
连接标准：HG20592-09、ASME B16.5 150LB RF

这些参数看似简单，但却关系到液压安全阀的性能和寿命。选择合适的产品，才能更好地保护我们的油罐。
总之，液压安全阀是油罐安全的重要保障，选择和使用时一定要谨慎。希望这篇文章能帮你更好地了解它，让你的油罐更加安全。

一、油罐氮封装置液压安全阀应用案例结构原理与分类

‌基本结构‌

由阀体、弹簧机构（或杠杆重锤）、密封组件等构成，通过弹簧力平衡系统压力实现动态调节；

部分型号设计采用气动液压原理，以高压气体为动力源，结构紧凑且限压稳定性更高。

‌工作原理‌

‌泄压机制‌：当系统压力超过预设值时，弹簧被压缩，阀芯开启释放介质，压力恢复后弹簧复位关闭阀门；

‌密封介质‌：阀内通常使用凝点低、沸点高的油品（如轻柴油）作为封液，确保不同温度环境下的密封性能。

‌分类标准‌

‌结构类型‌：弹簧式、杠杆式、先导式（脉冲式）；

‌启闭特性‌：微启式（开启高度≤喉径的1/40-1/20）与全启式（开启高度≤喉径的1/4）。

二、油罐氮封装置液压安全阀应用案例应用领域与技术参数

‌典型应用场景‌

‌能源设备‌：锅炉、压力容器、石油储罐（如GYA系列液压安全阀用于油罐压力平衡）；

‌工业机械‌：液压支护系统（如矿井支柱安全阀）、风电变桨系统冗余保护；

‌工程设备‌：液压挖掘机、冶金轧机、化工反应装置的压力控制。

‌关键技术参数‌

‌压力范围‌：覆盖0.1MPa至超高压场景（部分气动液压阀可达上万MPa）；

‌温度适应‌：常规型号适用-50°C至200°C，特殊设计可扩展端工况；

‌通径规格‌：公称通径50-300mm（如SY/T0525.1标准定义）。

油罐氮封装置液压安全阀应用案例主要技术参数：

       产品名称：  液压安全阀

     产品型号：GYA

     公称通径 ：DN50-DN300mm

   阀体材质：碳钢、不锈钢

     法兰连接压力：0.6-2.5MPA

     操作压力：+200毫米水柱 、-65毫米水柱，也可以根据客户需要定制

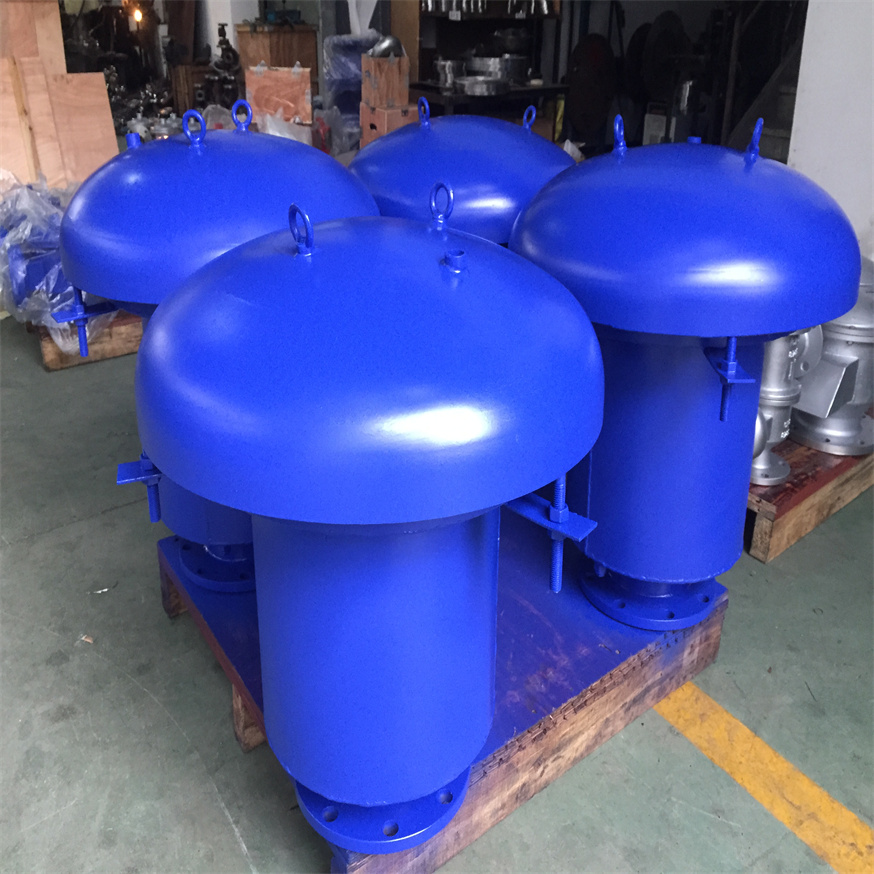

油罐氮封装置液压安全阀应用案例

     液压安全阀主要连接尺寸：

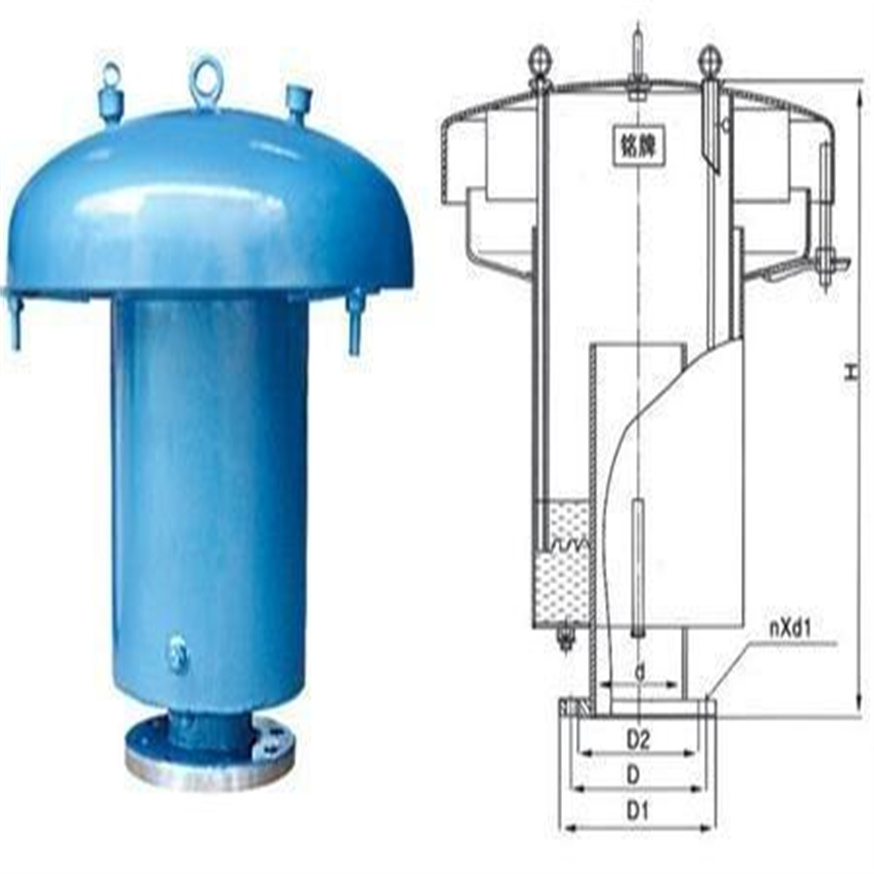

主要外形与法兰连接尺寸：

阻火器是一种用于保护液压系统防止引起爆炸和火灾的安全装置。它能有效阻止系统中的高温油液进入氧气环境，从而防止气体爆炸或火灾的发生。一般来说，阻火器应当设置在受热的液压设备之后，如液压缸等位置。

二、油罐氮封装置液压安全阀应用案例液压安全阀下设置阻火器可行吗？

液压安全阀是液压系统中一个重要的安全装置，用于保护系统在压力过高或过载时自动卸压，从而避免系统爆炸或损坏。但是，液压安全阀自身并不能防止液压系统的火灾或爆炸。

因此，有些使用液压设备的行业会考虑在液压安全阀下方加装阻火器来提高系统的安全性。但是，需要注意的是，在安装阻火器之前，需要确保液压系统中的油液温度不会超出阻火器的耐温范围，否则会影响阻火器的保护效果。

此外，在设置阻火器时，还需要遵守相关的安全规定和标准，确保安全性和可靠性。

三、油罐氮封装置液压安全阀应用案例注意事项

1.阻火器的安装位置应当在液压设备受热后，并且应当符合相关的安全规定和标准。

2.在安装阻火器前，需要了解液压系统的油液温度，确保不会超出阻火器的耐温范围。

3.应当严格遵守相关安全规定和标准，确保安装过程中的安全性和可靠性。

4.定期检查阻火器的工作状态和性能，确保液压系统的安全性能。

总之，在液压系统中使用阻火器可以提高系统的安全性能，但是需要遵守相关的安全规定和标准，确保安全性和可靠性。在液压安全阀下设置阻火器是可行的，但是需要注意油液温度的控制和安装位置的合理性。
