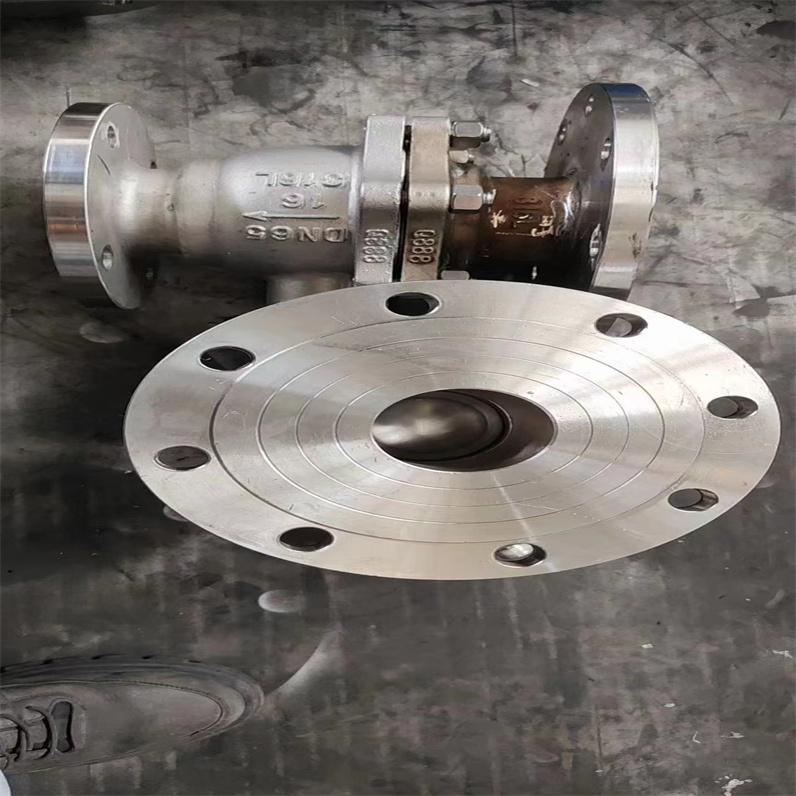

Q41H金属密封圈化工部法兰式球阀技术规范产品说明

Q41H硬密封球阀适用于Class150～Class2500、PN16～PN160的各种管路上，用于截断或接通管路中的介质。选用不同的材质，硬密封球阀可分别适用于非腐蚀型介质、弱腐蚀性介质、硝酸、醋酸、氧化性介质、尿素等多种介质，特别适用于含固体颗粒介质、料浆、煤粉、灰渣等苛刻工况。硬密封球阀的驱动方式为手动、蜗轮传动、气动或电动。金属硬密封球阀一般采用法兰连接，也可采用对焊连接。适用于Class150～Class2500、PN16～PN160的各种管路上，用于截断或接通管路中的介质。选用不同的材质，金属硬密封球阀可分别适用于非腐蚀型介质、弱腐蚀性介质、硝酸、醋酸、氧化性介质、尿素等多种介质，特别适用于含固体颗粒介质、料浆、煤粉、灰渣等苛刻工况。硬密封球阀的驱动方式为手动、蜗轮传动、气动或电动。金属硬密封球阀一般采用法兰连接，也可采用对焊连接。硬密封球阀是一种高性能的阀门，以下是对其的详细介绍：

一、Q41H金属密封圈化工部法兰式球阀技术规范定义与结构

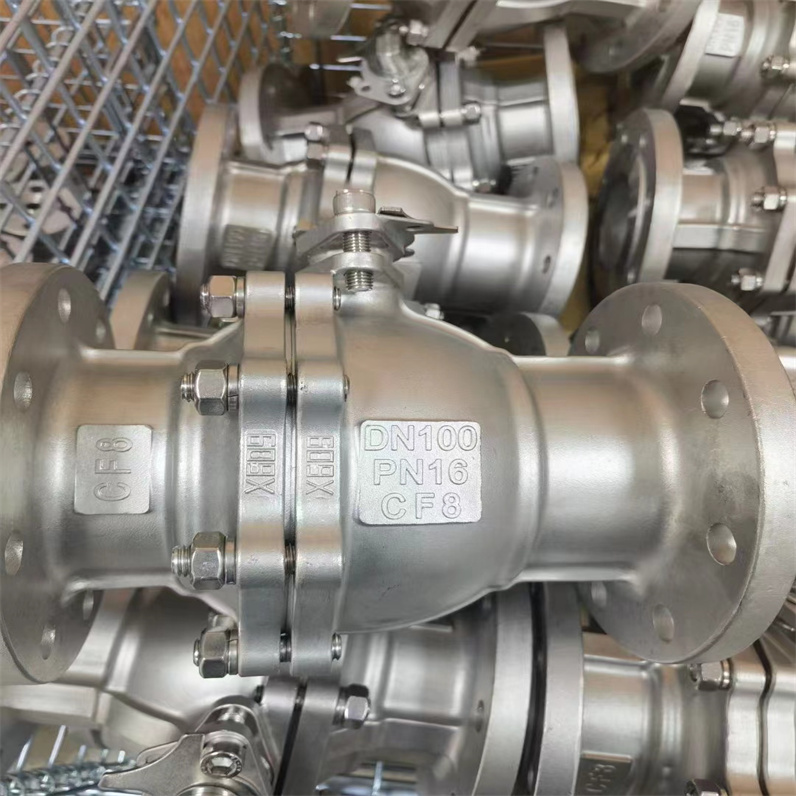

硬密封球阀是采用金属密封圈来对阀座硬碰硬密封的一种阀门，其球体与阀座的密封圈均采用金属材料制造，通过旋转球体来实现阀门的开启和关闭。它主要由阀体、阀盖、阀杆、球体、阀座、密封环等部件组成。其中，球体是启闭件，通过旋转90度来实现阀门的开启和关闭；阀座与球体紧密配合，形成密封面；阀杆则用于传递旋转力矩，控制球体的旋转。

• 百科名称:进口硬密封球阀

• 百科型号:Q41H

• 所属产地:中国

• 公称通径:DN15～DN300

• 结构形式:球形

• 公称压力:1.6Mpa～6.4Mpa～16.0Mpa～42.0Mpa

• 连接方式:内螺纹、外螺纹、法兰、对夹、焊接、卡套

• 适用温度:≤550ºC

• 驱动方式:手动、蜗轮、电动、气动、液动

• 阀体材质:铸钢、碳钢、锻钢、不锈钢

• 制造标准:国标GB、德国DIN、美国API、ANSI

• 适用介质:水、油、气体、液体

• 广泛应用:石油，化工，电力，环保，水利，供热，给排水，工业，机械

阀座硬化技术

硬密封球阀的球体与阀座采用金属对金属的密封方式，为了确保硬密封球阀在各种温度和压力下的可靠密封，针对用户的不同使用工况和要求，可以采用多种先进的球体和阀座的硬化技术，包括超音速喷涂、镍基喷焊、表面特殊硬化、硬质合金喷焊等，球体和阀座表面硬度一般可达到HRC60以上，较高可达HRC74以上。密封面材料耐温可达540℃，较高可达980℃。金属硬密封法兰球阀材料的结合强度可以达到10000PSI以上，密封面材料还具有很好的耐磨擦、耐冲击等性能。硬密封固定球阀能够适用于绝大多数的苛刻工况条件。

防止阀门在高温下的涨死

高温工况下由于热膨胀而容易引起球体与阀座的涨死，从而导致阀门无法开启。属硬密封球阀采用了碟簧或弹簧加载的密封结构，在高温下零部件的热膨胀可以被碟簧或弹簧所吸收，故能够保证阀门在高温下不会被涨死，并能够在高温下灵活启闭。

优异的密封性能

采用的球体研磨工艺，通过球体与研磨器具在空间不同方位的旋转，使球体表面达到的圆度和光洁度，阀门的密封性能达到或超过标准要求。

Q41H金属密封圈化工部法兰式球阀技术规范防火结构设计

阀门的密封面采用金属对金属密封结构，填料采用柔性石墨，垫片采用不锈钢＋柔性石墨结构。因此，阀门即使在火灾情况下也能确保可靠的密封。

自然的防静电结构设计

金属硬密封球阀的阀体、阀座、球体等金属零件紧密接触，自然形成了静电通道。因此，金属硬密封球阀不需要设置专门的防静电装置。

双阻断及泄放功能

硬密封固定球阀一般采用球前阀座密封结构。金属硬密封固定球阀的两个阀座能独立切断进口端和出口端的介质，实现双阻断功能。当球阀关闭时，即使阀门进出口两端同时受压，阀门中腔和两端通道也可以被相互阻断，中腔内的剩余介质可以通过泄放阀排出。

二、Q41H金属密封圈化工部法兰式球阀技术规范特点与优势

1. 耐高温高压：硬密封球阀的阀座采用弹簧或板簧加载的金属密封结构，在高温下启闭轻松，能适用于较高的温度及各种介质工况。球体及阀座经过特殊硬化处理，密封面硬度高，耐磨耐冲刷，能够承受较高的压力和温度。

2. 密封性能可靠：硬密封球阀采用金属对金属的密封方式，密封性能可靠，泄漏率极低。即使在高温、高压或腐蚀性介质下，也能保持良好的密封效果。

3. 操作简便：硬密封球阀的启闭操作简便，只需旋转90度即可实现全开或全关。同时，它还具有较小的操作力矩和较轻的重量，便于远程控制和自动化操作。

4. 适用范围广：硬密封球阀适用于多种介质和工况，包括腐蚀性介质、高温高压气体及液体等。它广泛应用于石油、化工、天然气、电力等行业的严苛工况中。

5. 可选配驱动装置：根据客户的需要，硬密封球阀可选配手柄、蜗轮、电动、气动等驱动装置，以满足不同的操作需求。

三、Q41H金属密封圈化工部法兰式球阀技术规范应用领域

硬密封球阀因其出色的性能，在多个行业中得到了广泛应用：

1. 石油化工行业：用于输送各种腐蚀性介质、高温高压气体及液体。

2. 天然气开采与输送：保障天然气管道的安全可靠运行。

3. 电力行业：作为电站汽轮机、锅炉等重要设备的关键部件。

4. 冶金行业：适用于高温、高压、强腐蚀性的生产流程中。

5. 水处理及环保工程：用于污水处理、海水淡化等领域，保证水质安全。

阀座硬化技术

球阀的密封类型，主要可分为 硬密封与软密封两大类。本文旨在为您提供一份关于这两种密封类型选择的详尽资料，以助您在应用中做出更明智的决策。

► 软密封球阀

适用场景的各种特质在决定选择软密封球阀时显得尤为重要。这类球阀 适用于低温环境，在-20℃以上的温度范围内，软密封球阀的橡胶或塑料密封材料能保持其弹性，从而实现有效的密封。这类球阀常用于流体输送管道，如低温流体输送管道。

低压工况同样是一个重要因素，在1.6MPa以下的低压环境下，软密封球阀凭借其出色的弹性变形能力，以低成本实现紧密的密封。这种类型的球阀广泛应用于普通的给排水、空调水系统等。

对于 零泄漏要求场合，食品饮料、制药、精细化工等行业对于泄漏要求极为严格。在这些场合下，软密封球阀在正确安装和使用时，能够实现零泄漏或极低的泄漏率，从而保障产品质量和生产安全。

清洁介质的使用环境使得软密封球阀更加适合，当管道中输送的是纯净水、无颗粒的气体、油类等清洁介质时，软密封球阀的软质密封材料能够更好地贴合球体和阀座，确保良好的密封效果。

► 材料选择

软密封球阀常用的材料有聚四氟乙烯和橡胶，分别具备良好的耐腐蚀性、耐高温性以及多样化的耐性特性。聚四氟乙烯具有的耐腐蚀性、耐高温性和自润滑性，它能在-250℃至260℃的温度范围内稳定工作，非常适合用于多种化学介质的密封。

橡胶材料的选择同样重要，常见的橡胶材料包括丁腈橡胶（NBR）、乙丙橡胶（EPDM）和氟橡胶（FPM）等。这些橡胶材料各自具有不同的特性，如耐油性、耐候性、耐水性以及耐高温和耐腐蚀性等。

► 硬密封球阀

硬密封球阀适用于高温环境，如在150℃以上的温度下表现优异。特别是在石油化工的裂解炉、加热炉等高温管道中，金属对金属的硬密封球阀甚至能在500℃及以上的高温下稳定工作。

在 高压环境下，这类球阀能承受10MPa以上的压力，常用于天然气长输管道、高压蒸汽管道等场合。其高强度的密封副和精心设计的结构，使其在高压环境下仍能保持出色的密封性能。

对于 含颗粒杂质介质的输送，如在矿山、冶金等行业，硬密封球阀表现尤为出色。例如，采用碳化钨等硬质合金作为密封面材料的球阀，能有效抵抗颗粒的冲刷磨损。

频繁启闭操作的需求也使得硬密封球阀成为，如热电厂的蒸汽管道、水处理系统等需要频繁控制流量的场合，硬密封球阀的硬材质密封面耐磨性好，非常适合这种频繁启闭的操作需求。

►Q41H金属密封圈化工部法兰式球阀技术规范 材料选择

硬密封球阀的材料选择至关重要，通常有不锈钢、硬质合金和陶瓷等。不锈钢具有良好的耐腐蚀性和耐热性，能在多种腐蚀环境和较高温度下保持性能稳定，是硬密封球阀常用的材料之一。

硬质合金，如碳化钨、碳化钛等材料，具有的硬度、耐磨性和耐腐蚀性，非常适合高磨损、强腐蚀的恶劣工况。陶瓷材料则因其优异的耐高温、耐腐蚀性和耐磨性，能在高温、强腐蚀、高硬度颗粒介质等工况下保持出色的密封性能。

金属硬密封球阀的球体与阀座采用金属对金属的密封方式，为了确保硬密封球阀在各种温度和压力下的可靠密封，针对用户的不同使用工况和要求，可以采用多种先进的球体和阀座的硬化技术，包括超音速喷涂、镍基喷焊、表面特殊硬化、硬质合金喷焊等，球体和阀座表面硬度一般可达到HRC60以上，较高可达HRC74以上。密封面材料耐温可达540℃，较高可达980℃。金属硬密封法兰球阀材料的结合强度可以达到10000PSI以上，密封面材料还具有很好的耐磨擦、耐冲击等性能。硬密封固定球阀能够适用于绝大多数的苛刻工况条件。

防止阀门在高温下的涨死

    高温工况下由于热膨胀而容易引起球体与阀座的涨死，从而导致阀门无法开启。属硬密封球阀采用了碟簧或弹簧加载的密封结构，在高温下零部件的热膨胀可以被碟簧或弹簧所吸收，故能够保证阀门在高温下不会被涨死，并能够在高温下灵活启闭。

优异的密封性能

    采用的球体研磨工艺，通过球体与研磨器具在空间不同方位的旋转，使球体表面达到圆度和光洁度，阀门的密封性能到或超过标准要求。

Q41H金属密封圈化工部法兰式球阀技术规范防火结构设计

    阀门的密封面采用金属对金属密封结构，填料采用柔性石墨，垫片采用不锈钢＋柔性石墨结构。因此，阀门即使在火灾情况下也能确保可靠的密封。

自然的防静电结构设计

    金属硬密封球阀的阀体、阀座、球体等金属零件紧密接触，自然形成了静电通道。因此，金属硬密封球阀不需要设置专门的防静电装置。

双阻断及泄放功能

硬密封固定球阀一般采用球前阀座密封结构。金属硬密封固定球阀的两个阀座能独立切断进口端和出口端的介质，实现双阻断功能。当球阀关闭时，即使阀门进出口两端同时受压，阀门中腔和两端通道也可以被相互阻断，中腔内的剩余介质可以通过泄放阀排出。

Q41H金属密封圈化工部法兰式球阀技术规范主要零件材料 Materials Of main Parts

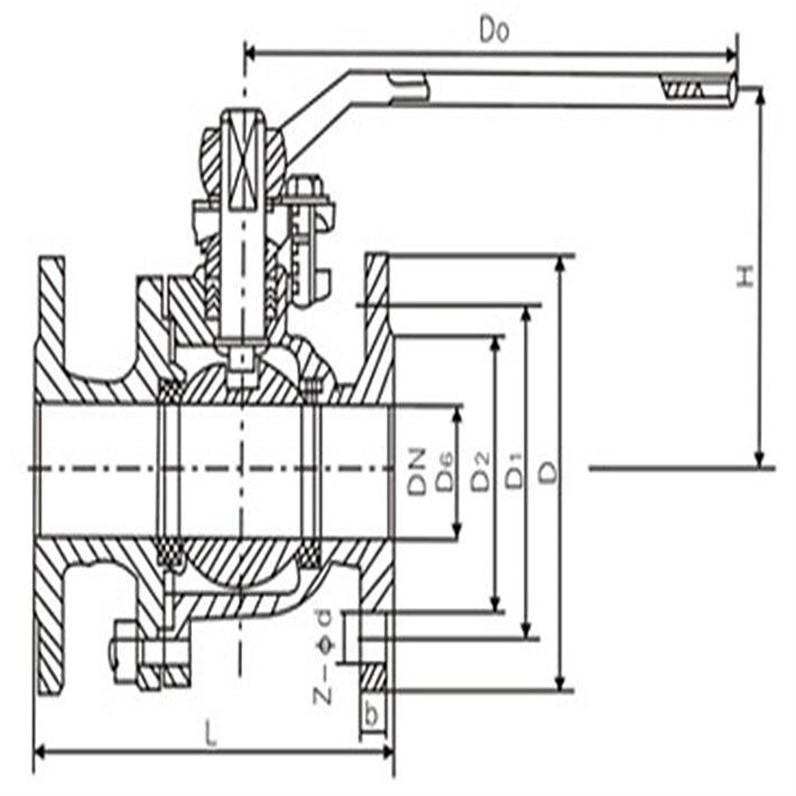

Q41H金属密封圈化工部法兰式球阀技术规范外形结构图

Q41H金属密封圈化工部法兰式球阀技术规范主要外型尺寸 Main outer Size

主要外形尺寸 Size Main Dimensions

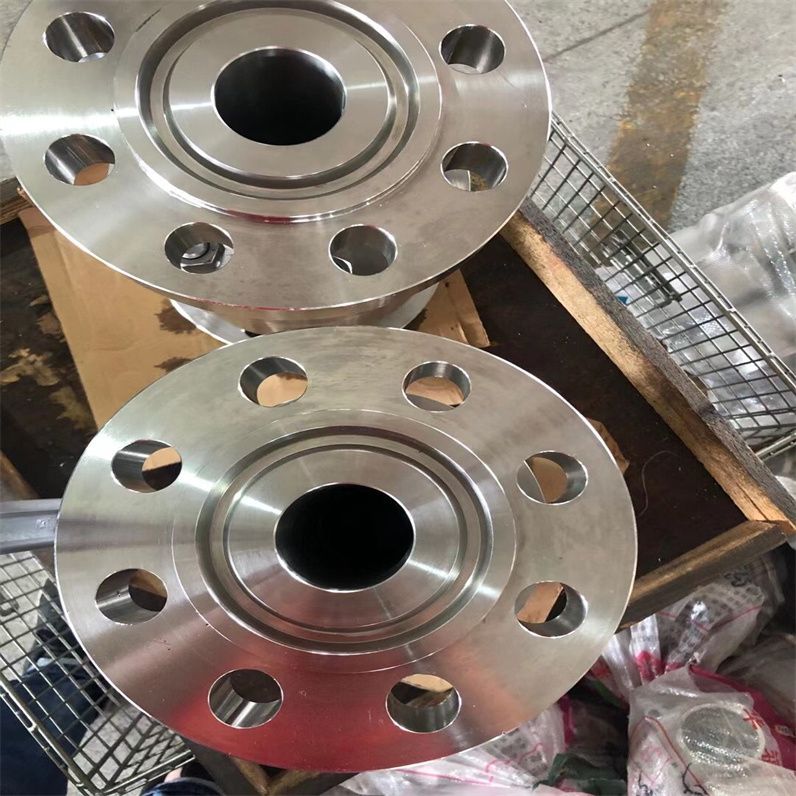

法兰面的维护与准备

阀门及配管的法兰面必须保持完好，无损伤或划痕，且清洁无尘。 特别是在使用金属垫圈时，要确保法兰盘的切槽与垫圈吻合，并涂抹红丹进行配研，以确保良好的密封状态。

> 法兰中心线与误差控制

配管上的法兰面需与配管中心线垂直，且法兰螺栓孔的误差控制在允许范围内。 在安装前，应确保阀门和配管的中心线一致。

> 法兰连接步骤

连接两个法兰时，应均匀压紧法兰密封面与垫片，确保以相等的螺栓应力连接法兰。

> 工具使用与注意事项

使用扳手紧固螺栓时，需与螺母相匹配，并注意在使用油压或风动工具时，不要超过规定的力矩。

> 螺栓材质与安装细节

螺栓、螺母的材质必须符合规定，紧固后，螺栓头应露出螺母两个螺距为宜。

> 防松动措施与温度影响

为防止震动导致的松动，螺栓和螺母的紧固应使用垫圈，并在高温时涂抹防粘剂以防螺纹粘连。

02安装后的检查与调整

法兰安装后，需仔细确认所有螺栓螺母的紧固程度是否均匀。

> 高温和低温的螺栓调整

对于300℃以上的高温阀门，在温度上升后，需再次旋紧法兰连接螺栓、阀盖紧固螺栓以及填料压盖螺栓。在低温环境下使用的阀门，由于温差导致的零部件收缩，需在大气温度下紧固螺栓时，采用考虑了低温收缩因素的适当力矩。

四、Q41H金属密封圈化工部法兰式球阀技术规范安装与维护

1. 安装：

• 在安装前，应检查阀门的型号、规格和材质是否符合设计要求。

• 阀门应安装在水平或垂直的管道上，并确保阀门的开关方向与管道流向一致。

• 安装时，应清洗管道及阀门内腔，不允许有任何异物附着。

• 安装使用前应进行启闭试验，查看是否正常。

• 维护：

• 定期检查阀门外观是否有锈蚀、裂纹等现象，并及时进行清理和修复。

• 检查连接部位是否紧固，如有松动应及时紧固。

• 定期检查密封面的磨损情况，如有磨损应及时更换密封件。

• 对于电动或气动执行机构，应定期润滑运动部件，检查电源线和气管连接是否完好无损。

• 长时间不使用时，应将阀门置于开启状态，避免内部积水造成锈蚀。

综上所述，硬密封球阀以其耐高温高压、密封性能可靠、操作简便和适用范围广等特点，在多个工业领域中发挥着重要作用。在使用过程中，应严格按照安装和维护要求进行操作，以确保其长期稳定运行。
