Y42X弹簧薄膜式化工气体减压阀应用案例

管道系统中存在许多阀门，阀门的类型也各种各样，作用也各不相同。目前管道上常用的阀门主要有闸阀、截止阀、蝶阀、球阀、旋塞阀、止回阀、减压阀、疏水阀等，其中闸阀、蝶阀、球阀主要应用于控制管路通断；止回阀用于防止管内介质回流；疏水阀主要用于排放管内的积水，我们今天的主角——减压阀是一种将压力降低达到控制下游压力的阀门。减压阀是通过调节，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。
从流体力学的观点看，减压阀是一个局部阻力可以变化的节流元件，即通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的。然后依靠控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，并在一定的误差围保持恒定，其广泛用于生活、消防及其他工业流体控制系统。

Y42X弹簧薄膜式化工气体减压阀应用案例减压阀按作用方式分：
（1）直接作用式：利用出口压力变化，直接控制阀瓣运动；
（2）先导式：由主阀和导阀组成，出口压力的变化通过导阀放大控制主阀动作。
减压阀按结构形式分：
（1）薄膜式（2）弹簧薄膜式（3）活塞式（4）波纹管式（5）杠杆式
下面来简单介绍下常见的几种减压阀
①波纹管式（直接作用式）减压阀——的减压阀，直接作用式减压阀，带有平膜片或波纹管。独立结构，无需在下游安装外部传感线。是三种减压阀中体积最小、使用的一种，专为中低流量设计。直接作用式减压阀的精确度通常为下游设定点的（+10%～-10%)；
②活塞式减压阀——该类型的减压阀集两种阀——导阀和主阀于一体。导阀的设计与直接作用式减压阀类似。来自导阀的排气压力作用在活塞上，使活塞打开主阀。如果主阀较大，无法直接打开时，这种设计就会利用人口压力打开主阀。因此，这种类型的减压阀，与直接作用式减压阀相比，在相同的管道尺寸下，容量和精确度（+5%～-5%）更高。与直接作用式减压阀相同的是，减压阀内部感知压力，无须外部安装传感线；

③弹簧薄膜式减压阀——这是利用调节弹簧作用力与膜片的压力感知相互影响，使阀后压力保持在一定的范围之内。另外，膜片对压力变化更为敏感，精确度可达（+1%～-1%）。精确性更高是由于下游传感线的定位（阀的外部），其所在位置气体或液体动荡更少。该减压阀非常灵活，可以采用不同类型的导阀，如压力阀、温度阀与空气装载阀。

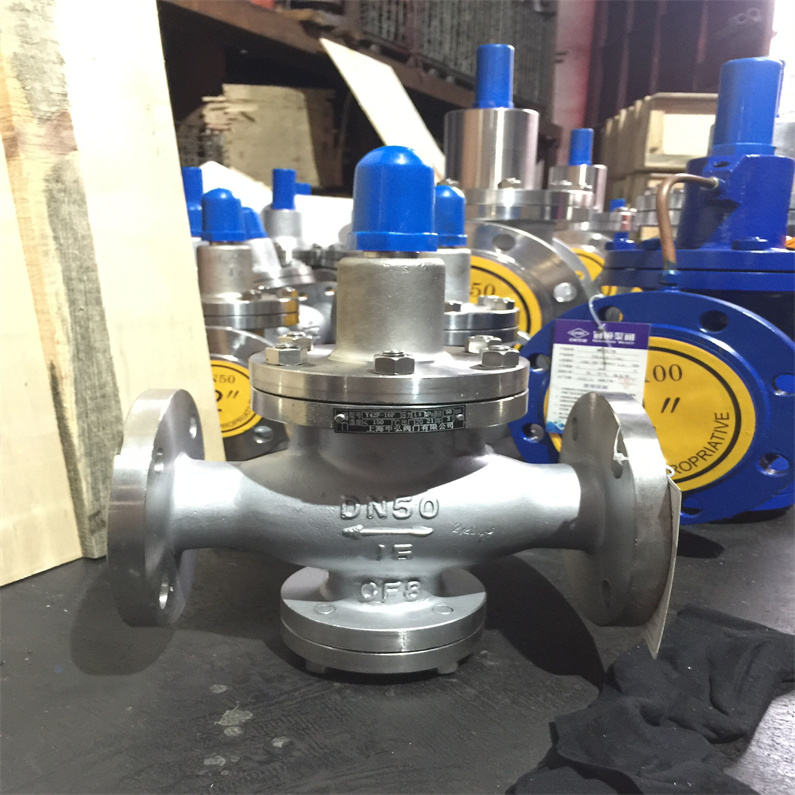

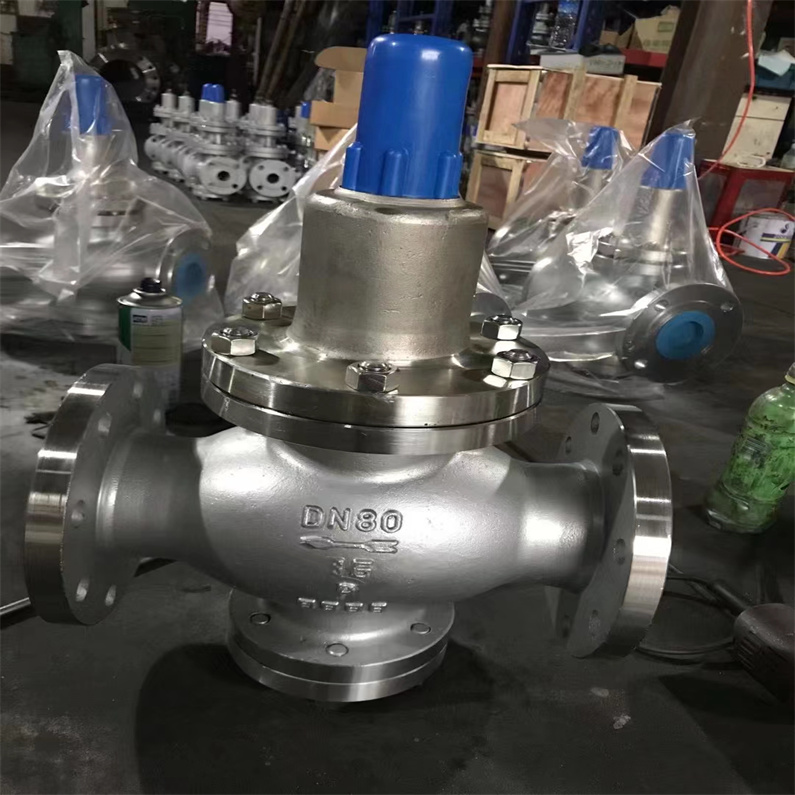

Y42X弹簧薄膜式减压阀本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。 在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。 本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。

Y42X弹簧薄膜式化工气体减压阀应用案例

性能规范

减压阀流量系数(Cv)

Y42X弹簧薄膜式化工气体减压阀应用案例主要零件材料

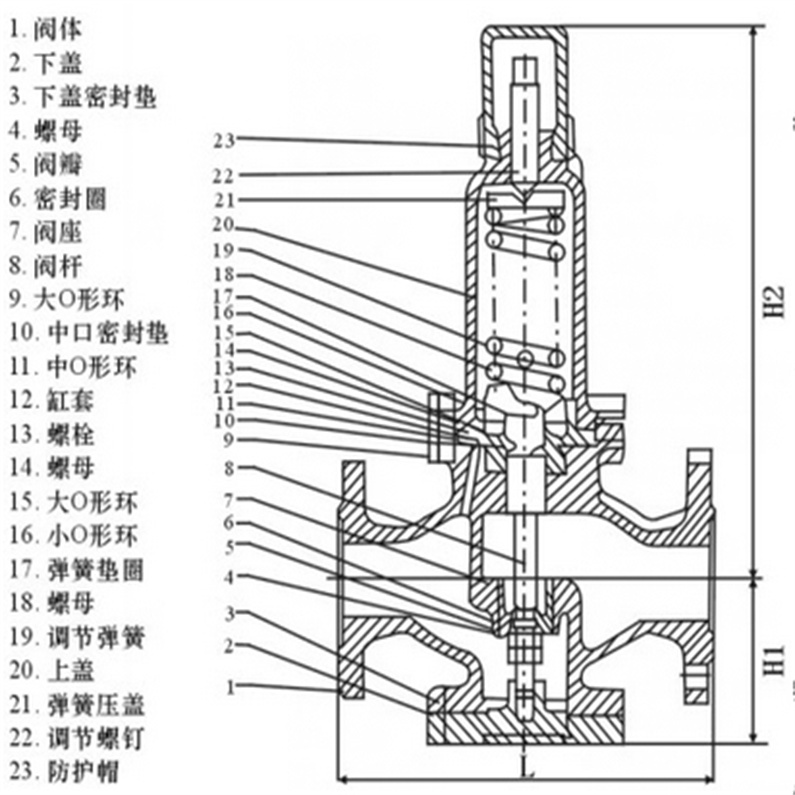

外形结构图

Y42X弹簧薄膜式化工气体减压阀应用案例主要外形尺寸

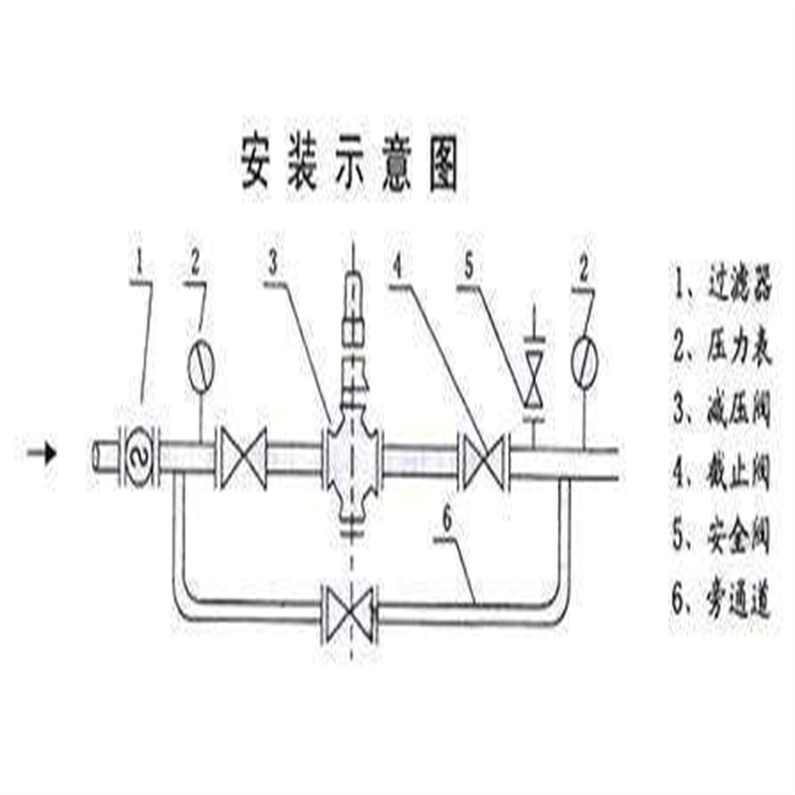

Y42X弹簧薄膜式化工气体减压阀应用案例安装说明

①为了操作和维护方便，该减压阀一般直立安装在水平管道上，横向安装须特别说明。
②安装时应注意使管路中介质的流向与减压阀休上所示箭头的方向一致。
③为了防止减压阀后压力超压，应在离阀出口不少于4M处安装一个安全阀。
根据流体的使用压力、温度、介质及流量，选用安全、合理、经济的减压阀可以保障使用设备的运行安全，同时，一定程度上控制压力的准确输出，稳定生产生活中的需要。氮气减压阀主要由主阀和导阀两部分组成。主阀包括塞形密封圈、活塞缸套和弹簧等部件，而导阀则由调节弹簧、膜片、滑块和杠杆等组成。

Y42X弹簧薄膜式化工气体减压阀应用案例

活塞式氮气减压阀是在氮气使用系统中，对氮气压力进行精准调节和稳定控制的关键设备。以下为您详细介绍其使用指南：

一、Y42X弹簧薄膜式化工气体减压阀应用案例安装前准备
  1. 检查设备
   - 在安装活塞式氮气减压阀之前，需要仔细检查减压阀的外观是否有损坏、划痕或者腐蚀的迹象。如发现任何此类问题，应及时联系供应商，避免安装存在缺陷的设备。
   - 查看减压阀的型号标识，确保其与实际需求和系统要求相匹配。不同型号的活塞式氮气减压阀在压力调节范围、流量特性等方面可能存在差异。
  2. 清洁工作
   - 对安装环境以及减压阀的连接部位进行清洁。确保没有灰尘、杂质或者油污等污染物，因为这些可能会影响减压阀的密封性能或者导致内部零件的磨损。

二、Y42X弹簧薄膜式化工气体减压阀应用案例安装过程
  1. 连接方式
   - 活塞式氮气减压阀通常采用螺纹连接或者法兰连接的方式与氮气管道相连。在进行螺纹连接时，要使用合适的密封胶带或者密封剂，确保连接的密封性。对于法兰连接，则需要确保法兰面平整、密封垫片完好无损，并按照规定的扭矩拧紧螺栓。
  2. 安装方向
   - 注意减压阀的安装方向，必须按照设备上标明的箭头方向进行安装，使氮气按照正确的流向通过减压阀。反向安装可能会导致减压阀无法正常工作，甚至损坏设备。
  3. 支撑与固定
   - 确保减压阀在安装后有足够的支撑和固定。如果减压阀安装在管道系统中，要避免因管道的振动或者位移而对减压阀造成额外的应力，影响其性能和使用寿命。

三、Y42X弹簧薄膜式化工气体减压阀应用案例调试与初始设置
  1. 缓慢开启
   - 在连接好氮气源并准备调试时，要缓慢开启氮气进口阀门。这是为了防止突然的高压冲击对减压阀内部的活塞等精密部件造成损坏。
  2. 压力调节
   - 使用调节旋钮或者手柄来设置所需的出口压力。在调节过程中，可以使用精密压力表来监测出口压力的变化。一般来说，应逐步调整压力，每次调整后等待一段时间，观察压力是否稳定，直至达到设定值。
  3. 泄漏检查
   - 在调试完成后，对减压阀及其连接部位进行泄漏检查。可以使用肥皂泡法或者专业的泄漏检测设备进行检测。如发现泄漏，应及时关闭氮气源，对泄漏部位进行修复或紧固。

四、Y42X弹簧薄膜式化工气体减压阀应用案例日常使用与维护
  1. 定期检查
   - 在日常使用过程中，应定期对活塞式氮气减压阀进行检查。检查内容包括外观是否有新的损坏、连接部位是否松动、压力调节是否准确等。
  2. 清洁维护
   - 定期对减压阀进行清洁，去除表面的灰尘和污垢。对于内部的清洁，如发现有杂质或者污垢堆积影响性能时，应按照设备说明书的要求进行拆解和清洁，但需要注意在拆解和重新组装过程中不要损坏内部零件。
  3. 压力监测
   - 持续对减压阀的进出口压力进行监测。如果发现出口压力波动异常或者偏离设定值较大，应及时进行调整或者检查设备是否存在故障。

五、Y42X弹簧薄膜式化工气体减压阀应用案例故障排除
  1. 压力调节失灵
   - 如果在调节压力时发现调节旋钮或手柄无法正常改变出口压力，可能是内部活塞卡死或者调节机构损坏。此时应停止使用，关闭氮气源，并联系专业维修人员进行检修。
  2. 泄漏问题
   - 当发现减压阀存在泄漏现象时，除了检查连接部位的密封性外，还可能是内部密封件损坏。对于轻微泄漏，可以尝试通过紧固连接部位来解决；对于持续泄漏，需要拆解设备更换密封件。
  3. 压力波动过大
   - 压力波动过大可能是由于氮气源压力不稳定、减压阀内部零件磨损或者存在堵塞等原因造成的。首先检查氮气源压力是否稳定，如果稳定则需要对减压阀进行进一步的检查，如拆解检查内部零件是否磨损或者有杂质堵塞等情况。

Y42X弹簧薄膜式化工气体减压阀应用案例氮气减压稳压器的特点
结构紧凑：体积小、重量轻，便于安装和搬运。
压力设定简单可靠：当压力超过设定值时，导阀通过启闭驱动活塞，使膜瓣移开，达到减压的目的。
流量可调范围大：在额定输出压力内，可根据实际需求选择不同的通径进行工作。
气体流动阻力小：由于气体介质的流线型特性好，气体分子之间吸引力小，流体阻力小。
氮气减压稳压器的安装和使用
连接阀门：根据连接方式将阀门与管路系统相连接。
安装位置：按照规定的安装位置及流体流向将阀门安装于管路的任何位置上。
调整压力：调整调节螺杆，直到符合使用要求（顺时针旋转为升压，反之为降压）。
检查密封：确认所有的O型圈是否已正确就位。
启动设备：向控制仪表提供所需的出口压力（通常采用MPa），然后启动电机或气动装置开始工作。
通过以上步骤，您可以轻松安装和使用氮气减压阀，确保气体压力稳定在所需范围内。
