GU系列高真空(压力)球阀在化工管路应用案例
点击次数:34      更新时间:2025-11-05

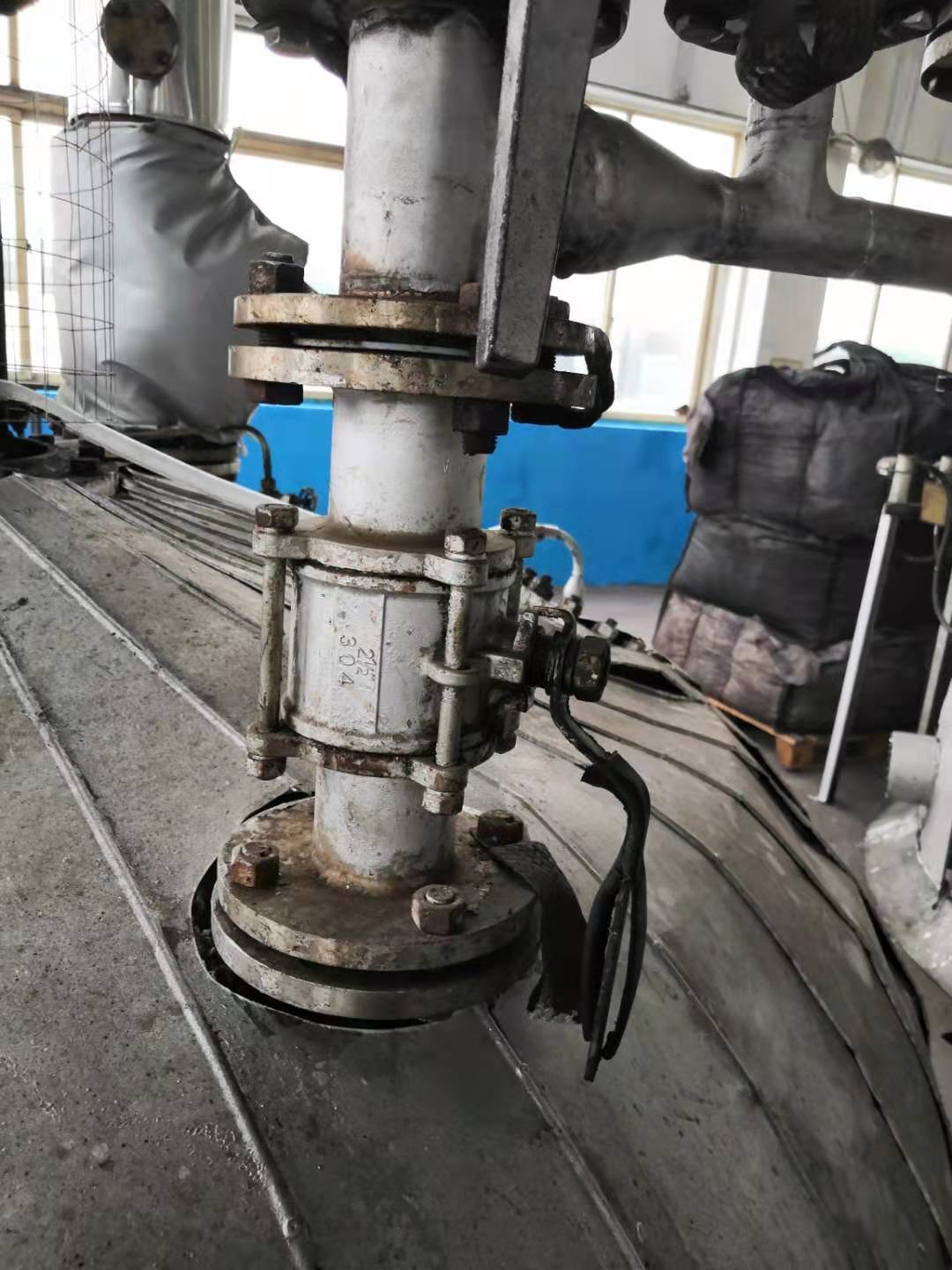

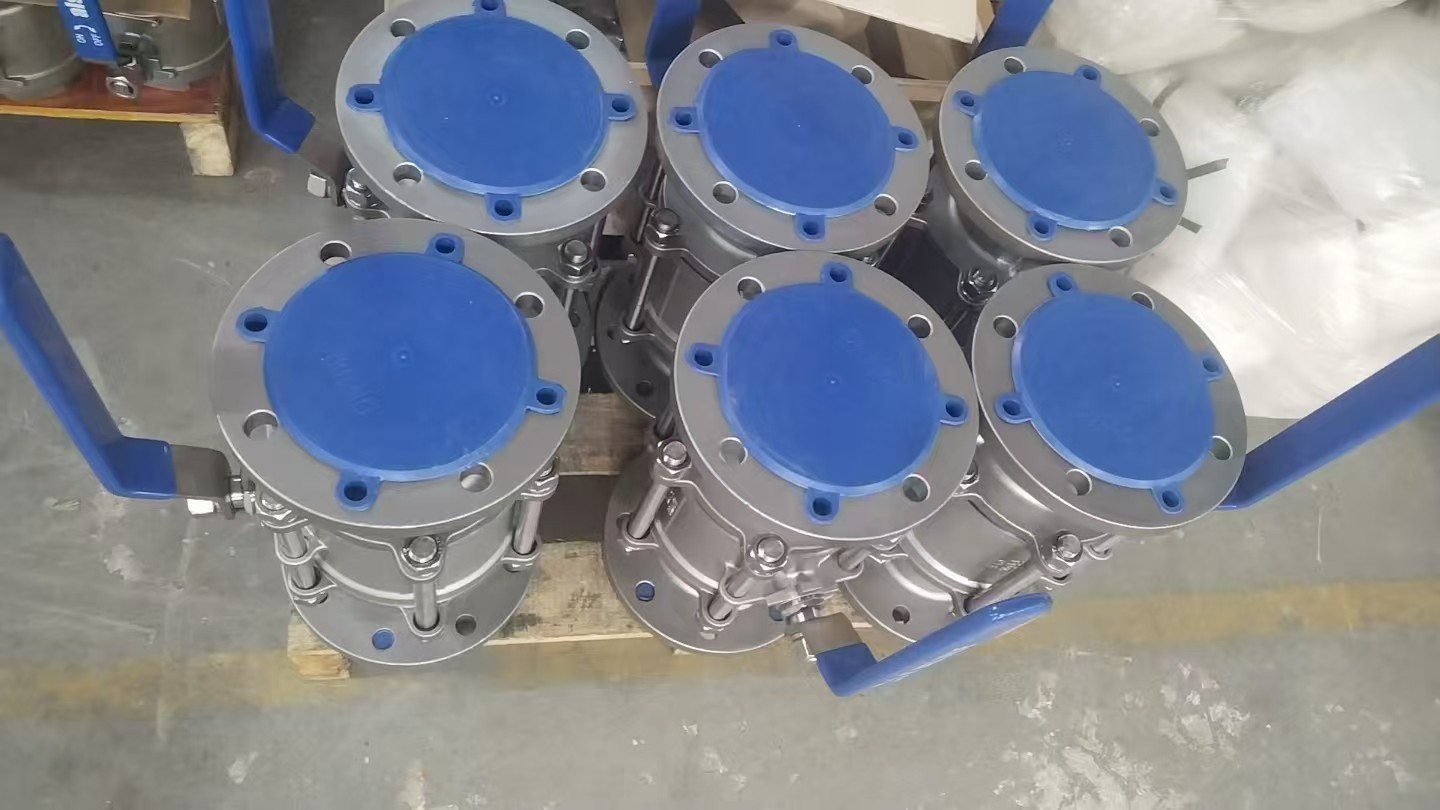

GU系列高真空(压力)球阀在化工管路应用案例

GU系列高真空(压力)球阀是适用于接通或切断真空(压力)系统管路中的介质流;该阀为直通浮动式球阀,能用在真空状态下,也能在低压状态下使用,可任意角度安装;广泛应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。

适用的工作介质为带酸、碱性的气体或液体。

GU高真空球阀是一种专用于高真空系统的关键控制元件,具有以下主要技术特点:


GU系列高真空(压力)球阀在化工管路应用案例真空球阀特点

1.球阀由阀体、阀杆、密封座、球体组成。

2.球阀的球芯是圆形的,可通过模拟信号调节球体开量,从而达到精准调节。

3.密封可靠,采用四氟密封可达到0泄露,可用于气体、真空系统中。

4.耐高温,采用PPL密封或金属硬密封,在一些高温气体或液体中正常使用。

5.结构简单,可自由拆卸密封,更换密封材料,使用方便。

6.使用寿命长,在正常工况下,多频操作,无需更换密封件,可连续10万次动作。

7.可用范围广,用于水、蒸汽,气体,天然气、液化气等领域、高真空系统至高压力都可应用。

8.由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。

9、全通径结构,流体阻力小,流量大,流量不受损失。

10、启闭速度快,开启关闭只需90度旋转,最快开启时间1秒。

GU系列高真空(压力)球阀在化工管路应用案例



1. 超高密封性能

• 采用金属硬密封或特殊弹性体密封结构

• 泄漏率可达10-9Pa·m³/s级别

• 适用于10-3~10-6Pa的高真空环境

2. 特殊结构设计

• 全通径流道减少气体湍流和吸附

• UHV级表面处理工艺降低放气率

• 可选配波纹管式动密封结构消除轴封泄漏点

3.优异材料选择

•阀体采用316L不锈钢等低放气材料

•球体进行精密抛光处理(通常Ra≤0.8μm)

•可选用镀镍、化学镀等特殊表面处理工艺

高真空(压力)球阀主要零件材料:

体、阀盖、阀杆:不锈钢。

密封件:四氟乙烯、丁腈橡胶、氟橡胶、PPL。



序号



型 号 及 规 格

单位

1

保温真空球阀

GU-65F,口径DN65

PPL耐高温密封面,

带粘度物料

阀体做夹套保温



2

保温真空球阀

GU-100F,口径DN100,

PPL耐高温密封面,

带粘度物料

阀体做夹套保温

3

保温真空球阀

GU-125F,口径DN125,

PPL耐高温密封面,

带粘度物料

阀体做夹套保温

4

真空球阀

GU-150F,口径DN150,

PPL耐高温密封面,

带粘度物料

5

保温真空球阀

GU-125F,口径DN125,

PPL耐高温密封面,

带粘度物料

阀体做夹套保温

6

真空球阀

GU-100F,口径DN100,

PPL耐高温密封面,

带粘度物料

7

保温真空球阀

GU-100F,口径DN100,

PPL耐高温密封面,

带粘度物料

阀体做夹套保温

8

真空球阀

GU-50F,口径DN50,

PPL耐高温密封面,

带粘度物料

9

保温真空球阀

GU-100F,口径DN100,

PPL耐高温密封面,

带粘度物料

阀体做夹套保温

10

保温真空球阀

GU-80F,口径DN80,

PPL耐高温密封面,

带粘度物料

阀体做夹套保温

11

真空球阀

GU-40F,口径DN40,

PPL耐高温密封面,

带粘度物料

高真空(压力)球阀主要技术性能:

阀门漏率(Pa.L/S)

 ≤1.3×10-4Pa.L/S.

 适用温度(℃)

 -30~+150℃
 -30~+150℃(PPL密封)

 适用范围(Pa)

快卸法兰0.1×106~1.3×10-4

活套法兰0.6×106~1.3×10-4

焊接法兰1.6×106~1.3×10-4

安装位置

任意

高真空(压力)球阀外形及连接尺寸:


GU系列高真空(压力)球阀在化工管路应用案例

螺纹连接的外形及连接尺寸(图一):

型号

DN

G

H

E

L

GU-10(G)

10

1/4"

52

105

68

GU-16(G)

16

1/2"

64

130

72

GU-20(G)

20

3/4"

67

130

82

GU-25(G)

25

1"

83

165

90

GU-32(G)

32

1-1/4"

89

165

112

GU-40(G)

40

1-1/2"

100

190

120

GU-50(G)

50

2"

125

190

145

GU-63(G)

63

2-1/2"

150

250

185

GU-80(G)

80

3"

161

250

210

GU-100(G)

100

4"

180

280

268

活套法兰连接(GB6070)(图二):

型号

DN

D

Do

H

E

L

n-φc

GU-10(F)

10

55

40

52

105

84

4-φ6.6

GU-16(F)

16

60

45

64

130

84

4-φ6.6

GU-25(F)

25

70

55

83

165

114

4-φ6.6

GU-32(F)

32

90

70

89

165

140

4-φ9

GU-40(F)

40

100

80

100

190

160

4-φ9

GU-50(F)

50

110

90

125

190

170

4-φ9

GU-63(F)

63

130

110

150

250

195

4-φ9

GU-80(F)

80

145

125

161

250

220

8-φ9

GU-100(F)

100

165

145

180

280

280

8-φ9

快卸法兰连接(GB4982)(图三):

型号

DN

D1

D

H

E

L

GU-10(KF)

10

12.2

30

52

105

84

GU-16(KF)

16

17.2

30

64

130

84

GU-25(KF)

25

26.2

40

83

165

114

GU-32(KF)

32

34.2

55

89

165

140

GU-40(KF)

40

41.2

55

100

190

160

GU-50(KF)

50

52.2

75

125

190

170












GU系列高真空(压力)球阀在化工管路应用案例安装阶段:

清洁: 这是最重要的步骤。任何油脂、灰尘或指纹都会成为巨大的放气源。应使用无绒布蘸取高纯度丙酮或异丙醇等溶剂,清洁阀门法兰密封面、管道法兰以及金属密封圈(若有)。

对中: 管道法兰必须与阀门法兰精确对中,平行且同心。任何错位或强行对口都会给阀门施加异常应力,导致阀体变形,破坏密封性,甚至使阀门卡死。

拧紧: 使用扭矩扳手,采用十字交叉顺序,分多次逐步、均匀地拧紧法兰螺栓。不均匀的力会使法兰翘曲,导致泄漏。务必使用规定的扭矩值。

保护: 在安装过程中,应避免触碰密封面,并确保阀门处于轻微打开状态,以防在拧紧螺栓时损坏球体和阀座密封面。

维护阶段:

定期操作: 对于不常使用的阀门,应定期(如每月一次)进行全开全关操作,以防止密封面粘连或机构卡滞。

检查: 若发现泄漏率增大,应检查密封面是否有颗粒物嵌入或划痕。轻微损伤可用细油石打磨修复,严重则需更换阀座或整个阀门。

更换密封件: 对于采用弹性密封圈的阀门(非金属密封),应根据使用频率和厂 家建议,定期更换密封圈。金属密封阀门的寿命通常很长。

应存放在干燥室内.保持清洁。

②长期存放的真空球阀,应防止密封表面生锈.检查聚四氟乙烯密封圈表面有无擦毛、碰伤等缺陷。

③真空球阀在安装前,应在认真阅读使用说明书的基础上,做如下试验:

a.对电动真空球阀接通换向阀电源.电压为220V,检查换向阀的换向是否灵敏。

b.气动真空球阀以规定的气派压力0.4~0.6MPa的压缩空气将阀门进行反复的开启和关闭.检查阀门启闭动作的时间和灵敏性。

④安装前,应将真空球阀的内腔和连接面按真空要求进行清洁处理。并将密封面涂上一层稀薄真空油脂,以减少密封圈与球阀体两者之间的摩擦.提高使用寿命。

⑤真空球阀安装时,严格按使用说明书规定的安装程序进行;安装真空压力球阀时,要将连接法兰的紧固螺栓拧紧。
