一、GU高真空压力球阀在化工应用案例工作原理

真空球阀的工作原理是利用阀杆驱动球体旋转，通过球体与阀座之间的密封配合，实现气流的通断和流量调节。真空球阀是一种重要的阀门类型，在工业生产中具有广泛的应用。以下是对真空球阀的详细介绍：GU真空球阀用于接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。

真空球阀，是一种用于真空设备中控制流体流动的阀门。它具有结构简单、密封性好、操作方便、可靠性高等特点，被广泛应用于真空系统中的流体控制。那么，真空球阀有哪些参照标准呢？

二、GU高真空压力球阀在化工应用案例国际标准

1. ISO标准

ISO标准是国际标准化组织（ISO）制定的标准。真空球阀通常参考以下标准：

ISO 5211：工业阀门.操作设置.安装和应用

ISO 5272：工业阀门.闸阀、截止阀、球阀和止回阀的试验

ISO 14313：石油和天然气工业.管道输送系统.阀门规范

2. DIN标准

DIN标准是德国国家标准制定机构所制定的标准。真空球阀通常参考以下标准：

DIN EN 331：燃气基础设施.阀门用于燃气流量控制

DIN EN 1983：阀门的可靠性和寿命

三、行业标准

除了国际标准外，真空球阀还存在一些行业标准。以下是一些常见的行业标准：

1. GB/T标准

中国国家标准化委员会制定的标准，包括：

GB/T 12237：钢制球阀

GB/T 12238：球阀

GB/T 12239：球阀法兰连接尺寸

2. JB/T标准

JB/T标准是中国机械工业标准化技术委员会制定的标准：

JB/T 9092：球阀术语

JB/T 7746：不锈钢球阀

JB/T 7747：球阀安装尺寸

3. HG/T标准

HG/T标准是化工行业标准：

HG/T 3704：高真空阀门

HG/T 3442：球阀尺寸

四、结论

综上所述，真空球阀的参考标准包括国际标准和行业标准。各个标准都对不同的方面进行了规定，用户在选购和使用真空球阀时，应根据实际需要参考相关标准，并选择符合标准要求的产品。

GU高真空压力球阀在化工应用案例主要零件材料

阀体、阀盖、阀杆：不锈钢
密封件：四氟乙烯、丁腈橡胶、氟橡胶、PPL。

1. 通断原理：当球体旋转到与阀座接触的位置时，阀门处于关闭状态，气流无法通过；当球体旋转离开阀座的位置时，阀门处于开启状态，气流可以通过。

2. 流量调节原理：通过改变球体的旋转角度，可以改变阀门的开度，从而实现气流流量的调节。当球体旋转角度较小时，阀门开度较小，气流流量较小；当球体旋转角度较大时，阀门开度较大，气流流量较大。

3. 密封原理：真空球阀的密封主要依靠球体与阀座之间的密封配合实现。在阀门关闭状态下，球体与阀座之间形成紧密的密封，防止气体泄漏；在阀门开启状态下，球体与阀座之间保持一定的间隙，使气流能够顺利通过。




4.

二、GU高真空压力球阀在化工应用案例常见材质

真空球阀的常见材质包括不锈钢、铝合金和一些特种合金，这些材料因其耐腐蚀性、高强度和良好的加工性能而被选用。

1. 不锈钢：具有优异的耐腐蚀性，能够在多种腐蚀性介质中长期使用而不受损。此外，不锈钢还具有较高的强度和硬度，能够承受较大的压力和冲击。

2. 铝合金：具有轻质、高强度和良好的加工性能，使得铝合金真空球阀在航天、航空等领域具有广泛的应用。此外，铝合金还具有较好的耐腐蚀性，适用于一些特定的腐蚀性环境。

3. 特种合金：如哈氏合金、蒙乃尔合金等，这些合金通常具有更高的耐腐蚀性和强度，能够承受更的工作环境，在某些特定的化工、海洋等环境中表现出色。

三、GU高真空压力球阀在化工应用案例连接形式

真空球阀的连接形式主要有法兰连接和螺纹连接两种。

1. 法兰连接：包括光滑式、榫槽式、梯形槽式、透镜式和O形圈式等多种类型，适用于不同压力和工作环境的阀门。

2. 螺纹连接：分为直接密封和间接密封两种，直接密封是内外螺纹直接起密封作用，间接密封则是通过螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。

四、GU高真空压力球阀在化工应用案例产品特点

1. 结构简单：真空球阀的结构相对简单，易于安装和维护。

2. 密封性好：球体与阀座之间的密封配合使得真空球阀具有优异的密封性能。

3. 操作方便：通过旋转球体即可实现气流的通断和流量调节，操作方便灵活。

4. 适用范围广：真空球阀可用于真空、低压以及正负压同用的场合，适用于多个行业领域。

五、GU高真空压力球阀在化工应用案例应用范围

真空球阀在多个行业领域中都有广泛的应用，包括但不限于：

1. 石油和天然气工业：用于控制油气流向、调节压力和防止泄漏。

2. 化工工业：用于控制流体的流动和压力，常见于储罐、反应器、管道等设备中的控制系统。

3. 电力工业：用于锅炉、发电机组和冷却系统等设备中，控制冷却水和蒸汽流动。

4. 食品和饮料工业：由于结构简单、易于清洗和维护，常用于流体控制，如调节流量、混合和分配物料等。

5. 制药工业：用于控制药品流向、调节压力和温度，以确保生产过程的安全和稳定性。




6.

GU高真空压力球阀在化工应用案例主要技术性能

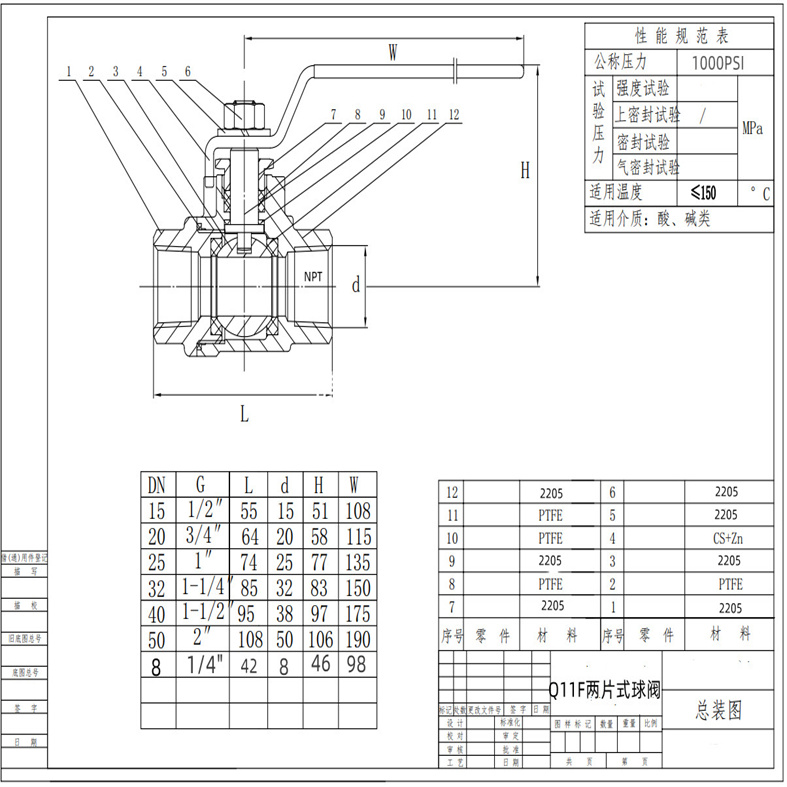

螺纹连接结构图

螺纹连接外形尺寸

活套法兰连接结构图

活套法兰连接外形尺寸(GB6070)

快卸法兰结构图

快卸法兰连接外形尺寸(GB4982)



六、GU高真空压力球阀在化工应用案例维护与保养

为了确保真空球阀的正常运行和延长使用寿命，需要进行定期的维护和保养。具体包括：

1. 定期检查：检查阀门的密封性能、球体与阀座的磨损情况以及连接部位的紧固程度。

2. 清洗与润滑：定期清洗阀门内部的污垢和杂质，并对球体、阀座等部件进行润滑处理。

3. 更换易损件：如发现球体、阀座等部件磨损严重或损坏，应及时更换以保证阀门的密封性能和使用寿命。

综上所述，真空球阀凭借其优异的工作性能、广泛的适用范围以及方便的维护保养等特点，在工业生产中发挥着重要的作用。

GU高真空压力球阀在化工应用案例安装阶段：

清洁： 这是最重要的步骤。任何油脂、灰尘或指纹都会成为巨大的放气源。应使用无绒布蘸取高纯度丙酮或异丙醇等溶剂，清洁阀门法兰密封面、管道法兰以及金属密封圈（若有）。

对中： 管道法兰必须与阀门法兰精确对中，平行且同心。任何错位或强行对口都会给阀门施加异常应力，导致阀体变形，破坏密封性，甚至使阀门卡死。

拧紧： 使用扭矩扳手，采用十字交叉顺序，分多次逐步、均匀地拧紧法兰螺栓。不均匀的力会使法兰翘曲，导致泄漏。务必使用规定的扭矩值。

保护： 在安装过程中，应避免触碰密封面，并确保阀门处于轻微打开状态，以防在拧紧螺栓时损坏球体和阀座密封面。

维护阶段：

定期操作： 对于不常使用的阀门，应定期（如每月一次）进行全开全关操作，以防止密封面粘连或机构卡滞。

检查： 若发现泄漏率增大，应检查密封面是否有颗粒物嵌入或划痕。轻微损伤可用细油石打磨修复，严重则需更换阀座或整个阀门。

更换密封件： 对于采用弹性密封圈的阀门（非金属密封），应根据使用频率和厂 家建议，定期更换密封圈。金属密封阀门的寿命通常很长。
重新组装： 拆卸维护后重新组装时，必须再次进行清洁，并确保所有部件安装到位。必要时可在阀杆动密封处涂抹极少量的高真空脂。
