ZZYP自力薄膜式蒸汽调节阀操作应用案例
点击次数:27      更新时间:2026-01-18

ZZYP自力薄膜式蒸汽调节阀操作应用案例

ZZYP自力式调节阀无需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。自力式调节阀具有动作灵敏,密封性好,压力设定点波动力小等优点,广泛应用于气体、液体及介质稳压或泄压稳压的自动控制。

ZZYP自力薄膜式蒸汽调节阀操作应用案例产品结构


ZZYP自力式调节阀系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)、三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI级三档;流量特性为快开;压力分段调节从15~2500Kpa。可按需要组合满足用户工况要求。

自力式调节阀:无需外接能源的智能流体控制解决方案



ZZYP自力薄膜式蒸汽调节阀操作应用案例应用

自力式调节阀在城市各种气体、液体供热、供暖系统锅炉等,自力式调节阀能稳定热水的压力、流量和温度,保证居民家中温暖舒适。在石油、化工、冶金、电力、楼宇、机械、食品等工业部门的自控系统中,它能确保生产过程的稳定性和安全性。比如在化工反应釜中,通过调节反应物的流量和压力,让反应在合适的条件下进行,提高产品质量。

一、核心定义与工作原理

自力式调节阀是一种无需外部电源、气源或二次仪表的智能阀门,通过介质自身的压力、温度或流量变化驱动阀门自动调节。其核心原理为:

  • 反馈信号传递:利用阀输出端的压力、压差或温度信号,通过信号管传递至执行机构。

  • 自动调节开度:执行机构根据反馈信号与设定值的偏差,驱动阀瓣改变开度,实现压力、流量或温度的动态平衡。

示例:在供热系统中,当入口压力升高时,阀门内部的波纹管或弹簧受力压缩,推动阀芯关闭,降低出口压力;反之则增大开度以维持压力稳定。

二、产品分类与典型应用

根据调节参数不同,自力式调节阀分为四大类:

三、核心优势与技术参数

  1. 自主性强:无需外部能源,适用于偏远地区或能源供应不便的场所,降低运行成本。

  2. 响应速度快:直接利用介质能量调节,对参数变化响应迅速,减少波动幅度和持续时间。

  3. 调节精度高:采用橡胶膜片或压力平衡机构检测,精度可达±5%,满足严格工艺要求。

  4. 适应性强:支持气体、液体、蒸汽等多种介质,公称压力PN1.6-64MPa,通径DN15-300mm。

关键技术参数

  • 压力调节范围:15-2500kPa,减压比10:1。

  • 温度范围:≤350℃(蒸汽介质需选用PN40阀体)。

  • 泄漏等级:Ⅱ级、Ⅳ级、Ⅵ级,满足不同密封需求。

  • 材质:阀体采用铸钢或不锈钢,阀芯及阀座使用1Cr18Ni9Ti等耐腐蚀材料。

四、ZZYP自力薄膜式蒸汽调节阀操作应用案例应用场景与行业案例


  1. 供热系统

  • 案例:某集中供热项目采用自力式压力调节阀,实现分支管道压力稳定,用户端热水压力波动降低60%,供热效率提升15%。

  • 化工生产

  • 案例:在聚合反应中,通过自力式流量调节阀控制单体进料流量,反应平稳性提高20%,产品合格率提升至99%。

  • 天然气输送

  • 案例:某长输管道项目使用自力式压力调节阀,根据用气需求自动调整管道压力,泄漏率降低30%,输送效率提高12%。

  • 工业自动化

  • 案例:某炼油厂应用自力式调节阀后,系统压力波动降低80%,泵能耗减少12%,年节约成本超百万元。

五、ZZYP自力薄膜式蒸汽调节阀操作应用案例选型与维护要点

  1. 选型原则

  • 介质特性:根据腐蚀性、粘度选择材质(如不锈钢、铸钢)。

  • 工艺要求:确定阀门类型(单座阀、双座阀)、流量特性(等百分比、线性)及口径。

  • 附加功能:根据需求选择温度补偿、压力补偿等功能。

  • 日常维护

  • 消除应力:定期检查安装应力,避免阀杆变形导致泄漏。

  • 清洁管道:清除铁锈、焊渣等杂质,防止阀芯磨损。

  • 检查支撑:确保阀门支撑稳固,避免阀杆与阀座不对中。

  • 润滑传动:对手轮机构、电动执行器齿轮定期添加润滑剂,防止咬卡。


  • ZZYP自力式减压阀54.jpg

    六、ZZYP自力薄膜式蒸汽调节阀操作应用案例局限性与发展趋势

    1. 局限性

    • 调节范围有限:适用于中低压、中小流量场景,高压大流量需配合其他设备。

    • 控制精度受介质影响:压力波动大时调节精度下降,需优化设计或增加补偿装置。

    • 发展趋势

    • 智能化升级:集成传感器与数字控制技术,实现远程监控与自适应调节。

    • 材料创新:开发耐高温、耐腐蚀的新型合金材料,拓展应用边界。

    • 节能优化:通过结构优化降低流阻,进一步提升能源利用效率。

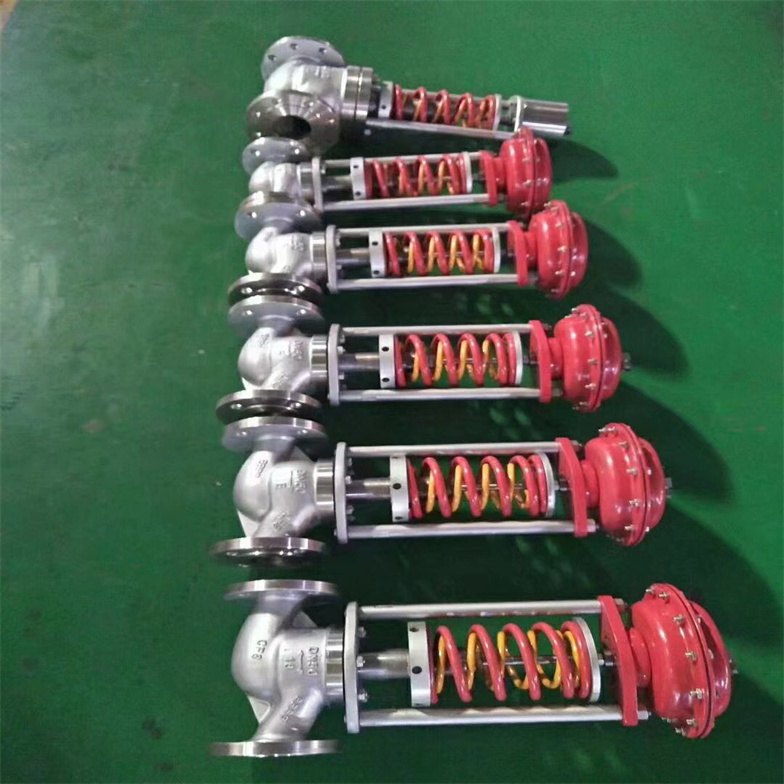

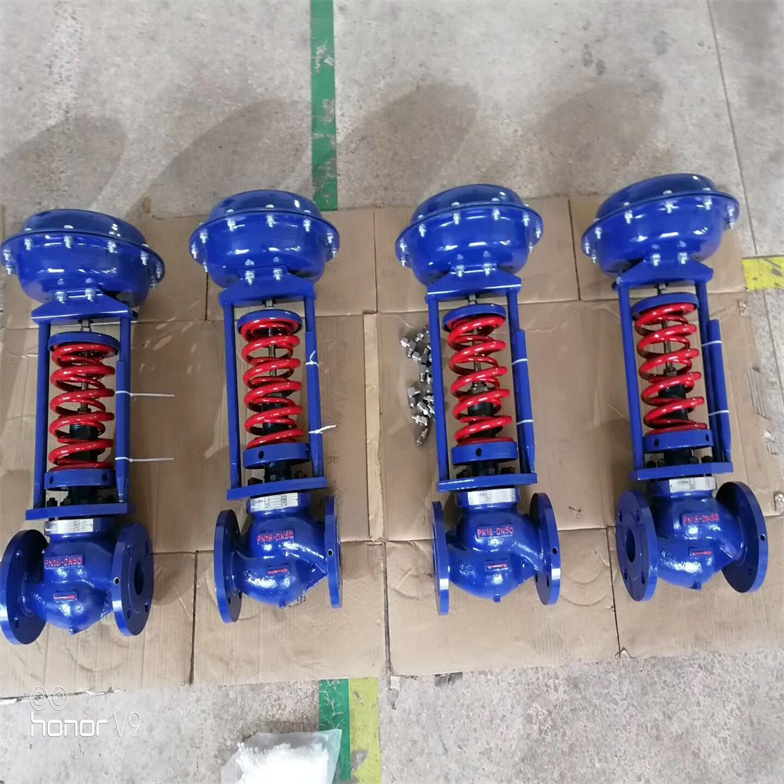

    • ZZY型自力式高压调节阀3.jpg

      ZZYP自力薄膜式蒸汽调节阀操作应用案例产品特点

      (1)自力式压力调节阀无需外加能源,能在无电无气的场所工作,既方便又节约了能源。
      (2)压力分段范围细且互相交叉,调节精度高。
      (3)压力设定值在运行期间可连续设定。
      (4)对阀后压力调节,阀前压力与阀后压力之比可为10:1~10:8。
      (5)橡胶膜片式检测,执行机构测精度高、动作灵敏。
      (6)采用压力平衡机构,使调节阀反应灵敏、控制精确。


      ZZYP自力薄膜式蒸汽调节阀操作应用案例

      序号



      型 号   及 规 格

      单位

      数量

      1

      自力式减压阀配件

      ZZYP自力式减压阀膜片PN16   DN15薄膜式



      进口压力0.34MPA,出口压力0.09MPA

      法兰标准HG/T20592-2009

      对角螺丝孔中心距 65mm

      4个螺丝孔,螺丝孔大小14mm



      4








      ZZYP自力薄膜式蒸汽调节阀操作应用案例技术参数

      公称通径DN20253240506580100125150200250300
      额定流量系数Kv7112030487512019030048076011001750
      噪音衡量系数Z值0.60.60.60.550.550.50.50.450.40.350.30.20.2
      允许压差
      (Mpa)
      PN161.61.51.21,0
      PN402.0
      阀盖形式标准型-17~+300℃、高温型+300℃~+450℃
      压盖型式螺栓压紧式
      密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
      阀芯形式单座、套筒型阀芯
      流量特性线性

      执行器参数

      有效面积(cm )32※80250630
      压力设定范围(MPa)0.8~1.60.1~0.60.015~0.150.005~0.035
      0.3~1.20.05~0.30.01~0.07
      保证压力阀正常工作的
      最小压差△Pmin(MPa)
      ≥0.05≥0.04≥0.01≥0.005
      允许上下膜室之间压差(MPa)2.01.250.40.15
      材料膜盖:钢板镀锌; 膜片:EPDM或FKM夹纤维
      控制管线、接头铜管或钢管10×1; 卡套式接头:R1/4"

      注:※该有效面积所对应的压力设定范围不适用于DN150-250。

      性能指标

      设定值偏差±8%
      允许泄露量
      (在规定实验条件下)
      硬密封4×0.01%阀额定容量
      软密封DN15~50DN65~125DN150~250
      10气泡/min20气泡/min40气泡/min

      工作温度

      公称通径15~125mm150~250mm
      密封型式硬密封≤150℃≤140℃
      冷却罐≤200℃冷却罐和加长件≤200℃
      冷却罐和散热片≤350℃ ※冷却罐和加长件≤300℃ ※
      软密封≤150℃

      注:※表示该阀允许工作温度,仅当介质为蒸汽时有效,且耐温至350℃需选用PN40的阀体。

      零件材料

      材料代号C(WCB)P(304)R(316)
      主要
      零件
      阀体WCB(ZG230-450)ZG1Cr18Ni9Ti(304)ZG1Cr18Ni12Mo2Ti(316)
      阀芯、阀座1Cr18Ni9Ti(304)1Cr18Ni9Ti(304)1Cr18Ni12Mo2Ti(316)
      阀杆1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni12Mo2Ti
      膜片丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶
      膜盖A3、A4钢涂四氟乙烯
      填料聚四氟乙烯、柔性石墨
      弹簧60Si2Mn
      导向套HPb59-1

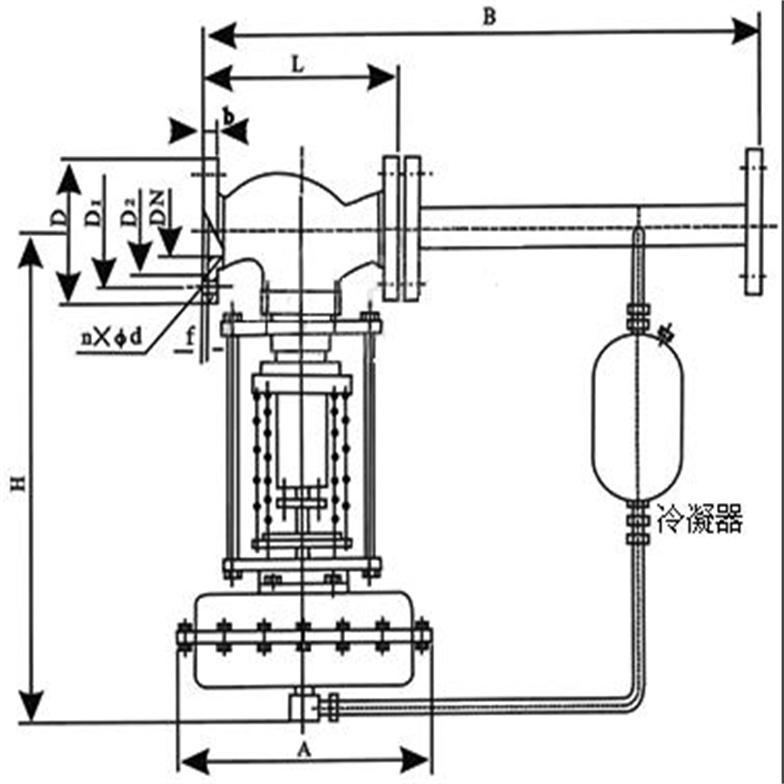

      外形结构图




      ZZYP自力薄膜式蒸汽调节阀操作应用案例主要外形尺寸

      公称通径(DN)20253240506580100125150200250300
      法兰接管尺寸(B)38351260386210231380180020002200
      法兰端间距(L)150160180200230290310350400480600730850
      压力调节范围(KPa)15-140H4755205407107808408809159401000
      A280308
      200-500H455500520690760800870880900950
      A230
      120-300H450490510680750790860870890940
      A176194280
      480-1000H445480670740780850860880930
      A176194280
      600-1500H445570600820890950100011001200
      A8596
      1000-2500H445570600820980950100011001200
      A8596
      大约重量(Kg)2637427290114130144180200250
      导压管接口螺纹M16X1.5



      自力式蒸汽调节阀作为工业管道系统中关键的流量控制设备,安装精度直接影响调节稳定性与系统能耗。许多技术人员在安装时因忽略细节,常出现调节失灵、管道堵塞等问题。今天就为大家拆解安装全过程的核心技巧,让阀门“装得准、用得稳"!


      一、ZZYP自力薄膜式蒸汽调节阀操作应用案例安装前准备工作

      安装前需完成三项核心准备:
      1. 设备检查:对照产品说明书核对阀门型号、公称压力、温度范围,检查外观是否有变形、划痕(尤其阀芯密封面需无损伤)。
      2. 环境确认:安装区域温度应低于80℃,管道内无蒸汽泄漏风险,且需预留足够操作空间(阀门两侧管道需距离墙面≥30cm)。
      3. 管道清理:安装前用压缩空气吹扫管道,清除焊渣、锈屑等杂质,避免堵塞阀芯。

      二、ZZYP自力薄膜式蒸汽调节阀操作应用案例安装过程关键要点

      1. 流向不可反装:蒸汽必须沿阀门箭头方向流动(进口端→出口端),反装会导致阀芯受力不均,调节时易卡顿失灵。
      2. 法兰连接需同心:阀门与管道法兰安装时,用水平仪校准垂直度,螺栓对角均匀拧紧(力矩值参考说明书,避免过紧导致密封垫撕裂)。
      3. 固定支架要牢固:阀门需用金属支架固定,支架间距≤1.5米,固定螺栓预留热胀冷缩调节余量(管道直径越大,支架间距应越小)。

      三、ZZYP自力薄膜式蒸汽调节阀操作应用案例调试与运行检查

      1. 压力测试:安装后关闭上下游阀门,缓慢充压至工作压力1.25倍,保压30分钟,检查法兰连接处有无渗漏(可用肥皂水涂抹检测)。
      2. 调节精度校准:开启阀门至1/3开度,观察压力表变化;逐步开大至80%开度,记录不同开度下的压力、流量数据,若偏差>±5%,需微调阀芯行程(建议由专业人员操作)。
      3. 运行监测:正常运行1周后,检查阀门有无异常噪音(≤75分贝为合格),管道支架有无变形,调节手柄应无卡顿感。

      自力式蒸汽调节阀安装需注重“细节把控",规范安装不仅能延长阀门寿命,还能降低系统能耗。建议安装后留存调试记录,后续维护时可参考数据优化运行参数。若有其他疑问,欢迎留言交流!


      ZZYP自力薄膜式蒸汽调节阀操作应用案例自力式压力调节阀的安装步骤和注意事项主要包括以下几个方面‌:

      ‌确定安装位置‌:选择安装位置时,需要考虑阀门与管道的口径、材质以及连接方式等因素,确保满足工艺过程的要求‌。

      ‌清理管道‌:在安装前,务必对管道进行完整清理,以避免杂质、异物进入阀门内部,影响阀门的正常运行和加剧阀门的磨损。清理后,还需检查管道法兰,确保垫圈表面光滑‌。

      ‌检查阀门‌:在安装前,需要检查阀门的外观是否损坏,紧固件是否松动,流道中是否有污染物等。同时,仔细检查产品的型号、位置号和规格是否匹配‌。

      ‌连接阀门与管道‌:将阀门与管道进行连接时,应确保阀门不被弯曲变形,并确保连接牢固可靠‌。

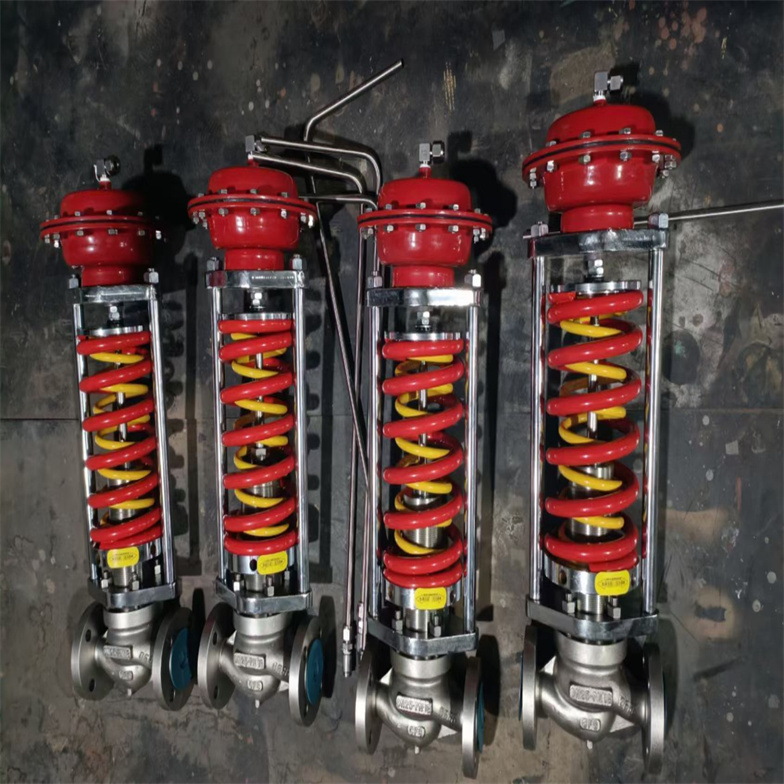

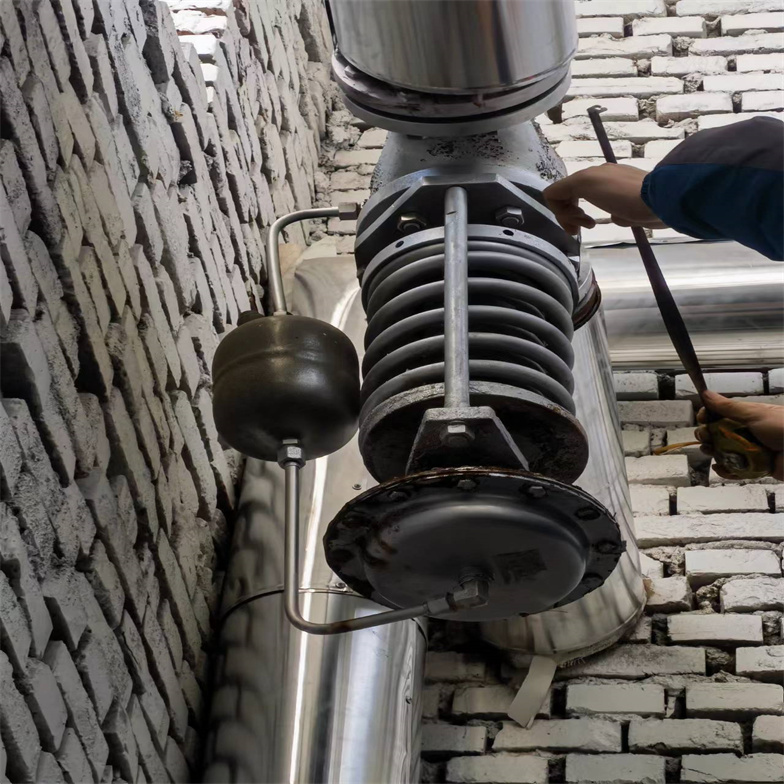

      ‌安装姿态‌:自力式调节阀一般应垂直安装,特殊情况下可以倾斜。如果倾斜角度很大或者阀本身自重太大,应对阀增加支承件保护。当介质温度低于80℃时,阀门可正立或倒立安装;当介质温度高于80℃时,阀门必须倒立安装,即阀体在上,执行器在下‌。

      ‌取压点设置‌:取压点应在远离自力式调节阀的适当位置,压力开启调节阀应大于管径的2倍,压力关闭调节阀应大于管径的6倍。取压接头应在管道的顶部或侧面,不应安装在底部,以防止杂质进入致动器‌。

      ‌环境条件‌:自力式调节阀要求环境温度应在-25~60℃范围,相对湿度≤95%。如果安装在露天或高温场合,应采取防水、降温措施。在有震源的地方要远离振源或增加防振措施‌。

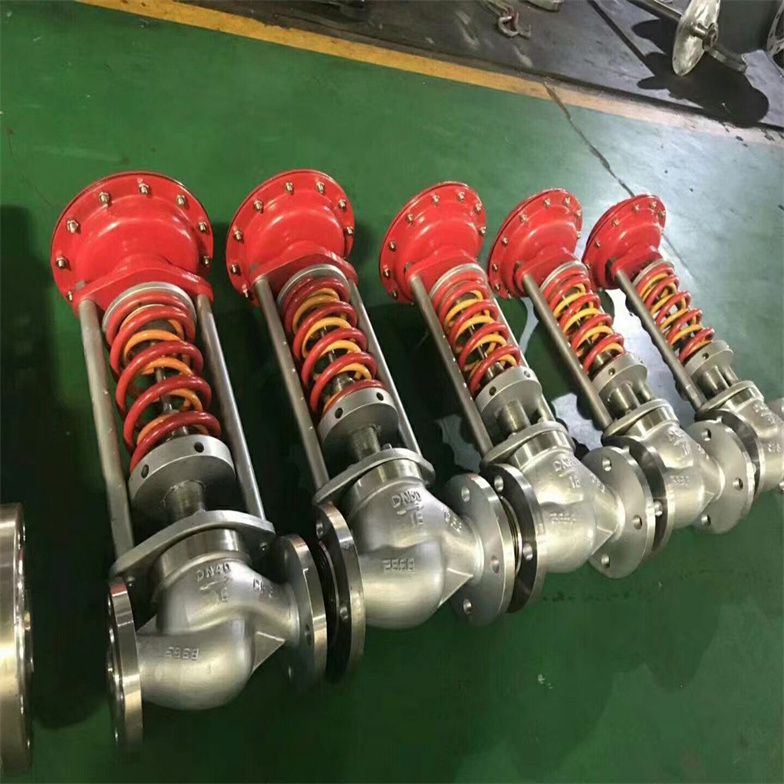

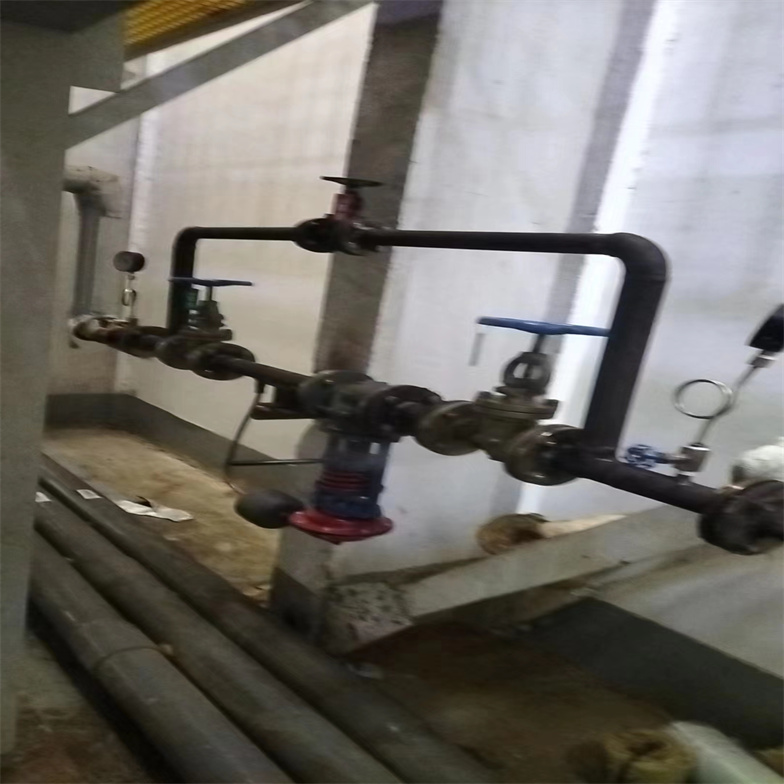

      ‌考虑旁通管路‌:为了使自力式调节阀在发生故障或维修的情况下使生产过程能继续进行,应加旁通管路‌。

      ‌注意压力范围‌:被控压力参数不应接近或超过选择的压力调整范围的极限值,应根据工艺情况留有一定余量,以避免后期发生超压造成的危险‌。

      ‌安装完成后,应进行测试和调试‌,确保阀门工作正常并满足工艺要求。同时,定期进行维护和检查,以确保阀门的长期稳定运行‌。
