GUD系列电动真空隔断气流球阀应用案例

GUD系列电动真空球阀是在1.3×10-7～6×105Pa的真空系统中用来开启或隔断气流的气动阀门，广泛适用各类气体，液体等正、负压力管道系统，符合GMP标准。电动真空球阀是一种专为真空系统及正负压管道设计的流体控制装置。它将‌电动执行机构‌与‌真空球阀本体‌结合，通过外接电源或外部控制信号（如4~20mA）驱动阀杆带动球芯旋转90°，实现管路中介质的‌切断、接通或流量精确调节‌。

其核心特点是：既能在高真空（甚至超高真空）环境下工作，也能在正压、低压工况下使用，且‌支持任意位置安装‌。

二、GUD系列电动真空隔断气流球阀应用案例工作原理

表格

环节 说明

启闭原理‌ 电动执行器驱动阀杆，带动球芯旋转90°；球芯通孔与管道对齐时为全开，球芯实心面封堵管道时为全关

密封原理‌ 球体与阀座之间形成球面密封，密封力随介质压力增大而增大；配合精密研磨（表面粗糙度Ra≤0.1μm），实现双向密封

调节原理‌ 接收4~20mA等标准信号，可将球芯停在任意中间开度，实现等百分比特性的比例流量调节

驱动方式‌ 回转型电动驱动装置（内置伺服电机+减速器+传动机构），支持电动/手动双模式，断电时可手动操作

三、GUD系列电动真空隔断气流球阀应用案例主要技术参数

表格

参数 典型范围

工作压力‌ 真空段：1.3×10⁻⁷ Pa ~ 1×10⁵ Pa；正压段：≤6×10⁵ Pa（约0.6 MPa）

公称通径‌ DN15 ~ DN300（真空常用DN15~DN100）

工作温度‌ 软密封（PTFE/氟橡胶）：-30℃ ~ +150℃；耐高温密封（PPL）：-30℃ ~ +230℃；金属密封：可达+450℃

漏率‌ 软密封：≤1×10⁻¹⁰ Pa·m³/s；金属密封：≤1.3×10⁻⁸ Pa·L/s；高配可达1×10⁻¹² Pa·m³/s

启闭时间‌ DN≤32约20秒，DN≥40约30秒

电源电压‌ AC220V / AC110V / AC380V / DC24V（可选）

控制模式‌ 开关型（全开/全关）、调节型（4~20mA信号）

防护等级‌ IP65（标准），可选IP67/IP68

防爆等级‌ 可选配Ex d II BT4/BT6

使用寿命‌ ≥20,000次

四、GUD系列电动真空隔断气流球阀应用案例核心结构与材料

1. 阀体结构

结构形式‌：浮动直通式，三片式阀体设计（便于维护与清洁）

全通径设计‌：球芯通孔与管道内径一致，流阻系数≤0.3，支持大流量通过、减少压降

2. 主体材质

表格

部件 常用材料

阀体 304不锈钢、316L不锈钢（耐腐蚀、耐高压、符合卫生级要求）

球体 316L不锈钢

阀杆 不锈钢

密封件 增强聚四氟乙烯（PTFE）、氟橡胶（FPM）、对位聚苯（PPL）、金属密封（堆焊/钴基合金）

轴封 不锈钢波纹管密封（消除外泄漏）

3. 连接方式

快卸法兰‌（GB4982）—— 适用于高真空段

活套法兰‌（GB/T6070）—— 适用于正压段

焊接法兰‌—— 高强度、连接

螺纹连接‌（NPT/BSP）—— 小口径场合

卫生级法兰‌（ISO-2852）—— 制药/食品行业

五、核心性能特点

宽压力兼容‌：从超高真空（1.3×10⁻⁷ Pa）到正压（6×10⁵ Pa）全覆盖，正负压同用

极低漏率‌：通过特殊密封结构设计，满足高真空及超高真空环境要求

双向密封‌：正反向均能可靠密封，无泄漏

低扭矩启闭‌：开关扭矩小，可配置小型电动执行器

结构紧凑‌：重量轻、体积小、安装位置灵活

自动化友好‌：支持DCS/PLC远程控制、信号反馈、智能联锁

耐腐蚀‌：适配酸碱气体、液体及高纯度介质

维护便捷‌：三片式结构便于在线拆洗与更换密封件

六、GUD系列电动真空隔断气流球阀应用案例典型应用领域

表格

领域 具体应用场景

半导体/电子‌ 真空腔体通断、高纯气体管路控制、光刻机真空排气管路

制药/生物工程‌ 无菌管道切换、发酵罐真空控制、符合GMP标准

食品/饮料/乳品/酒业‌ 物料管路通断、卫生级要求场合

化工‌ 酸碱管路控制、腐蚀性气体处理、真空精馏装置

科研‌ 加速器真空系统、实验装置气路控制、高压差真空测试平台

航空航天‌ 燃料/氧化剂管路（需金属密封+防爆）

真空镀膜‌ 快速启闭控制镀膜气体流量，保障膜层均匀性

主要性能：
● 漏率： ≤1.3×10-9Pa.M3/S；
● 压力范围：1.3×10-7Pa～6×105pa；
● 工作温度：-30℃～+232℃；
● 工作电压：220V；
● 工作介质：水、蒸气、酸、碱；
● 安装位置：任意；
● 寿命：≥20000次。
原理：采用电动执行器驱动阀杆转 90º达到开关目的。

GUD系列电动真空球阀的性能特点：
● 密封结构设计独特，漏率可达到＜1×10-10Pa.M3/S,改变了球阀不能满足高真空、超高真空的现状；
● 开关扭矩小，配置电动执行器小，工作稳定、可靠；
● 结构紧凑，重量轻，外形简洁、美观；
● 该阀既能适用高真空，又能适用一定的正压力下使用；
由于球阀全通导，又能达到超高真空要求，所以也能适用于加速器真空系统。


主要零件材料：
阀体　　304、316L；   球体　　316L；
密封件　增强聚四氟乙烯

法兰连接尺寸：
快卸法兰连接尺寸 (标准：GB4982)

GUD系列电动真空隔断气流球阀应用案例

卫生级法兰连接尺寸 (标准：ISO-2852)

活套法兰连接尺寸 (标准：GB6070)

电动球阀的安装步骤及注意事项如下：

一、GUD系列电动真空隔断气流球阀应用案例安装步骤

1. 准备阶段

• 根据系统需求和管道布置，确定电动球阀的安装位置。

• 确保电动球阀与管道前后的管道同轴，电动球阀上的两个法兰封面应平行。

• 准备好所需的工具和材料，包括螺丝刀、扳手、螺栓、垫圈、密封垫等。

• 拆除电动球阀两端的连接形式（如法兰、焊接等）时的保护件。

• 清洁与检查

• 清洁安装位置上的管道口，确保没有杂物和污垢。

• 检查电动球阀的完整性，包括阀体、球体、密封件等部件是否完好。

• 检查电动球阀的开关状态是否正常，确保。

• 安装与连接

• 将电动球阀的法兰与管道的法兰对齐，用螺栓和垫圈将电动球阀固定在管道上。注意要均匀拧紧螺栓，以确保安装牢固。

• 连接电动执行器与球阀，确保连接正确。

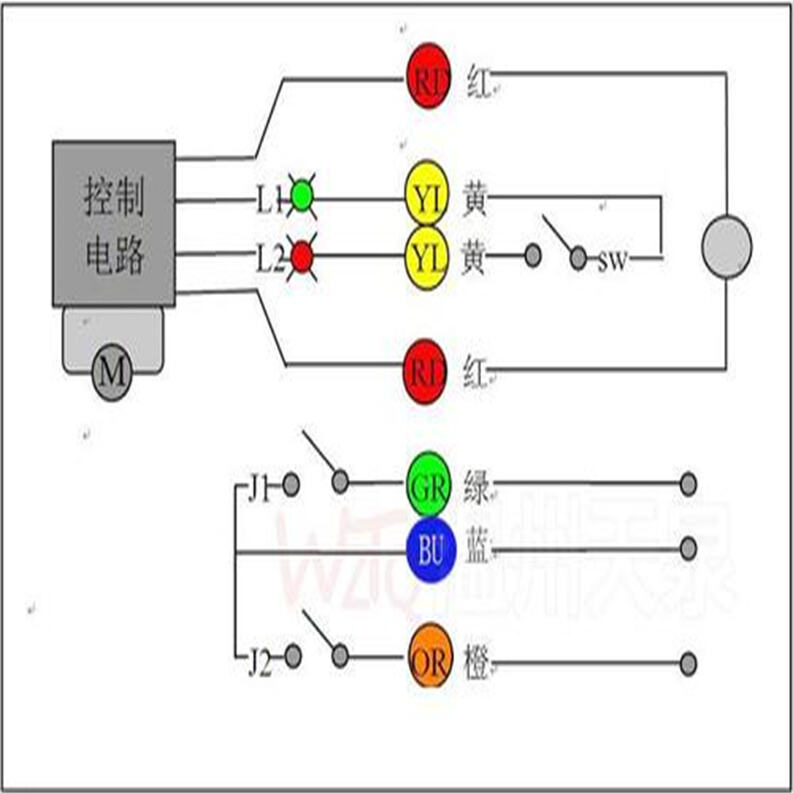

• 根据电动球阀的型号和电动执行器的要求，正确连接电源和控制线。

• 调试与测试

• 完成安装后，对电动球阀进行调试和测试。

• 通过操作电动执行器，测试电动球阀的开关状态，确保正常工作。

• 检查电动球阀与管道法兰结合面的密封性能，确保没有泄漏。

二、GUD系列电动真空隔断气流球阀应用案例注意事项

1. 安装位置

• 电动球阀应安装在易于操作和观察的位置，以便于后期的维护和检修。

• 带有执行机构的电动球阀应直立安装，即安装在水平管道上，且驱动装置处于管道上方。

• 密封性

• 安装过程中要确保电动球阀与管道法兰之间的密封垫完好，并按照管路设计要求进行安装。

• 安装完成后要检查电动球阀的密封性能，确保没有泄漏。

• 清洁与润滑

• 在安装前要确保电动球阀的内部清洁，没有杂物和污垢。

• 对于需要润滑的部件，要按照规定进行润滑。

• 电气连接

• 在连接电源和控制线时，要确保接线牢固、准确无误。

• 要进行接地保护措施，确保安全可靠。

• 操作与维护

• 在操作电动球阀时，要按照操作规程进行，避免误操作导致设备损坏或人员受伤。

• 要定期对电动球阀进行检查和维护，确保其长期稳定运行。

• 安全注意事项

• 在安装和调试过程中，要严格遵守安全操作规程，确保人员和设备的安全。

• 如遇不确定的问题或异常情况，应及时停机并寻求专业人士的帮助。

综上所述，电动球阀的安装步骤包括准备阶段、清洁与检查、安装与连接以及调试与测试等步骤。在安装过程中需要注意安装位置、密封性、清洁与润滑、电气连接以及操作与维护等方面的要求。同时，还要严格遵守安全操作规程，确保人员和设备的安全。
