一、QZF-89石化储罐全天候防冻防爆呼吸阀选型分析的功能与特性

与普通的呼吸阀相比，全天候防冻防火呼吸阀拥有更功能和更的特性，能够适应更恶劣的工作环境，提供更可靠的安全保障。

其主要功能包括：平衡储罐内外气压。随着温度变化，储罐内气体体积会发生变化，导致内外气压产生差异。呼吸阀能够自动打开和关闭，平衡内外气压，防止储罐变形或破裂。防止液体泄漏。在储罐压力降低时，呼吸阀能够防止罐内液体泄漏，避免造成环境污染和安全事故。防止外界空气进入。在储罐压力升高时，呼吸阀能够防止外界空气进入，避免造成火灾或爆炸等安全事故。

其的特性主要体现在：全天候工作。能够在各种气候条件下（高温、低温、雨雪等）稳定可靠地工作，不受环境影响。防冻性能。在低温环境下，阀门内部不会结冰，保证其正常工作。防火性能。采用阻燃材料和设计，能够有效防止火灾的发生和蔓延。高可靠性。采用优质材料和先进工艺制造，具有高可靠性和长寿命。精确控制。能够精确控制气体进出，保证储罐内气压稳定。低维护。设计简单，维护方便，减少维护成本和停机时间。

在石油化工、电力、制药等行业，储罐的安全至关重要。储罐内外的气压差会造成储罐的变形甚至损坏，而呼吸阀作为储罐的关键安全部件，担负着平衡内外气压、防止储罐变形和泄漏的重要责任。其中，进口全天候防冻防火呼吸阀凭借其优异的性能和可靠的质量，成为众多用户的。

本文将深入探讨进口全天候防冻防火呼吸阀的特性、功能、应用以及选择要点，帮助读者更好地了解这一重要的安全设备。QZF-89全天候防火呼吸阀采用抽屉防火结构，便于清洗及维护，是安装在固定顶罐上的通风装置，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用。该阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。该阀具有防冻性能，适用于寒冷地区。

标准规范

制造标准：GB5908-86；SY7511-87
法兰标准：HG20592-97；JB/T78-94
检验标准：SY/T0511-1996《石油储罐呼吸阀》；API2000

工作原理

QZF-89全天候防火呼吸阀利用正负压阀盘的重量来控制储罐的排气正压和吸气负压。当罐内介质的压力在呼吸阀的控制操作压力范围之内时，呼吸阀不工作，保持油罐的密闭性;当往罐内补充介质，使罐内上部气体空间的压力升高，达到呼吸阀的操作正压时，压力阀被顶开，气体从呼吸阀呼出口逸出，使罐内压力不在继续增高;当往罐外抽出介质，使罐内上部气体空间的压力下降，达到呼吸阀的操作负压时，罐外的大气将顶开呼吸阀的负压阀盘顶开，使外界气体进入罐内，使罐内的压力不再继续下降，让罐内与罐外的气压平衡，来保护储罐的安全装置。

二、QZF-89石化储罐全天候防冻防爆呼吸阀选型分析防冻防火呼吸阀的应用领域

全天候防冻防火呼吸阀广泛应用于各种储罐的保护，其应用领域涵盖众多行业：

石油化工行业：用于储存石油、天然气、化工原料等易燃易爆液体的储罐，防止火灾和爆炸。电力行业：用于储存变压器油、润滑油等重要液体的储罐，保证电力设备的稳定运行。制药行业：用于储存药品、溶剂等重要液体的储罐，确保药品质量和安全。食品行业：用于储存食品原料、饮用水等液体的储罐，保证食品安全和卫生。环保行业：用于储存污水、废液等液体的储罐，防止环境污染。

在这些行业中，进口全天候防冻防火呼吸阀的应用能够有效地提高储罐的安全性和可靠性，减少安全事故的发生，保障生产的顺利进行。

呼吸阀，作为安全阀的一种，其核心功能是确保储罐内的压力维持在正常水平，从而防止因超压或超真空而导致的储罐损坏。同时，它还能有效减少液体因挥发而造成的损耗。这种阀门常与阻火器联合使用，以确保安全。根据国家相关规范，甲、乙类液体的固定顶罐必须配备阻火器和呼吸阀。

全天候阻火呼吸阀，作为石化储罐的新型安全设备，不仅具有出色的阻火和呼吸性能，还兼具轻便的重量和便捷的维修特点。它特别适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品，例如汽油、煤油、柴油、原油以及苯、甲苯、乙醇等介质。在-35℃至+60℃的温度范围内，该设备都能稳定工作。

对于安装原油、汽油、煤油、轻柴油、芳烃等介质的固定顶式储罐而言，全天候阻火呼吸阀是的主要安全设备。它不仅有助于减少蒸发损耗，还能在储罐受到超压或真空威胁时提供保护。此外，该设备还具备通风量大、密封性能优异、泄漏量小以及耐腐蚀等特性。

全天候阻火呼吸阀，作为一种重要的安全设备，被广泛应用于石化储罐中。它不仅满足了储罐大小呼吸的通气需求，还与阻火器协同作用，安装在储存甲、乙、丙类液体的储罐顶部。这一设计旨在确保储罐在面临超压或真空时能够得到有效保护，从而防止储罐损坏，并显著减少介质蒸发造成的损耗。该设备严格遵循石油工业标准GB5908-97和SY7511-87进行制造和验收，确保其质量和性能的可靠性。此外，全天候阻火呼吸阀还配备了静电接地线，与罐体保持等电位，进一步增强其安全性能。其防冻设计也使其适用于寒冷地区的使用需求。总的来说，全天候阻火呼吸阀有效结合了全天候呼吸阀和防火器的优点，为石化储罐提供了全的保护。

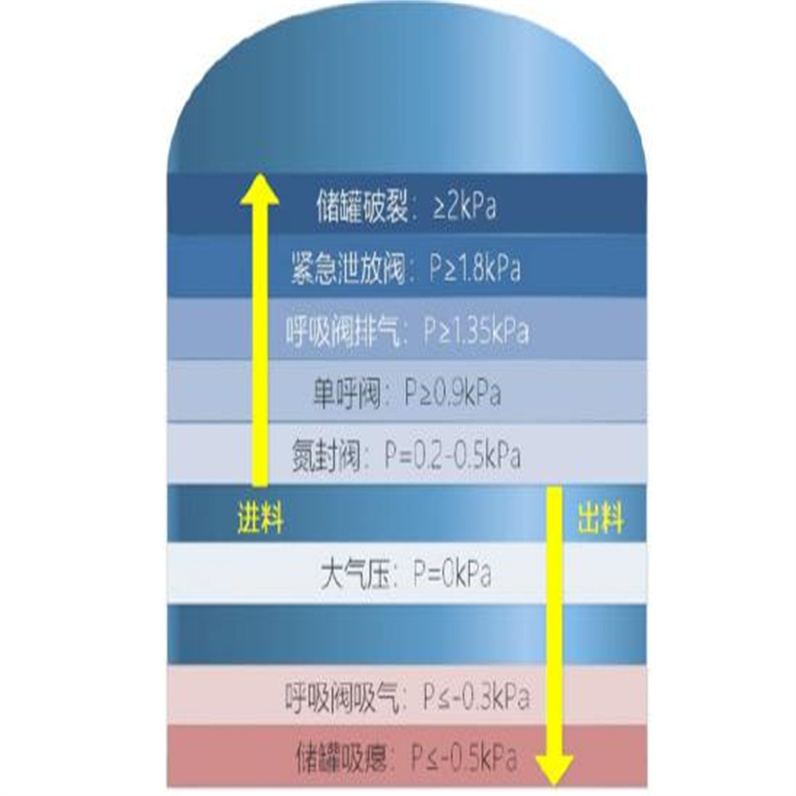

二、操作压力范围

A正压：355Pa，对应36毫米汞柱；负压：295Pa，对应30毫米汞柱。
B级正压：980Pa，对应100毫米汞柱；负压同为295Pa，即30毫米汞柱。
C级正压：1765Pa，对应180毫米汞柱；负压依旧为295Pa，即30毫米汞柱。

三、QZF-89石化储罐全天候防冻防爆呼吸阀选型分析全天候防冻防火呼吸阀的选择要点

选择合适的进口全天候防冻防火呼吸阀，需要考虑以下几个关键因素：

储罐的尺寸和类型：不同尺寸和类型的储罐需要选择不同规格的呼吸阀。储罐内介质的特性：不同介质对呼吸阀的材料和性能要求不同。工作环境的条件：温度、湿度、压力等环境条件会影响呼吸阀的选择。安全要求：根据安全法规和行业标准选择合适的呼吸阀。价格和维护成本：在满足性能要求的基础上，选择性价比高的产品。在选择时，建议咨询专业的技术人员，根据实际情况选择合适的呼吸阀型号和规格，以确保储罐的安全和可靠运行。

QZF-89石化储罐全天候防冻防爆呼吸阀选型分析操作压力

通气量表

QZF-89石化储罐全天候防冻防爆呼吸阀选型分析外形结构图

QZF-89石化储罐全天候防冻防爆呼吸阀选型分析主要外形尺寸

四、QZF-89石化储罐全天候防冻防爆呼吸阀选型分析的维护与保养

为了保证进口全天候防冻防火呼吸阀的长期稳定运行，需要进行定期的维护和保养。

定期检查：定期检查阀门的密封性、灵活性以及外观是否有损坏。清洁阀门：定期清洁阀门，去除污垢和杂质。更换部件：根据使用情况，及时更换磨损或损坏的部件。记录维护情况：详细记录维护保养的时间、内容和结果，以便于追踪和管理。

正确的维护和保养能够延长呼吸阀的使用寿命，降低维护成本，并提高储罐的安全性能。

QZF-89石化储罐全天候防冻防爆呼吸阀选型分析维护与保养

为确保全天候阻火呼吸阀的持续稳定运行，正确的维护与保养至关重要。
为确保全天候阻火呼吸阀的持续稳定运行，以下维护与保养措施：

1. 定期拆下波纹阻火层进行清洗，建议每3-6个月进行一次。务必确保阻火层上的每个孔洞畅通无阻，以防止任何堵塞现象，从而保障安全使用。

2. 定期检查通气正、负阀盘的动作是否保持灵活。同时，需仔细查看导杆与阀盘的接触密封部分是否有损坏迹象，若发现损坏，应立即进行调换。

3. 在进行维护检查和重新安装时，应确保阀内各结合面能够严密配合，同时阀盘应能够升降自如，无任何阻碍。

4. 当新阀启用时，务必在安装前清除阀盘间的防震物，以避免呼吸阀失灵的情况发生。

五、QZF-89石化储罐全天候防冻防爆呼吸阀选型分析结语

全天候防冻防火呼吸阀作为一种关键的安全设备，在保障储罐安全方面发挥着至关重要的作用。选择合适的呼吸阀，并进行定期的维护和保养，能够有效降低安全风险，提高生产效率，并为企业创造更大的经济效益。 选择正规渠道采购，并仔细阅读产品说明书，是确保安全可靠运行的关键。

呼吸阀在正常状态下主要起密封作用，但在以下情境中会开始工作：

(1) 储罐输出物料时，呼吸阀会吸入空气或氮气。

(2) 向储罐内灌装物料时，呼吸阀会呼出罐内气体。

(3) 罐内物料蒸汽压因气候变化等原因而升高或降低时，呼吸阀会相应地呼出蒸汽或吸入空气或氮气（通常称为热效应）。

(4) 发生火灾时，储罐因呼出气体受热导致液体蒸发量剧增，呼吸阀会向外呼出气体，以防止储罐因超压而受损。

(5) 在其他工况下，如挥发性液体的加压输送、内外部传热装置的化学反应以及操作失误等，呼吸阀会进行相应的呼出或吸入操作，以避免储罐因超压或超真空而受损。

022.QZF-89石化储罐全天候防冻防爆呼吸阀选型分析 呼吸阀的安装要点

(1) 呼吸阀应安装于储罐顶部的最高点。这样设计有助于减少蒸发损耗，并为呼吸阀提供最直接、最大的通道。

(2) 在大型或关键储罐上，为降低单台呼吸阀故障风险，可以安装两台呼吸阀。工艺设计时，通常会将这两台呼吸阀的吸入和排出压力梯度进行巧妙设计，确保正常情况下只有一台在工作，另一台作为备用。

(3) 若单个呼吸阀的呼吸量不足以应对大呼吸量，可以安装两个或更多呼吸阀。当安装两个时，它们应对称布置在罐顶中心，以确保平衡。

(4) 若呼吸阀用于氮封储罐，氮气供气管的接管位置应远离呼吸阀接口，并深入罐内约200mm，以确保氮气能有效封存，而非直接排出。

(5) 在寒冷地区，当历年最冷月份的平均温度低于或等于0时，呼吸阀应采取防冻措施。

033.QZF-89石化储罐全天候防冻防爆呼吸阀选型分析 呼吸阀的故障与异响问题

3.1 ► 常见故障

呼吸阀可能出现漏气、卡死、粘结、堵塞、冻结等问题。漏气通常是由于呼吸阀的各个部件如阀与阀盘、阀盘或阀座发生变形，或是阀盘导杆出现倾斜等问题所导致。卡死则可能由于呼吸阀安装不正确、油罐变形导致阀盘导杆歪斜，以及阀杆锈蚀等原因造成。

3.2 ► 异响问题

当呼吸阀的阀盘落下与阀座接触时，会产生一定的声音，这是正常现象。然而，如果呼吸阀一直发出晃荡的声音，可能存在以下问题：

1. 阀门选型问题：若呼吸阀口径选择过小，当呼吸阀开启时，其泄放量不足以迅速平衡系统内的压力，从而导致“chatter"现象。

2. 若是弹簧式呼吸阀，需检查弹簧是否发生故障。

3. 挥发性储罐若未充氮，介质挥发会导致压力上升，进而影响呼吸阀的正常工作。

044. QZF-89石化储罐全天候防冻防爆呼吸阀选型分析呼吸阀的维护措施

在日常巡检及每次作业时，都应对呼吸阀进行细致的观察与分析。这包括检查储罐罐体和呼吸阀阀体是否有异常迹象，观察呼吸阀在储罐进出物料时的运行状态，以及确认U型压力计的压表读数是否正常。同时，还需检查封口网是否完好无损、畅通无阻，以及储罐管道式呼吸阀阀体是否存在漏气现象。

①首先，需要打开呼吸阀的顶盖，仔细检查其内部的各个部件，如阀盘、阀座、导杆、导孔和弹簧等，看是否有生锈或积垢的现象。一旦发现，应立即进行清洁，必要时可使用煤油进行清洗。

②接着，要检查阀盘的活动是否顺畅，是否存在卡死的情况。同时，也要关注密封面的状况，即阀盘与阀座之间的接触面是否良好。若发现问题，应及时进行修复。

③此外，还需检查阀体封口网的状况，确保其完好无损，并清除可能存在的冰冻或堵塞现象。

④同时，也不能忽视压盖衬垫的密封性。若发现不严密的情况，应及时进行更换，并给螺栓加油以保持其润滑。

针对不同类型的呼吸阀和使用环境，还需遵循特定的检查频率。 例如，全天候阻火呼吸阀在冬季使用时，需每周至少检查一次，以防止阀盘与阀座因寒冷结冰而粘住导致失灵。而对于地面罐和半地下罐的全天候防爆呼吸阀，则需根据季节的不同调整检查频率，一、四季度每月检查两次，二、三季度每月检查一次。通过这些定期的检查和保养措施，可以确保呼吸阀的安全运行。
