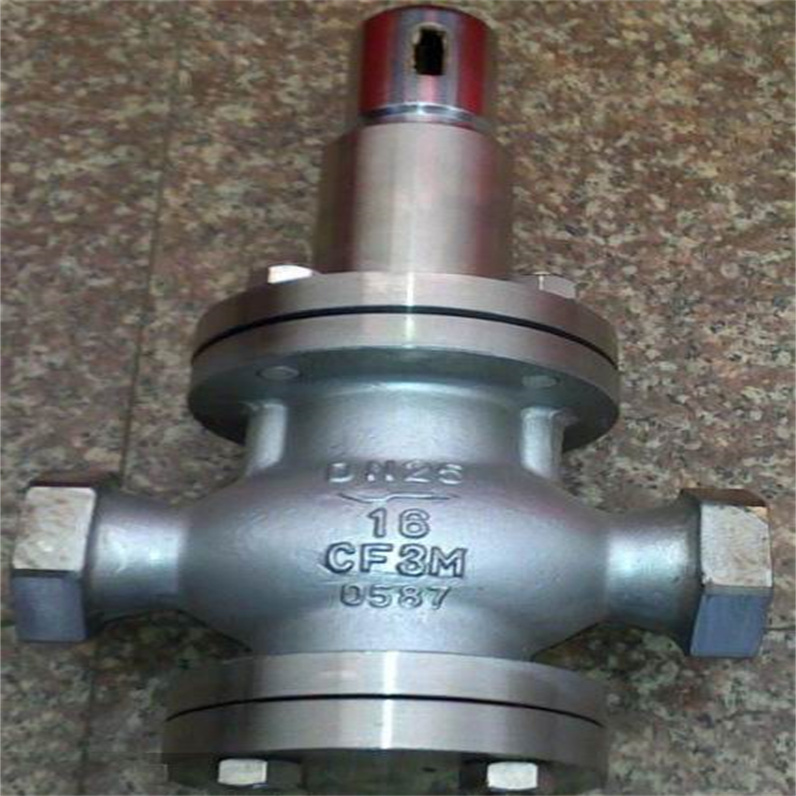

Y12X弹簧薄膜式管螺纹减压阀技术参数

Y12X-16P不锈钢内螺纹减压阀是一种运用介质自身能量来调节与控制管道压力的智能型球阀。适于生活给水、消防给水及其他工业给水系统,通过调节阀减压导阀,即可调节主阀的出口压力。出口压力不因进口压力、进口流量的变化而变化，安全靠谱地将出口压力维持在设采收上，并可依照还要调节设定值达到减压的目的。该阀减压准确，功耗稳定、安全靠谱、安装调节便于，使用寿命长。内螺纹的减压阀主要为口径在DN1-50的蒸汽减压阀，水用减压阀，气体减压阀和气瓶减压阀，只有分清楚内螺纹减压阀的螺纹标准和螺纹规格，才能选好产品型号和接口的管道标准。
弹簧薄膜式减压阀主要由弹簧、薄膜和阀体三部分组成。其中，弹簧是关键部件，它能够通过伸缩来平衡阀芯上的液压力和弹簧力。薄膜将阀体分隔成进出口两个油室，进口油室通过管道与高压油源连接，出口油室则通过管道与低压油路连接。

本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。 在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。 本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。内螺纹减压阀的内螺纹连接的形式主要是NPT，PT，G螺纹。
一、Y12X弹簧薄膜式管螺纹减压阀技术参数管螺纹
NPT，PT，G　都是管螺纹．
1、NPT 是 National (American) Pipe Thread 的缩写，属于美国标准的 60 度锥管螺纹，用于北美地区．国家标准可查阅 GB/T12716-1991，常见的产品有NPT内螺纹蒸汽减压阀，NPT内螺纹水用减压阀，NPT内螺纹气体减压阀，NPT内螺纹气瓶减压阀。
2、PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为 1:16． 国家标准可查阅 GB/T7306-2000
3、G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001
另外螺纹中的1/4、1/2、3/4标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一吋等于８分，1/4 吋就是２分，1/2是四分，3/4是6分如此类推．
G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。
ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc；
常见的产品有G螺纹蒸汽减压阀，G螺纹水用减压阀，G螺纹气体减压阀，G螺纹气瓶减压阀。

二、Y12X弹簧薄膜式管螺纹减压阀技术参数公制螺纹
公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，
公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。
公制螺纹用公制单位， 美英制螺纹用英制单位。
公制螺纹比如M18*1.5，这种螺纹是不能直接密封的，是起到紧固的作用
三、Y12X弹簧薄膜式管螺纹减压阀技术参数螺纹和管径的区别
管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸
四、要选择哪种螺纹的减压阀，必须看与之连接的管道的螺纹形式，这样才能想匹配；比如管道是NPT螺纹的，你如果选择G螺纹，虽然可以拧上阀门，但阀门和管道之间是无法密封的。

在液压系统中，弹簧薄膜式减压阀是一种重要的元件，它能够将高压油液转化为低压油液，从而为系统中的其他元件提供更加稳定的工作环境。下面，本文将详细介绍弹簧薄膜式减压阀的工作原理。

二、Y12X弹簧薄膜式管螺纹减压阀技术参数的工作原理
当高压油液从进口油室进入弹簧薄膜式减压阀时，油液压力作用在薄膜上，使薄膜向下弯曲。随着油液压力的增加，薄膜弯曲程度加大，弹簧压缩量也增加。此时，弹簧力逐渐增加并作用于阀芯上，使阀芯向下运动。当进口油液压力与弹簧力达到平衡时，阀芯保持静止状态。
在弹簧薄膜式减压阀工作时，进口油液的一部分通过阀芯与薄膜之间的间隙流入出口油室。由于出口油室压力低于进口油室压力，因此流出的油液会迅速被吸走。随着油液的不断流入和流出，出口油室中的压力逐渐上升，直至达到系统的要求。
当出口压力达到预定值时，可通过调节弹簧的预压缩量来控制出口压力。弹簧薄膜式减压阀具有灵敏的响应速度和稳定的压力控制精度，因此被广泛应用于各种液压系统中。

Y12X弹簧薄膜式管螺纹减压阀技术参数技术参数：

1、公称压力：1.0MPa、1.6MPa、2.5MPa

2、壳体实验压力：P=1.5PN

3.密封实验压力：P=1.1PN

4、出口压力：PN1.0MPa调节阀0.09~0.8MPa

PN1.6MPa调节阀0.10~1.2MPa

PN2.5MPa调节阀0.15~1.6MPa

5、适用介质：水

6、适用气温：0℃～80℃

Y12X弹簧薄膜式管螺纹减压阀技术参数性能规范

减压阀流量系数(Cv)

主要零件材料

Y12X弹簧薄膜式管螺纹减压阀技术参数外形结构图

Y12X弹簧薄膜式管螺纹减压阀技术参数主要外形尺寸

减压阀是工业和家庭中常见的设备，它主要用于降低管道中的压力并维持稳定的出口压力。正确安装和使用减压阀对于保障设备和人身安全至关重要。以下将详细介绍减压阀的安装方法，并解答关于防爆减压阀的常见疑问。

一、Y12X弹簧薄膜式管螺纹减压阀技术参数的正确安装方法

1. 确定安装位置：减压阀通常应垂直安装在水平管道上，确保介质流动方向与阀体上的箭头方向一致。同时，应避免在有强烈震动或冲击的场合安装。

2. 准备管道：在安装前，应对管道进行清洗，去除可能影响减压阀性能的杂质。同时，检查管道是否存在损坏或变形，确保管道的平直和光滑。

3. 安装过滤器：为了保护减压阀，防止杂质进入，应在进水侧安装过滤器。过滤器的目数应根据介质和工作压力来选择。

4. 连接减压阀：将减压阀与管道连接，确保连接处密封良好。使用适当的密封材料和紧固件，避免泄漏。

5. 调整压力：安装完成后，需要对减压阀进行调整，以达到所需的出口压力。调整时应遵循产品说明书中的步骤，避免过度调整导致设备损坏。

二、Y12X弹簧薄膜式管螺纹减压阀技术参数是否需要每次都按？

防爆减压阀上的防暴按键是一种安全保护装置，能在压力过高或过低时提供保护。然而，这并不意味着每次使用都需要按下防暴按键。

实际上，防暴按键只需要在安装或拆卸时按一下即可。如果每次使用都要按一下，反而会导致阀芯损坏，影响减压阀的正常使用。因此，用户在使用防爆减压阀时，应注意避免频繁按压防暴按键。

此外，定期检查和维护减压阀也非常重要。用户应定期检查阀体、密封件和弹簧等部件的磨损情况，并及时更换损坏的部件。同时，保持减压阀的清洁和干燥，避免杂质和水分的影响。

总结来说，正确安装和使用减压阀是确保设备和人身安全的关键。用户在安装和使用过程中应遵循产品说明书和相关规范，避免误操作导致设备损坏或安全事故的发生。

Y12X弹簧薄膜式管螺纹减压阀技术参数安装与使用：

1、安装减压阀之前应当对管道系统进行冲洗清除，以防焊渣、氧化皮等秽物流入阀内不锈钢减压阀，影响球阀正常工作。

2、减压阀应安装在易于操作和修理的地方，而且应当直立安装在水平管道上(见安装示意图)，应留意使管道中介质的流向与阀门上箭头所示方向一致，请勿装反

3、减压阀在安装使用时，应先把旁通管道上的截至阀打开，排除管道中的冷凝水和饮料混和物，以防减压阀开启时形成水击现象毁坏减压阀不锈钢减压阀，当无异常现象后，按顺秒针方向平缓旋转调节螺丝，将出口压力调至所须要的压力(以阀后表压为准)，调整好后，将锁

紧螺丝背紧，拧上防护罩。

4、减压阀前应安装过滤器，以避免介质中的杂质踏入减压阀，影响其功耗。

5、安装的减压阀前后应有一段直管，阀前直管宽度约为600毫米，阀后直管宽度约为1000毫米。

6、减压阀进口需要装饮料分离器和疏水阀，减压阀出口也要装疏水阀

三、Y12X弹簧薄膜式管螺纹减压阀技术参数的选用与维护
在选用弹簧薄膜式减压阀时，需要考虑以下因素：
1. 压力范围：根据实际需要选择具有合适压力范围的减压阀。一般而言，弹簧薄膜式减压阀可承受的压力范围为10bar到210bar。
2. 流量：根据系统需求选择具有合适流量的减压阀，以确保液压系统能够正常运行。
3. 连接方式：根据实际需要选择合适的连接方式，例如管螺纹、法兰等。
4. 材料：根据使用环境和工作条件选择适当的材料，以保障减压阀具有较长的使用寿命。
Y12X弹簧薄膜式管螺纹减压阀技术参数

在使用过程中，弹簧薄膜式减压阀需要定期维护和保养。以下是一些维护保养建议：
1. 定期检查减压阀的外观是否受损，如发现异常应及时修复或更换。
2. 定期清洗减压阀内部的杂质和沉积物，以避免对阀芯和阀座造成磨损。
3. 检查弹簧是否出现变形、裂纹或锈蚀等情况，如有问题应及时更换。
4. 检查薄膜是否出现老化、开裂或破损等现象，并定期更换薄膜。
5. 检查密封件是否出现磨损、老化或变形等情况，如有问题应及时更换。
6. 在维护保养过程中，应注意安全操作，避免受伤或损坏设备。
总之，弹簧薄膜式减压阀是一种高效、稳定的液压元件，对于液压系统的正常运行具有重要意义。在选用和维护保养过程中，应当根据实际需求和使用条件进行选择和维护，以保证减压阀长期稳定地工作并提高整个液压系统的可靠性。
