智能调节电动硬密封通风蝶阀技术规范

我厂引进能够*进技术的基础上,采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 ,电力,石油化工,以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀军邮双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

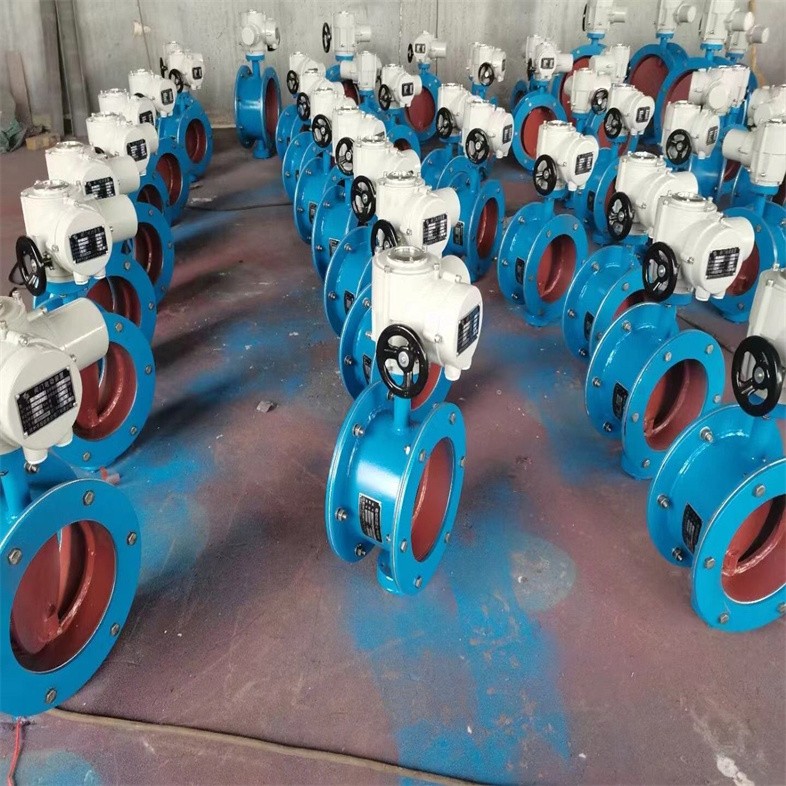

电动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长.可以多工位安装，不受介质流向影响。主要用于冶金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。

智能调节电动硬密封通风蝶阀技术规范电动调节蝶阀应用场合：
电动调节蝶阀适用于流量调节。由于蝶阀在管路中的压力损失比较大，还应考虑关闭时蝶板承受管道介质压力的坚固性。此外，还必须考虑在高温下弹性阀座材料所承受工作温度的限制。 蝶阀的结构长度和总体高度较小，开启和关闭速度快，且具有良好的流体控制特性，蝶阀的结构原理适合制作大口径阀门。当要求蝶阀作控制流量使用时，重要的是正确选择蝶阀的尺寸和类型，使之能恰当地、有效地工作。电动调节蝶阀适用于要求达到密封、气体试验泄漏为零、寿命要求较高、工作温度在-10度～150度的淡水、污水、海水、盐水、蒸汽、天然气、食品、药品、油品和各种酸碱及其他管路上。软密封偏心蝶阀适用于通风除尘管路的双向启闭及调节，广泛用于冶金、轻工、电力、石油化工系统的煤气管道及水道等。金属对金属线密封双偏心蝶阀适用于城市供热、供气、供水等煤气、油品、酸碱等管路，作为调节和节流装置。

二、智能调节电动硬密封通风蝶阀技术规范特点

1、采用中线式蝶板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小，流通量大、避免高温膨胀的影响，操作轻便；

2、使用寿命长，可以多工位安装，不受介质流向影响；

3、设计新颖、合理、结构独特、重量轻、启闭迅速；

4、操作力矩小，操作方便，省力灵巧；

5、采用适应的材料以满足低、中、高不同介质温度及腐蚀性介质等。

三、智能调节电动硬密封通风蝶阀技术规范用途

本蝶阀是一种非密闭型蝶阀,广泛适用于建材、冶金、矿山、电力等生产过程中电动调节蝶阀属于电动阀门和电动调节阀中的一个品种。连接方式主要有：法兰式和对夹式。是工业自动化控制领域中的重要执行单元。电动调节蝶阀安装要点两大分析：安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。电动调节蝶阀安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验。合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。电动调节蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为软密封型和硬密封型两种。软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。电动调节蝶阀结构原理：

电动调节蝶阀通常由角行程电动执行机构（0~90°部分回转）和蝶阀整体通过机械连接，经过安装调试后共同组成。 根据动作模式分类有：开关型和调节型。开关型是直接接通电源（AC220V或其他电源等级的电源）通过开关正、反导向来完成开关动作。调节型是以AC220V电源作为动力，接收工业自动化控制系统预设的参数值4~20mA（0~5等弱电控制）信号来完成调节动作。

四、智能调节电动硬密封通风蝶阀技术规范采用标准

1.设计与制造标准：JB/T8692-2013

2.结构长度标准：JB/T8692-2013

3.法兰尺寸标准：GB/T9115-2010

4.检验与试验标准：JB/T8692-2013

二、智能调节电动硬密封通风蝶阀技术规范主要零部件材料：

三、智能调节电动硬密封通风蝶阀技术规范主要性能参数：

七、智能调节电动硬密封通风蝶阀技术规范执行器参数

（1）功能强劲：智能型、调节型、开关式。

（2）体积小巧：体积仅相当于同类产品的35%左右。

（3）使用方便：采用单相电源,接线简单；采用的球型凸出结构,使观察更方便；免加油免点检、防水防锈、任意角度安装.

（4）保护装置有双重限位、过热保护、过载保护.全行程时间15秒、30秒、45秒、60秒.与带手动功能。

（5）智能数控：内置模块采用先进计算机单片与智能控制软件直接接收计算机或工业仪表等输出的标准信号〔4-20mA DC /1-5VDC〕实现阀门开度的智能控制和精确定位。也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或HR系列.≥DN600口径阀门一般采用380VAC电动执行器。

八、智能调节电动硬密封通风蝶阀技术规范产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数

（2）执行器参数：电源电压、控制方式<开关型,调节型>、控制信号<4-20ma,1-5v>、作用方式<电-开式,电-关式>

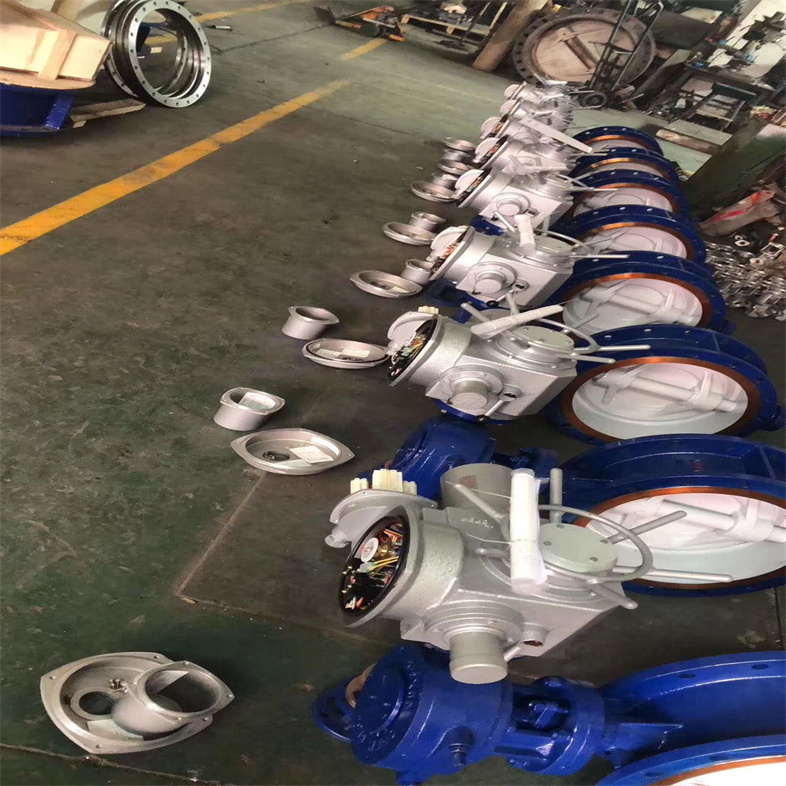

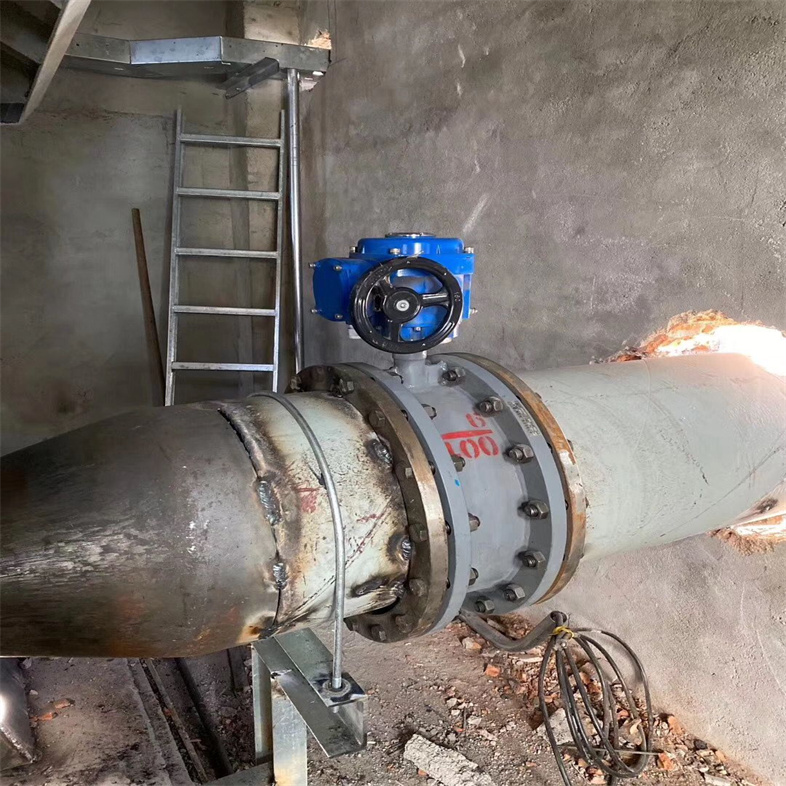

电动蝶阀是一种常用于管道系统中的控制阀门，其使用电动执行器来控制阀门的开关。安装电动蝶阀时需要注意一些细节，下面将介绍电动蝶阀的安装方法。

1. 准备工作

在安装电动蝶阀之前，需要进行准备工作。首先需要确认蝶阀的规格和型号是否与管道系统匹配，然后准备必要的安装工具和材料。另外，还需要对管道系统进行检查，确保管道系统没有漏水或其他问题。

2. 安装阀体

首先将蝶阀的阀体安装在管道上，确保阀体与管道的连接端口对齐，并使用螺丝将阀体固定在管道上。在安装阀体时，需要注意避免损坏阀体和管道，并确保安装牢固。

3. 安装执行器

将电动执行器安装在蝶阀的阀轴上，并通过螺丝将执行器固定在阀轴上。在安装执行器时，需要注意执行器的方向和位置，确保执行器能够正常转动阀门。

4. 接线

将执行器的电气接线与控制系统连接，确保执行器能够接收控制信号并正常工作。在接线时，需要确保接线正确无误，并做好绝缘处理，以防止电气故障。

5. 调试

安装完成后，需要进行阀门的调试工作。打开控制系统，测试阀门的开关功能，并调整执行器的参数，使阀门能够按照设定的要求进行开闭操作。在调试时，需要注意观察阀门的运行情况，确保阀门工作正常。

通过上述步骤，可以完成电动蝶阀的安装工作。在安装过程中，需要注意安全操作，遵循操作规程，确保阀门安装正确无误。安装完成后，还需要定期检查和维护阀门，以确保阀门的正常运行和延长使用寿命。
