一、化工釜底气动下展式放料阀技术规范结构特点

下展式放料阀主要由阀体、阀瓣、密封圈、阀杆、支架、阀压盖、手轮、法兰、螺母、定位螺钉等零件组成。其结构特点在于阀瓣的下展式设计，即阀瓣在关闭状态下与阀座紧密贴合形成密封，而在开启时阀瓣会向下展开，形成一个较大的流道，保证物料顺利排出。这种设计能够有效地防止物料的泄漏和堵塞，尤其适用于高粘度、高固含量物料的放料。

气动上展式（下展式）放料阀是一种广泛应用于各种工业领域的阀门，其特点在于结构简单、操作方便、密封性能好、耐腐蚀性强等。该阀门主要适用于腐蚀性介质、水、空气等管路的放料，可以与各种自控系统配套使用。

一、上展式放料阀的结构与特点
上展式放料阀的结构主要由阀体、阀瓣、密封圈、阀杆和手轮等组成。其特点如下：
1. 阀体采用优质不锈钢或碳钢制成，具有良好的耐腐蚀性能和耐磨性能。
2. 阀瓣采用优质不锈钢或硬质合金制成，具有高强度和良好的密封性能。
3. 密封圈采用优质橡胶或聚四氟乙烯制成，具有较好的耐腐蚀性和耐磨性，能够有效防止介质泄漏。
4. 阀杆采用优质不锈钢或碳钢制成，具有高强度和良好的抗腐蚀性能。
5. 手轮采用铝合金或不锈钢制成，具有轻便、美观、耐腐蚀等优点。

二、下展式放料阀的结构与特点
下展式放料阀的结构主要由阀体、阀瓣、密封圈、阀杆和手轮等组成。其特点如下：
1. 阀体采用优质不锈钢或碳钢制成，具有良好的耐腐蚀性能和耐磨性能
2. 阀瓣采用优质不锈钢或硬质合金制成，具有高强度和良好的密封性能。
3. 密封圈采用优质橡胶或聚四氟乙烯制成，具有较好的耐腐蚀性和耐磨性，能够有效防止介质泄漏。
4. 阀杆采用优质不锈钢或碳钢制成，具有高强度和良好的抗腐蚀性能。
5. 手轮采用铝合金或不锈钢制成，具有轻便、美观、耐腐蚀等优点。
三、上展式与下展式的区别与适用范围
上展式放料阀与下展式放料阀的主要区别在于阀瓣的启闭方向不同。上展式放料阀的阀瓣向上运动打开阀门，向下运动关闭阀门；而下展式放料阀的阀瓣则向下运动打开阀门，向上运动关闭阀门。这种区别会导致两种阀门在适用范围上有所不同。
上展式放料阀适用于操作空间比较宽敞的场合，如一些大型设备的放料管路。由于其阀瓣向上运动打开阀门，所以对于一些沉淀性介质或者黏度较大的介质来说，能够更好地避免阀门堵塞，保证介质的流通性。同时，由于其密封圈向上安装，可以有效避免一些颗粒物进入密封圈，延长了阀门的使用寿命。
下展式放料阀则适用于操作空间比较狭小的场合，如一些小型设备的放料管路。由于其阀瓣向下运动打开阀门，对于一些黏度较小的介质来说，可以更好地避免介质在阀门处堆积，保证了介质的流通性。同时，由于其密封圈向下安装，可以有效避免一些颗粒物进入密封圈，延长了阀门的使用寿命。

总之，气动上展式（下展式）放料阀作为一种重要的工业阀门，在各种工业领域中都有着广泛的应用。选择合适的类型和规格的阀门，能够更好地满足实际需求，提高生产效率和使用寿命。

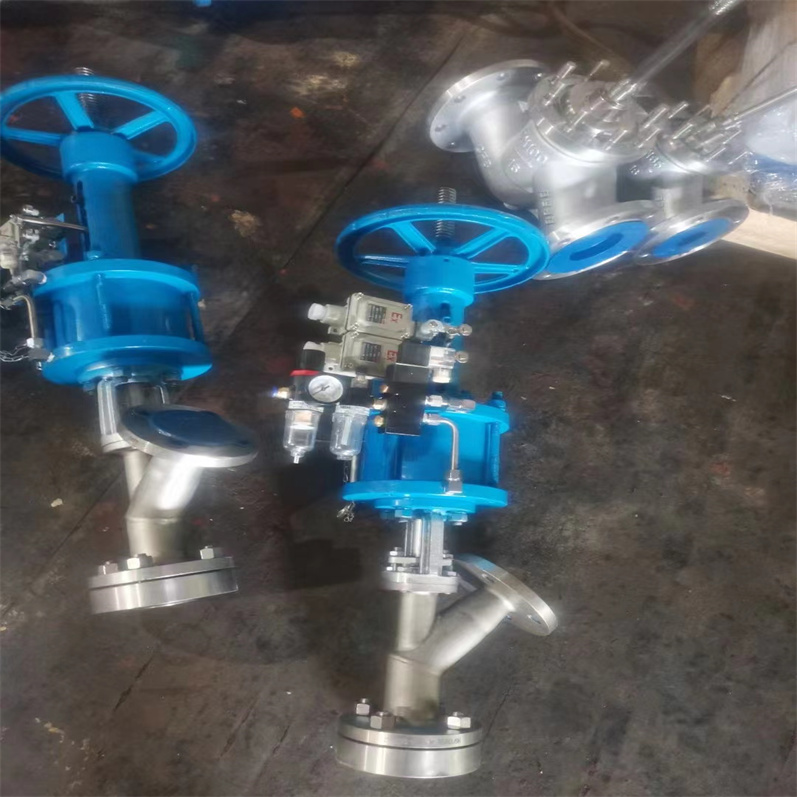

化工釜底气动下展式放料阀技术规范下展式放料阀

• 百科名称:下展式放料阀

• 百科型号:HG5-89-2

• 产品品牌:申弘

• 制造产地:中国

• 公称通径:DN25～DN200

• 结构形式:下展式

• 公称压力:1.6MPa～2.5MPa～4.0MPa

• 连接方式:法兰

• 适用温度:-29ºC～+425ºC

• 驱动方式:手动、气动、电动

• 阀体材质:铸钢、不锈钢

• 制造标准:国标GB、德国DIN、美国API、ANSI

• 适用介质:颗粒状物料、结晶颗粒、其他物料等

• 广泛应用:石油，化工，电力，环保，水利，供热，给排水，工业，机械

二、化工釜底气动下展式放料阀技术规范工作原理

下展式放料阀的工作原理是通过旋转手轮来驱动阀杆升降，从而带动阀瓣进行开启或关闭操作。当需要放料时，旋转手轮使阀杆下降，阀瓣随之向下展开，形成一个通畅的流道，物料即可从容器底部顺利排出。放料完毕后，旋转手轮使阀杆上升，阀瓣在弹簧或自身重力的作用下回位，紧密贴合在阀座上，恢复密封状态。

三、化工釜底气动下展式放料阀技术规范性能特点

1. 操作简便：下展式放料阀设计合理，操作简便灵活，能够迅速开启和关闭。

2. 密封性能好：采用的密封技术和优质密封材料，确保阀门在关闭状态下无泄漏，提高了设备的安全性和可靠性。

3. 耐腐蚀性强：阀体通常采用不锈钢、合金钢等耐腐蚀材料制造，以适应不同工况的腐蚀性介质。

4. 耐高温高压：阀门材料和密封结构的设计使其能够承受较高的工作温度和压力。

5. 适用范围广：广泛应用于石油、化工、冶金、制药、食品等多个工业领域。

四、化工釜底气动下展式放料阀技术规范类型与选用

下展式放料阀根据操作方式的不同可分为手动、气动、电动等多种类型。在选用时，需要根据实际工况和使用需求进行选择合适的类型。同时，还需要考虑介质的特性（如粘度、固含量、腐蚀性、颗粒大小等）、工作压力和温度、阀门尺寸以及连接方式等因素。

化工釜底气动下展式放料阀技术规范主要零件材质

气动放料阀主要外形尺寸（下展式）

五、化工釜底气动下展式放料阀技术规范安装与维护

1. 安装：下展式放料阀应安装在容器或管道的底部，并确保阀门底部法兰与容器或管道法兰紧密连接。在安装过程中，应注意阀门的安装位置和高度，以及进出口方向是否符合设计要求。同时，还需要进行外观检查和强度、严密性试验，确保阀门的质量和安全性能。

2. 维护：定期对下展式放料阀进行检查和维护是确保其正常运行和延长使用寿命的关键。维护内容包括检查阀门的密封性能、更换磨损的密封圈、清理阀门上的污垢和杂质等。在维护过程中，应注意安全操作，避免意外事故的发生。

综上所述，下展式放料阀以其独特的结构设计和的性能特点，在多个工业领域中发挥着重要作用。在选用、安装和维护过程中，需要严格按照相关规定和操作要求进行，以确保其安全可靠地运行。

放料阀在工业生产的诸多环节中都发挥着重要作用，正确的安装步骤与严格遵循注意事项，是确保其正常运行、发挥性能的关键。以下将详细阐述平底放料阀的安装步骤与相关注意事项。

化工釜底气动下展式放料阀技术规范安装前的准备工作

1. 检查阀门完整性

在安装平底放料阀之前，务必对阀门进行全面细致的检查。查看阀门外观是否有损坏，如阀体是否有裂缝、砂眼等缺陷。检查阀门的各个部件是否齐全，包括阀杆、阀芯、密封件等。任何部件的缺失或损坏都可能影响阀门的正常使用。

2. 核对阀门参数

仔细核对平底放料阀的各项参数，确保其与实际使用需求相匹配。参数主要包括阀门的公称通径、公称压力、适用介质、温度范围等。如果阀门参数与实际工况不符，可能导致阀门无法正常开启或关闭，甚至引发安全事故。

3. 清理安装现场

清理安装现场，去除杂物、灰尘等，确保安装区域干净整洁。同时，检查安装管道的内部情况，清除管道内的铁锈、焊渣等杂质，防止这些杂质进入阀门内部，损坏阀门密封面或影响阀门的正常动作。

安装步骤

1. 确定安装位置

平底放料阀的安装位置应根据工艺流程和实际操作需求来确定。一般来说，应安装在便于操作和维护的地方，且要保证阀门周围有足够的空间。同时，要考虑到阀门的排放方向，确保放料顺畅，避免出现物料积聚的情况。对于一些有特殊要求的工况，如需要对物料进行快速排放的场合，阀门的安装位置应尽量靠近排放口。

2. 连接管道

在连接管道时，要确保管道与阀门的连接尺寸准确无误。采用法兰连接时，将阀门的法兰与管道法兰对齐，穿上螺栓，注意螺栓应均匀拧紧，避免出现受力不均的情况，导致法兰密封不严而出现泄漏。如果是螺纹连接，要保证螺纹的配合精度，在螺纹处涂抹适量的密封胶，以增强密封性能。连接完成后，检查连接部位是否牢固，无松动现象。

3. 固定阀门

为了防止阀门在运行过程中发生位移或晃动，需要对阀门进行固定。根据阀门的大小和重量，选择合适的固定方式。对于较小的阀门，可以采用支架固定，将支架安装在牢固的基础上，然后将阀门固定在支架上。对于较大的阀门，则可能需要采用地脚螺栓固定，将阀门底座与地面基础牢固连接。

4. 安装执行机构（如有）

如果平底放料阀配备有执行机构，如电动执行机构或气动执行机构，在完成阀门主体安装后，需要进行执行机构的安装。首先，将执行机构与阀门的阀杆进行连接，确保连接牢固且动作灵活。然后，根据执行机构的类型，连接相应的动力源，如电动执行机构连接电源，气动执行机构连接气源。连接完成后，进行调试，检查执行机构能否准确控制阀门的开启和关闭。

化工釜底气动下展式放料阀技术规范安装注意事项

1. 防止杂质进入

在整个安装过程中，要特别注意防止杂质进入阀门内部。在阀门安装完成后，未投入使用前，应使用防护盖或其他防护措施对阀门进出口进行封堵，防止杂物进入。在管道系统进行吹扫、清洗等操作时，将阀门暂时拆除，待管道清理干净后再重新安装，以避免杂质对阀门造成损坏。

2. 密封面保护

阀门的密封面是保证阀门密封性能的关键部位，在安装过程中要注意保护。避免密封面与硬物碰撞，在搬运和安装阀门时，要小心操作。如果密封面在安装过程中受到损伤，可能会导致阀门泄漏，影响其正常使用。在安装完成后，可以对密封面进行检查，如有轻微损伤，应及时进行修复。

3. 安装方向正确

平底放料阀一般都有明确的安装方向要求，在安装时必须严格按照阀门上标注的方向进行安装。如果安装方向错误，可能会导致阀门无法正常开启或关闭，影响物料的排放。特别是对于一些具有特殊结构的阀门，如单向流通的阀门，安装方向的正确性尤为重要。

4. 压力测试

在阀门安装完成后，必须进行压力测试，以检查阀门的密封性能和耐压能力。压力测试应按照相关标准和规范进行，一般采用水压测试。在测试过程中，要缓慢升压，达到规定的测试压力后，保持一定时间，检查阀门是否有泄漏现象。如果发现泄漏，应及时查找原因并进行处理，直至压力测试合格。

总之，平底放料阀的安装需要严格按照步骤进行，并注意各个环节的细节。只有这样，才能确保阀门安装正确，在投入使用后能够稳定、可靠地运行，满足工业生产的需求。无论是安装前的准备、安装过程中的操作，还是安装后的检查与测试，每一个环节都不容忽视，都关系到阀门的最终使用效果和生产的安全与稳定。
