D341X化工烟气脱硫系统软密封法兰蝶阀选型分析

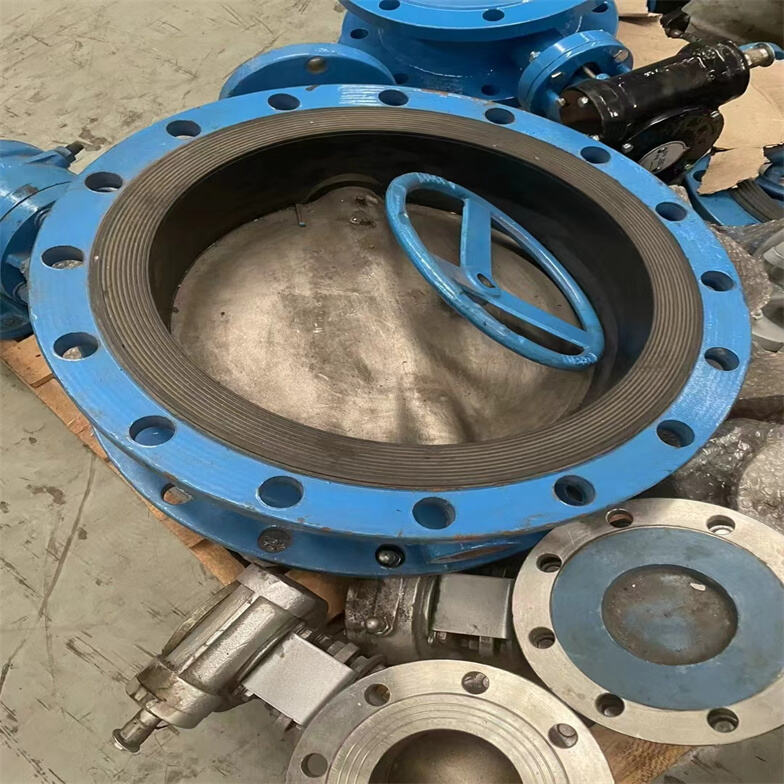

D341X软密封法兰蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。电厂脱硫蝶阀是专为电厂烟气脱硫系统设计的阀门，具有耐腐蚀、耐磨损、密封可靠等特点，适用于控制脱硫塔、吸收塔等环节的浆液、烟气等介质流量和压力，其核心优势在于材料优化、密封设计及结构创新，能有效应对脱硫工况的恶劣环境。

电厂脱硫蝶阀：系统核心控制部件解析

在火电厂烟气脱硫系统中，蝶阀是使用频率最高、工况的阀门之一。它承担着石灰石浆液、石膏浆液、工艺水及烟气旁路等多路介质的通断与调节任务，直接影响脱硫效率和机组安全运行。阀门可按驱动方式分为气动、电动、液动、手动四大类。选型时，先锁定介质特性——温度、压力、密度、过热度、冲蚀与闪蒸——再决定用哪种材质与控制方式，这是铁律。

02D341X化工烟气脱硫系统软密封法兰蝶阀选型分析烟气脱硫背景：小型锅炉的“必答题"

石灰石-石膏湿法烟气脱硫（FGD）是全球燃煤电厂的主流控硫技术。虽然化工阀门资料汗牛充栋，针对小型锅炉FGD系统的“一对一"指南却。以下案例可作范本。

03FGD系统常用阀门一览FGD管道不是“普通管道"，结垢、堵塞、腐蚀、磨损随时可能停机。核心阀类可归纳为截断阀、调节阀、止回阀、减压阀、安全阀五大类；浆液系统里，前两类出现频率最高。

截断阀：把管路“一截两段"，隔离检修。

调节阀：稳态流量与压力，但浆液工况下节流=快速磨损，能不用就换“调速泵+开关阀"组合。

04介质特性决定材质：颗粒、酸碱、Cl-浓度一个都不能少

FGD浆液体系可拆成三段：石灰石浆液、石灰石-石膏混合浆液、石膏浆液。它们各自“脾气"如下：

1.


   颗粒大、密度高——石灰石浆液固含量最高可达55%，密度1500 kg/m³。

2.


   pH 4–7的弱酸环境，有轻微腐蚀。

3.


   Cl-浓度爆表——塔内瞬时可达180000 mg/L，废水也有40000 mg/L，兼具强氧化性与还原性。

结论：磨蚀主攻石灰石段，腐蚀主宰石膏段。选型时必须在常规“扭矩小、寿命长"之外，额外加“耐磨损+防腐"双保险，阀板材质从304到C276需梯度升级。

05实战选型清单：蝶阀、隔膜阀、球阀、止回阀一次说清

5.1 ► 蝶阀——“脱硫王国"的流量担当

•


  类型：中线（低压）、单偏心（中压）、双偏心（中压调节）、三偏心（高压开关/调节）。脱硫90%场景用中线蝶阀。

•


  阀体：铸铁/球铁，北方严寒可选碳钢。

•


  阀座&阀板：

– 工艺水/循环水：球铁镀铬或304即可。

– 氧化空气：球铁镀铬+耐热EPDM阀座。

– 浆液/废水：2205、2507、C276等“高合金阵营"。Cl-越高，材质越要往上走。

•


  连接：DN≤450优先对夹，≥500用法兰，最小DN25铝合金款可替代隔膜阀取样。

•


  手动扭矩：DN200以上建议蜗轮，低扭矩型号DN300内也可用手柄。

5.2 ► 隔膜阀——“带颗粒介质的清道夫"

•


  结构：堰式（A-T）、直通全通（K-T）。

•


  介质：直通款专门对付含固浆液，最大DN80；再大就偏蝶阀。

•


  阀体：铸铁衬胶最常见，不衬胶款几乎绝迹。

•


  应用口诀：废水选堰式，浆液选直通，小口径可替代昂贵蝶阀。

5.3 ► 止回阀——“防倒灌"关键

•


  旋启式H44J-10：衬胶版适合腐蚀性浆液；DN≥250时考虑双相钢内件。

•


  对夹SH77J-10/16：全衬胶，工艺水/空气专用。

•


  高温H71/4W-10/16/25/40：氧化空气温度高，阀座需耐热EPDM。

5.4 ► 手动截止阀与球阀——“小口径守护者"

•


  截止阀：仪用空气、工艺水总管常客；DN≥200需看工况决定是否偏离标准。

•


  球阀：DN50以上用法兰连接（Q41F-16），50以下可螺纹（Q11F-16）。环保公司习惯“小口径先球后蝶"。

5.5 ► 自力式压力调节阀与疏水阀——“靠自己也能稳"

•


  自力式（ZZYP-K/B）：先给介质、温度、前后压差、流量四大参数，再算口径与缩径范围，快开形式间。

•


  疏水阀：压力取“略高于工况"、温度对“最高瞬态"、排量留“安全系数"，不同类型阀安全系数差异大，别盲目放大。

•


  安全阀：要求——起跳压力必须明确，安全必须“说到做到"。

•

一、D341X化工烟气脱硫系统软密封法兰蝶阀选型分析脱硫蝶阀的工况特点

电厂脱硫系统的运行环境远比常规给排水系统恶劣，蝶阀面临三大核心挑战：

强腐蚀。 石灰石浆液pH值通常在4~6之间，含有大量氯离子和硫化物，对金属的点蚀和应力腐蚀极为严重。石膏浆液中固体颗粒浓度高，磨损与腐蚀同时作用。

高磨损。 浆液中碳酸钙、亚硫酸钙等固体颗粒硬度不低，长期冲刷阀板密封面和阀体内壁，普通材质很快失效。

频繁动作。 脱硫系统需根据锅炉负荷实时调节浆液流量，蝶阀每天开关次数远超常规管道阀门，对执行机构和密封结构的耐久性要求。

二、结构与材质选择

脱硫蝶阀通常采用中线或单偏心结构，阀板为圆盘形，通过旋转90°实现全开全关。材质选择是决定寿命的关键：

阀体： 碳钢衬胶是最常见方案，橡胶层隔绝浆液与金属接触；对于高浓度浆液或高温工况，可选用双相不锈钢或合金材质。

阀板： 常见为不锈钢包覆橡胶或全橡胶衬里，包胶厚度一般不低于3mm，确保耐磨和密封。

阀座： 多采用PTFE（聚四氟乙烯）或橡胶材质，PTFE耐腐蚀优异但不耐磨损，橡胶则反之，需根据介质特性权衡。

阀杆： 必须采用防腐蚀处理，常用不锈钢材质，并配合填料密封防止浆液沿阀杆渗入。

三、密封性能是核心指标

脱硫蝶阀的泄漏分为内漏和外漏。内漏直接影响调节精度和脱硫效率，外漏则造成浆液喷溅、环境污染和设备损坏。

双偏心或三偏心结构能显著提升密封比压，在高压差工况下仍保持可靠关闭。橡胶密封圈在关闭时产生弹性变形，补偿阀板与阀座之间的间隙，这是中线蝶阀实现零泄漏的核心机制。

选型时应关注阀门的额定泄漏等级，脱硫系统关键节点建议达到ANSI 4级（软密封零泄漏）标准。

四、驱动方式与执行机构

进口电厂脱硫蝶阀口径通常在DN50~DN2000之间，大口径阀门多采用电动或气动执行机构。电动执行机构调节精度高、易于接入DCS系统，适合需要连续调节的工艺段；气动执行机构动作迅速、故障率低，适合紧急切断和旁路控制。

执行机构的防护等级不应低于IP65，户外安装需配防雨罩和加热装置，防止冬季浆液结冰导致阀门卡死。

五、运维要点

脱硫蝶阀的寿命，三分靠选型，七分靠维护。建议每半年检查一次阀座磨损情况，密封面出现沟槽或变形应及时更换。阀杆填料需定期紧固，防止浆液渗入造成阀杆腐蚀卡涩。大口径阀门建议每年做一次全行程开关试验，确认执行机构出力足够。

脱硫蝶阀虽结构不复杂，但在强腐蚀、高磨损、高频动作的三重考验下，材质、密封和执行机构的合理匹配才是保证长期稳定运行的根本。选型时切忌只看价格，忽视工况适配性。

一、D341X化工烟气脱硫系统软密封法兰蝶阀选型分析核心设计特点

耐腐蚀材料

阀体：采用碳钢衬胶（如丁基橡胶、氯丁橡胶）或双相钢（2205、2507）、哈氏合金（C-276）等，抵抗含Cl⁻、SO₄²⁻的酸性浆液腐蚀。

蝶板：使用316L不锈钢基材+Stellite 6堆焊或WC-Co硬质合金喷涂，硬度达HRC65以上，抗颗粒冲刷。

阀座：EPDM橡胶密封圈或金属硬密封（如三偏心结构），适应高温高压工况。

防腐耐磨结构

衬胶工艺：阀体内壁衬3-5mm厚橡胶，通过高温硫化与阀体结合，隔绝介质与金属接触。

流线型设计：如脱硫石膏排出泵出口蝶阀采用流线型阀体，磨损率降低40%。

无销连接：避免传统销钉连接导致的泄漏和腐蚀，如HIVAL蝶阀采用阀杆贯穿阀板设计，拆卸便捷。

密封可靠性

零泄漏设计：三偏心硬密封结构或“舌槽式"阀座，实现ANSI VI级密封标准。

双向密封：适应脱硫系统启停时的介质反向流动。

双重密封阀杆：自调试V杯型填料与O形密封圈，防止外漏。

二、性能优势

适应恶劣工况

耐高温：硬密封型号可承受350℃高温，满足脱硫系统瞬时高温需求。

耐高压：公称压力范围PN1.0-16MPa，适应不同压力等级的脱硫管道。

抗磨损：阀板和阀座表面硬化处理，长期运行下仍能保持密封性能。

长寿命与低维护

寿命超10,000次启闭：如某600MW火电厂脱硫吸收塔入口蝶阀采用碳钢衬丁基橡胶，寿命达8年（未衬胶阀门仅1年）。

模块化设计：阀座可脱卸，便于在线更换，减少停机时间。

快速响应与精确控制

气动/电动执行机构：全开/全关仅需数秒，支持远程控制和自动化。

流量调节：部分型号（如三偏心结构）可通过部分旋转实现流量精确控制（精度±1%）。

三、典型应用场景

石灰石浆液输送

功能：控制浆液从制浆罐向吸收塔的输送，调节流量以维持脱硫效率。

参数：固含量20%-30%，粒径≤200目，温度50-80℃，压力0.3-0.6MPa。

选型：碳钢衬丁基橡胶阀体+316L不锈钢+Stellite 6堆焊蝶板+气动执行器。

石膏浆液排放

功能：控制石膏浆液从吸收塔向脱水机的输送，调节排浆量以维持系统水平衡。

参数：固含量40%-50%，粒径≤100μm，温度50-70℃，压力0.2-0.5MPa。

选型：双相钢2205阀体+哈氏合金C-276堆焊蝶板+电动执行器。

脱硫废水处理

功能：控制废水向处理装置的输送，调节排放量。

参数：含Cl⁻、SO₄²⁻、重金属，pH值4-6，温度40-60℃，压力0.1-0.3MPa。

选型：哈氏合金C-276阀体+WC-Co硬质合金喷涂蝶板+气动执行器（防爆设计）。

D341X化工烟气脱硫系统软密封法兰蝶阀选型分析产品特点

1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。

制造规范

设计标准：GB/T2238-1989
法兰连接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992;JB/T9092-1999

D341X化工烟气脱硫系统软密封法兰蝶阀选型分析技术参数

密封材料选用和适用温度

D341X化工烟气脱硫系统软密封法兰蝶阀选型分析外形结构图

D341X主要外形尺寸0.6MPa

D341X主要外形尺寸1.0MPa

D341X主要外形尺寸1.6MPa

衬胶蝶阀作为一种常见的阀门类型，在众多工业领域和民用设施中都有广泛应用。正确的安装方法和对注意事项的严格遵循，对于衬胶蝶阀发挥正常功能、延长使用寿命至关重要。

D341X化工烟气脱硫系统软密封法兰蝶阀选型分析安装前的准备工作

1. 检查阀门外观：仔细查看衬胶蝶阀的外观是否有损坏，尤其是衬胶层。检查阀体表面有无裂缝、砂眼等缺陷，衬胶层应平整、光滑，无气泡、破损等情况。若发现问题，应及时更换阀门或进行修复处理。

2. 核对阀门参数：确认衬胶蝶阀的型号、规格与设计要求相符，包括公称通径、公称压力、连接方式等。确保阀门的各项参数能够满足实际使用工况的需求。例如，在输送腐蚀性介质的管道系统中，要保证衬胶蝶阀的材质和衬胶材料能够耐受该介质的腐蚀。

3. 清理管道：在安装阀门之前，必须对与之连接的管道进行清理。清除管道内的杂物、焊渣、铁锈等，防止这些杂质在阀门安装后进入阀腔，影响阀门的正常开关和密封性能。可以采用压缩空气吹扫、水冲洗等方法进行管道清理。

安装方法

1. 水平安装：衬胶蝶阀一般建议水平安装，使阀杆处于水平位置。这样可以保证阀门在开启和关闭过程中，阀板的重力分布均匀，避免因重力影响导致阀板偏移，从而影响密封效果。在安装时，要确保阀门的进出口方向与管道内介质的流动方向一致，一般阀体上会有箭头标识介质流向。

2. 垂直安装：在某些特殊情况下，衬胶蝶阀也可以垂直安装，但需要注意阀杆应向上。垂直安装时要保证阀门的稳定性，防止在运行过程中因振动等原因导致阀门松动。对于大口径的衬胶蝶阀，垂直安装时可能需要额外的支撑结构来确保阀门的稳固。

3. 连接方式：

• 法兰连接：这是衬胶蝶阀常见的连接方式之一。在安装时，先将阀门的法兰与管道的法兰对齐，注意螺栓孔要准确对应。然后在两法兰之间放置合适的密封垫片，垫片的材质应根据介质的性质和工作压力来选择。接着穿上螺栓，使用扳手均匀地拧紧螺栓，使两法兰紧密贴合，确保密封良好。在拧紧螺栓时，要按照对角线方向逐步拧紧，避免法兰受力不均导致泄漏。

• 对夹连接：对于对夹式衬胶蝶阀，安装时需将阀门置于两片管道法兰之间。同样要保证阀门与管道的中心轴线重合，然后使用专用的对夹螺栓将阀门与管道牢固夹紧。对夹螺栓的拧紧力矩要符合规定要求，以保证阀门的密封性和稳定性。

• 螺纹连接：适用于小口径的衬胶蝶阀。在安装时，将阀门的螺纹端与管道的螺纹接口进行旋拧连接。旋拧过程中要注意力度适中，避免因过度用力导致螺纹损坏。同时，可以在螺纹处涂抹适量的密封胶，增强密封性能。

安装过程中的注意事项

1. 避免碰撞：在搬运和安装衬胶蝶阀的过程中，要特别小心，避免阀门受到碰撞。衬胶层相对较脆弱，受到撞击后容易出现破损，从而影响阀门的耐腐蚀性能和密封性能。在吊运阀门时，应使用合适的吊具，如吊带等，避免使用钢丝绳直接吊运，防止划伤衬胶层。

2. 防止衬胶层受损：在安装过程中，要注意防止工具或其他物体刮伤衬胶层。例如，在拧紧螺栓时，不要让扳手等工具直接接触衬胶层。如果需要对阀门进行焊接等热加工操作，要采取有效的防护措施，防止高温对衬胶层造成损害。

3. 控制安装环境：衬胶蝶阀的安装环境应保持清洁、干燥，避免在潮湿或有腐蚀性气体的环境中进行安装。如果安装现场的环境条件较差，应采取相应的防护措施，如搭建临时防护棚等。同时，安装环境的温度也应适宜，一般在 -20 至 60 之间，避免因温度过高或过低影响阀门的性能。

安装后的检查与调试

1. 外观检查：安装完成后，再次检查阀门的外观，确保安装过程中没有对阀门造成损坏。检查阀门的连接部位是否牢固，密封垫片是否安装正确，有无泄漏迹象。

2. 密封性检查：通过打压试验来检查衬胶蝶阀的密封性能。向阀门所在的管道系统中充入一定压力的介质（一般为水或空气），观察阀门的密封部位是否有泄漏现象。如果发现泄漏，应及时查找原因并进行处理，可能是密封垫片安装不当、阀板与阀座密封面接触不良等原因导致。

3. 调试阀门：对衬胶蝶阀进行开关调试，检查阀门的开启和关闭是否灵活，阀板的转动是否顺畅。可以手动操作阀门的手柄或电动执行机构，观察阀门的动作情况。如果阀门在开关过程中出现卡顿、异响等异常情况，要及时排查故障原因，可能是阀杆与阀座之间存在异物、传动部件损坏等问题。

总之，正确安装衬胶蝶阀并严格遵守相关注意事项，是确保阀门正常运行、保障管道系统安全可靠工作的关键。在安装过程中，要从准备工作、安装方法到安装后的检查调试等各个环节都给予充分重视，以发挥衬胶蝶阀的最佳性能。

四、D341X化工烟气脱硫系统软密封法兰蝶阀选型分析选型与安装要点

参数匹配

介质成分：根据Cl⁻浓度选择材质（如2205、2507、C-276）。

固含量：≤10%选软密封（成本低），10%-50%选硬密封（耐磨损）。

温度：≤120℃选软密封（EPDM、氟橡胶），120-350℃选硬密封。

压力：≤1.6MPa选碳钢衬胶阀体，1.6-10MPa选双相钢或哈氏合金。

安装规范

方向性：阀体箭头方向需与介质流向一致。

支撑固定：大型阀门（≥DN800）需做支承固定，防止振动损坏。

试压测试：安装后进行强度试验（1.5倍工作压力）和密封性试验。

维护建议

定期启闭：每3个月启闭一次，防止密封圈粘连。

润滑保养：电动执行机构每2年加注润滑油脂。

密封件更换：发现泄漏时及时更换密封圈，选择与阀门型号匹配的配件。
