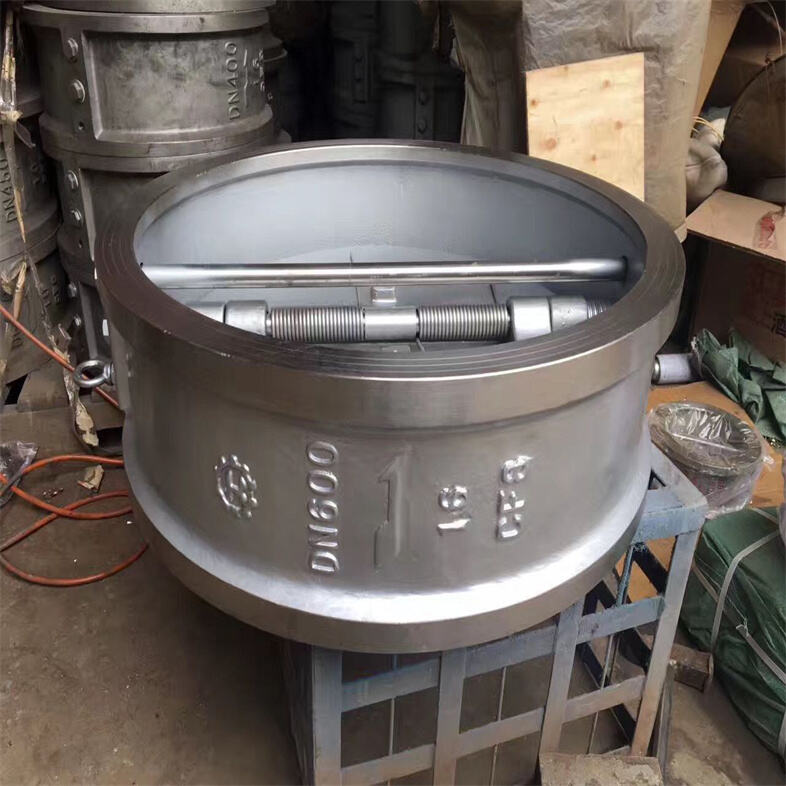

H76H对夹双瓣蝶式旋启式止回阀选型分析 H76W对夹双瓣蝶式止回阀又称对夹双瓣旋启式止回阀是由阀体、阀瓣、阀杆及弹簧等零件组成,采用对夹式连接,结构紧凑。由于阀瓣的关闭行程短,并有弹簧加载,关闭速度快,可减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点,可水平安装或垂直安装,可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。针对传统使用的H44型法兰连接旋启式止回阀具有体积笨大,流体阻力大,阀门关闭时水锤压力高,安装、维修难,使用短等缺点。针对传统法兰结构止回阀存在的问题,H76对夹双瓣旋启式止回阀具有结构长度短,体积小、重量轻,阀瓣关闭快速,水锤压力小,安装方便,流体阻力小,动作灵敏、密封性能好,阀瓣行程短、关阀冲击力小,整体结构、简单紧凑,使用长等特点。
H76H对夹双瓣蝶式旋启式止回阀选型分析应用范围: 双瓣旋启对夹式止回阀适用于公称压力PN10~PN420、Class150~Class2500;公称通径DN15~DN1200、NPS1/2~48;工作温度-196℃~540℃的管路上,用于防止介质倒流。通过选用不同的材质,对夹式止回阀可适用于石化、冶金、电力、轻工、食品等行业中水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。 蝶形止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门。对夹连接蝶式止回阀的作用是只允许介质向一个方向流动,而且阻止方向流动。 应用范围: 蝶式止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路,阻止介质逆向流动之用。 结构特点: 旋启式止回阀在打开的状况下,流体压力几乎不受阻碍,因此通过阀门的压力降相对较小。升降式止回阀的阀瓣座落位于阀体上阀座密封面上。此阀门除了阀瓣可以自由地升降之外,其余部分如同截止阀一样,流体压力使阀瓣从阀座密封面上抬起,介质回流导致阀瓣回落到阀座上,并切断流动。根据使用条件,阀瓣可以是全金属结构,也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。像截止阀一样,流体通过升降式止回阀的通道也是狭窄的,因此通过升降式止回阀的压力降比旋启式止回阀大些,而且旋启式止回阀的流量受到的限制很少。 对夹双瓣止回阀常见的阀门型号有:h76h、h76h-10c、h76h-10p、h76h-16c、h76h-25、h76h-40、h76h-64、h76h-100、h76y、h76w、h76w-10p、h76w-10r、h76w-16p、h76w-25p、h76w-40p、h76w-64p、h76w-100p、h76x、h76x-10、h76x-16、h76x-16c、h76x-16p、h76x-16r、h76x-16q、h76f、h76f46等。
【H76H对夹双瓣蝶式旋启式止回阀选型分析执行标准】 设计标准采用API6D、API594、GB/T12221; 检验与试验标准采用:API598、API6D、JB/T9092、GB/T13927; 结构长度标准采用:API6D、API594、工厂标准; 压力温度等级标准采用:GB/T12224、ASME B16.34; 法兰型式尺寸标准采用:ASME B16.5、ASME B16.47、GB/T9113、JB/T79。 【性能参数】 公称通径:DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600、DN650、DN700、DN750、DN800、DN900、DN1000、DN1050、DN1200。 公称压力:PN1.0、PN1.6、PN2.5、PN4.0、PN6.3、PN10.0、PN16.0、PN20.0、PN25.0、CLASS150、CLASS300、CLASS600、CLASS900、CLASS1500、CLASS2500。 适用温度:-196℃~550℃,应根据不同的工况温度选用不同的材质。 适用介质:水、油气、各类腐蚀性介质,不同的介质应该选用不同的材质。 零件材料:常见的材料有碳钢、不锈钢、合金钢。
H76H对夹双瓣蝶式旋启式止回阀选型分析结构特点: 1. 结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8; 2. 体积小、重量轻,其重量只有传统法兰止回阀的1/4~1/20; 3. 阀瓣关闭快速,水锤压力小; 4. 水平管道或垂直管道均可使用,安装方便; 5. 流道通畅、流体阻力小; 6. 动作灵敏、密封性能好; 7. 阀瓣行程短、关阀冲击力小; 8. 整体结构、简单紧凑、造型美观;
H76H对夹双瓣蝶式旋启式止回阀选型分析标准规范: 设计制造标准:JB/T 8937 结构长度标准:GB/T 12221-2005 连接法兰标准:GB/T 9113 压力温度等级:GB/T 12224-2005 试验检验标准:GB/T 13927-2008 H76H对夹双瓣蝶式旋启式止回阀选型分析 1、体积小,重量轻,结构紧凑、维修方便 2、阀板采用对偶式,在弹簧的弹性力下矩下可自行速闭 3、因速闭作用,可防止介质倒流 4、阀体结构长度尺寸小,刚性好 5、安全方便,可用于水平垂直两个方向安装 标准规范: 设计制造标准:JB/T 8937 结构长度标准:GB/T 12221-2005 连接法兰标准:GB/T 9113 压力温度等级:GB/T 12224-2005 试验检验标准:GB/T 13927-2008 主要尺寸及重量: 可能发生的故障、原因及消除办法:1、阀体和阀盖连接处渗漏: (1)螺母拧得不紧或松紧不均匀,可重新调整之。 (2)法兰密封面上有损伤或积有污物,应进行修整密封面或清除污物。 (3)垫片损坏,应更换新垫片。 2、阀瓣与阀座密封面处渗漏 (1)密封面间夹有污物,可清洗干净。 (2)密封面有损伤,重新研磨或重新堆焊及加工。
H76H对夹双瓣蝶式旋启式止回阀选型分析主要零部件材料:
| 零件名称 | 阀体 | 阀瓣 | 阀杆 | 弹簧 | 阀座 | | 材 料 | 铸铁、铸钢 | 碳钢 | 不锈钢 | 不锈钢 | 丁腈 橡胶 |
对夹式止回阀主要技术参数:
| 型 号 | 公 称 压 力 PN(MPa) | 强度试验压力(MPa) | 密封试验压力(MPa) | 适用 温度 | 适用 介质 | | H76X-10 | 1.0 | 1.5 | 1.1 | ≤80℃ | 清水 污水 | | H76X-16 | 1.6 | 2.4 | 1.76 |
对夹式止回阀 主要外形尺寸:
| 公称通径 DN(mm) | L(mm) | H(mm) | D(mm) | | 1.0MPa | 1.6MPa | | 50 | 43 | 60 | 105 | 105 | | 65 | 46 | 73 | 124 | 124 | | 80 | 64 | 89 | 142 | 142 | | 100 | 64 | 110 | 162 | 162 | | 125 | 70 | 141 | 192 | 192 | | 150 | 76 | 168 | 218 | 218 | | 200 | 89 | 219 | 272 | 273 | | 250 | 114 | 273 | 328 | 328 | | 300 | 114 | 324 | 378 | 384 |
| 公称通径 DN(mm) | L(mm) | H(mm) | D(mm) | | 1.0MPa | 1.6MPa | | 350 | 127 | 356 | 438 | 444 | | 400 | 140 | 418 | 489 | 495 | | 450 | 152 | 457 | 540 | 555 | | 500 | 152 | 526 | 594 | 616 | | 600 | 178 | 626 | 695 | 734 | | 700 | 229 | 672 | 810 | 804 | | 800 | 241 | 778 | 916 | 910 | | 900 | 241 | 878 | 1016 | 1010 | | 1000 | 300 | 914 | 1124 | 1128 |
【产品用途】 H76H、H76Y、H76W、H76X、H76F 型对夹蝶形止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路,阻止介质逆向流动之用。
【H76H对夹双瓣蝶式旋启式止回阀选型分析产品特点】 1、体积小,重量轻,结构紧凑、维修方便 2、阀板采用对偶式,在弹簧的弹性力下矩下可自行速闭 3、因速闭作用,可防止介质倒流 4、阀体结构长度尺寸小,刚性好 5、安全方便,可用于水平垂直两个方向安装 【执行标准】 1、法兰连接尺寸:GB/T1724.1-98 2、结构长度:GB/T12221-1989,ISO5752-82 【H76H对夹双瓣蝶式旋启式止回阀选型分析性能参数】
| 型号 | 工作压力(MPa) | 适用温度(℃) | 适用介质 | 阀体材料 | | H76H-10C~40 | 1.0~4.0 | -29~425 | 水、蒸汽、油品 | 碳钢 | | H76W-10P~25 | 1.0~2.5 | ≤150 | 硝酸类 | 不锈钢 | | H76Y-40P | 4.0 | ≤150 | 硝酸类 | 不锈钢 |
H76H对夹双瓣蝶式旋启式止回阀选型分析

HH47、H47XF、HDH47X 蝶式缓冲止回阀主要外形和连接尺寸 | 公称通径DN (mm) | 尺寸 (mm) | | L | H | B1 | B2 | | 200 | 230 | 550 | 540 | 600 | | 250 | 250 | 630 | 600 | 700 | | 300 | 270 | 690 | 650 | 740 | | 350 | 290 | 780 | 710 | 800 | | 400 | 310 | 860 | 770 | 870 | | 450 | 330 | 910 | 830 | 920 | | 500 | 350 | 980 | 900 | 1000 |
| 公称通径DN (mm) | 尺寸 (mm) | | L | H | B1 | B2 | | 600 | 390 | 1070 | 1090 | 1250 | | 700 | 430 | 1220 | 1200 | 1360 | | 800 | 470 | 1320 | 1320 | 1480 | | 900 | 510 | 1430 | 1420 | 1580 | | 1000 | 550 | 1550 | 1550 | 1700 | | 1200 | 630 | 1800 | 1780 | 1950 | | 1400 | 710 | 1980 | 2000 | 2175 |
对夹双瓣(蝶式)旋启式止回阀与法兰单瓣旋启式止回阀的对比:
结构形式 | H76型对夹双瓣旋启式止回阀 | H44型法兰单瓣旋启式止回阀 | 水锤压力 | 水锤压力小,阀瓣行程短、并有弹簧辅助关闭、关阀速度快 | 水锤压力大,阀瓣行程长,需要较长的关闭时间 | H76型的水锤压力只有H44型的1/2~1/5 | 尺寸和重量 | 结构长度短、体积小、重量轻,便于阀门的安装、搬运、存放及管道的布置,并能节约材料、降低成本 | 结构长度长,体积大,重量重 | H76型的结构长度只有H44型的1/4~1/6,H76型的重量只有H44型的1/4~1/10 | 流体阻力 | 流体阻力小,流体阻力系数ζ为2.6~0.7,随着阀门口径的增大,流体阻力系数减小 | 流体阻力小,流体阻力系数ζ为1.3~3,但在低压工况下,阀瓣不能开启,流体阻力大。流体阻力随着阀门口径的增大而增大 | 安装 | 可水平安装或垂直安装,重量轻,不必为阀门设置支座 | 可水平安装或垂直安装,大口径阀门重量重,需设置支座 | 开启压力 | 开启压力很小,阀瓣在很小的压差下就能打开 | 开启压力较大,阀瓣在较大的压差下才能打开 | 可靠性 | 阀门为整体结构,简单紧凑、阀门关闭时冲击力小,水锤压力小,阀门寿命长 | 阀门关闭时的巨大冲击力及水锤压力容易损坏阀门 |
流体力学性能:
公称通径 | 阀门全开启时的流体阻力系数 | 常温下阀门全开启时的水流量系数 | 流体的流向 | DN | NPS |
| Kv(m3/h) | Cv(U.S) | Cv(U.K) | ↑ | → | 开启压力近似值KPa | 50 | 2 | 2.6 | 63 | 74 | 62 | 2 | 1 | 65 | 21/2 | 2.4 | 109 | 128 | 107 | 2 | 1 | 80 | 3 | 2.3 | 172 | 201 | 169 | 2 | 1 | 100 | 4 | 2.0 | 289 | 338 | 283 | 2 | 1 | 125 | 5 | 1.8 | 476 | 557 | 466 | 2 | 1 | 150 | 6 | 1.5 | 750 | 878 | 735 | 2 | 1 | 200 | 8 | 1.3 | 1432 | 1675 | 1403 | 2 | 1 | 250 | 10 | 1.2 | 2330 | 2726 | 2283 | 2 | 1 | 300 | 12 | 1.0 | 3676 | 4301 | 3602 | 2 | 1 | 350 | 14 | 0.9 | 5274 | 6171 | 5169 | 2 | 1 | 400 | 16 | 0.8 | 7306 | 8548 | 7160 | 3 | 1 | 450 | 18 | 0.8 | 9246 | 10818 | 9061 | 3 | 1 | 500 | 20 | 0.8 | 11415 | 13356 | 11187 | 3 | 1 | 600 | 24 | 0.7 | 17573 | 20560 | 17222 | 3 | 1 | 700 | 28 | 0.7 | 23919 | 27985 | 23441 | 4 | 1 | 750 | 30 | 0.7 | 27458 | 32126 | 26909 | 4 | 1 | 800 | 32 | 0.7 | 31241 | 36552 | 30616 | 4 | 1 | 900 | 36 | 0.7 | 39539 | 46261 | 38748 | 4 | 1 | 1000 | 40 | 0.7 | 48814 | 57112 | 47838 | 4 | 1 | 1050 | 42 | 0.7 | 53817 | 62966 | 52741 | 4 | 1 | 1200 | 48 | 0.7 | 70292 | 82242 | 68886 | 4 | 1 |
H76H对夹双瓣蝶式旋启式止回阀选型分析结构图:
H76H对夹双瓣蝶式旋启式止回阀选型分析 对夹式蝶形止回阀是一种用于管道系统中的装置,主要功能是防止介质倒流。它通过阀瓣的自动开闭来实现这一目的,结构紧凑,安装方便,适用于多种工业场合。 这种阀门由阀体、阀瓣、转轴和密封件等部分组成。当介质向前流动时,流体压力推动阀瓣开启,允许介质通过;当流动停止或反向时,阀瓣在重力或反向压力作用下自动关闭,阻止介质倒流。其设计特点在于阀瓣呈蝶形,通过转轴固定在阀体内部,使得开闭动作灵活迅速。 对夹式蝶形止回阀的分类主要基于结构形式和适用场景。常见的类型包括单瓣式和对开双瓣式。单瓣式适用于中小口径管道,结构简单,维护方便;对开双瓣式适用于大口径管道,能减少水锤现象,提高系统稳定性。根据连接方式,可分为对夹式和法兰式,其中对夹式通过螺栓直接将阀门夹在管道法兰之间,占用空间小,适合空间受限的场合。 在工业应用中,对夹式蝶形止回阀广泛用于给排水系统、暖通空调、石油化工和电力行业。例如,在给水系统中,它可安装在泵的出口,防止水倒流损坏设备;在化工管道中,它用于确保介质单向流动,避免混合或污染。其适用介质包括水、油、气体等非腐蚀性或轻度腐蚀性流体,但需根据具体介质特性选择合适的材质,如铸铁、不锈钢或特殊合金。 安装对夹式蝶形止回阀时,需注意方向性,确保阀瓣的开启方向与介质流向一致。通常,阀门上标有箭头指示流向,安装前应仔细核对。位置选择上,应避免安装在弯管或变径管附近,以减少湍流影响。安装步骤包括清洁管道、对齐法兰、均匀拧紧螺栓,并检查阀瓣动作是否灵活。维护方面,定期检查密封件磨损情况,如有泄漏应及时更换;转轴部分需润滑,防止卡滞。在寒冷环境中,需注意防冻措施,避免阀瓣结冰影响功能。
|
