YZ11X化工支管式铜减压阀技术规范

YZ11X 支管式减压阀，是专为分支管路、入户末端设计的自力式稳压减压阀门，依托密流体制造工艺，主打建筑给水、消防、暖通分户支管精准控压，无需外接电力 / 气源，依靠介质自身压力自动稳压，适配各类中小流量分支管路减压工况，是高层住宅、商业楼宇、暖通消防系统支管稳压核心设备。

二、YZ11X化工支管式铜减压阀技术规范核心工作原理

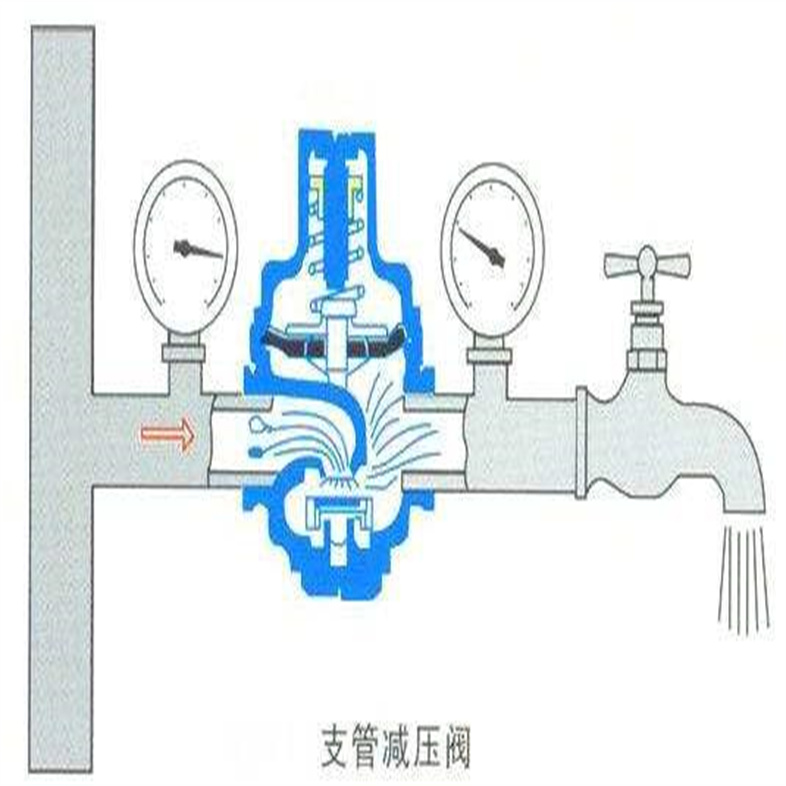

采用直接作用隔膜平衡式结构，依靠膜片实时感应阀后出口压力，与顶部调节弹簧形成动态压力平衡：

高压水流从阀体进口流入，作用于膜片底部；

阀后压力高于设定值时，膜片向上压缩弹簧，带动阀瓣关小流通截面，降低出水流量、压降；

用水导致阀后压力下降，弹簧回弹顶开阀瓣，增大过流面积，恢复稳定出水压力；

顶部调节螺钉可手动无级设定目标出口压力，全程自动循环调节，动静压双重稳压，进口压力波动时，阀后压力变化仅为进口波动值的 8%，稳压精度优异。

三、YZ11X化工支管式铜减压阀技术规范整体结构与材质配置

1. 主体结构组件

阀体、阀盖、强化耐老化橡胶膜片、不锈钢阀芯、防腐调节弹簧、压力表接口、内置自清洁滤网、调节螺钉、软密封阀座，一体式紧凑布局，无复杂辅助构件，不易卡堵水垢杂质。

2. 原厂材质分两大系列

黄铜青铜款 YZ11X-16T

阀体采用高抗脱锌锻造青铜，弹簧 304 不锈钢，膜片食品级 EPDM 橡胶，适配常温自来水、暖通循环水，符合饮用水安全标准；

全不锈钢款 YZ11X-16P

阀体、阀芯、滤网全部 304 不锈钢，耐酸碱、防锈耐腐蚀，适配温泉水、轻度腐蚀工业冷水、高温循环介质、医疗净水系统。

3. 密封与耐用设计

阀座采用复合软密封，低压零泄漏；内置一体式滤网，可拦截管道泥沙铁锈，无需额外前置过滤器、无需旁通管路，简化管道布置，节省安装空间与施工成本。

四、YZ11X化工支管式铜减压阀技术规范核心产品性能特点

支管专用精准稳压

减压比最高可达 10:1，适配高层二次供水高压支管分户降压，可替代楼层分区稳压水泵，单户单支管独立控压，解决高层上下层水压不均、末端设备超压漏水问题；

抗污防垢免复杂配套

内部流道大弧度角，水垢不易堆积，自带内置滤网定期拆卸冲洗即可，省去过滤器、旁通阀配件采购与安装工序；

水力损耗低

优化流线型流道设计，通水压力损失小，大流量用水时不会出现出水骤降，满足淋浴、热水器、洗衣设备同步用水需求；

安装适配性强

标准内螺纹连接（DN15/DN20/DN25/DN32/DN40/DN50），配套压力表安装接口，出厂标配压力表选装方案，可直观实时查看阀后稳压数值；

超长使用寿命

精密加工公差控制，弹簧抗疲劳、膜片耐冷热老化，长期频繁启停无失灵，运维仅需定期冲洗滤网，极少更换配件。

五、YZ11X化工支管式铜减压阀技术规范标准技术参数

公称压力：PN16（1.6MPa），可选 PN25 高压款；

公称通径：DN15～DN50；

出口可调压力区间：0.05～0.55MPa；

适用介质：自来水、暖通冷水 / 热水、消防清水、中性洁净液体；

介质工作温度：黄铜款≤80℃，不锈钢高温款最高 120℃；

连接方式：管螺纹内丝连接，支持 PPR、镀锌钢管、不锈钢管配套转换接头；

驱动形式：自力自动式，无外部动力需求。

六、YZ11X化工支管式铜减压阀技术规范适用应用场景

住宅民用系统

高层公寓、别墅入户支管、热水器 / 恒温花洒 / 智能马桶前端稳压，保护卫浴家电不因高压破损、泄压漏水；

商业楼宇暖通

中央空调水循环支管、地暖分集水器前端减压，平衡每层采暖水压；

消防供水系统

喷淋、消火栓分支管路稳压，均衡各楼层消防出水压力，替代分区稳压泵；

商用配套设施

酒店客房、食堂净水设备、商用洗衣房、健身房供水支管；

医疗与小型工业

医院净水支路、实验室清洗设备、小型清洗机前端控压，保障精密设备稳定运行。

七、YZ11X化工支管式铜减压阀技术规范安装与调试规范

安装方位：阀体水平安装于水平管道，阀体介质流向箭头与水流方向保持一致；

调压操作：通水状态下旋转顶部调节螺钉，顺时针增压、逆时针减压，观察压力表至目标压力后锁紧锁紧螺母；

维护周期：每 6～12 个月拆卸底部滤网冲洗泥沙杂质；膜片无破损情况下 3～5 年无需更换；

安装优势：体积小巧，可直接安装于入户角阀后端、设备前端，狭小吊顶、管道井均可适配，改造施工量小。

八、YZ11X化工支管式铜减压阀技术规范产品核心优势总结

支管减压阀聚焦分支管路末端稳压细分场景，区别于主管道大型减压阀，体积紧凑、安装简易、免复杂配套，稳压精度高、抗水垢耐腐蚀，黄铜 / 不锈钢双材质覆盖民用、商用、轻度腐蚀工况，一站式解决支管超压、水压不均、终端设备损坏问题，大幅降低管路配套与后期运维成本。

自来水减压阀安装指南

自来水减压阀是稳定管网压力、保护用水设备的关键部件，正确安装直接影响其减压效果与使用寿命。以下从安装前准备、分步安装流程、调试要点及注意事项四方面，详细说明安装方法：

一、YZ11X化工支管式铜减压阀技术规范安装前准备：确认条件与工具

在开始安装前，需做好基础准备工作，避免因条件不符或工具缺失导致安装失误：

确认安装条件

压力匹配：先检测自来水入户总管压力（可借助压力表），确保所选减压阀的 “inlet 压力范围" 覆盖实际入户压力（如入户压力 0.8MPa，需选 inlet 最大压力≥0.8MPa 的减压阀），同时确认减压阀 “ outlet 额定压力" 与下游用水设备需求匹配（如热水器建议出口压力 0.2-0.4MPa）。

安装位置：选择靠近入户总管、便于操作和检修的位置，优先安装在水表后、用水设备前（如热水器、洗衣机进水口前），且避免安装在阳光直射、高温环境（如靠近暖气、灶台）或潮湿易积水的地方，防止阀体老化或锈蚀。

管道适配：检查管道材质（PPR、镀锌管、不锈钢管等）与减压阀接口材质是否匹配，确认减压阀接口尺寸（如 DN15、DN20）与管道管径一致，若存在差异需提前准备变径接头。

准备工具与材料

工具：活动扳手（或管钳）、生料带（聚四氟乙烯密封带）、卷尺、水平仪、压力表（用于调试）、管剪（PPR 管需热熔机）。

材料：减压阀本体、配套密封圈（部分减压阀自带）、备用生料带、固定支架（若管道较长，用于固定减压阀避免震动）、截止阀（建议在减压阀前后各装 1 个，便于后期检修时切断水源）。

二、YZ11X化工支管式铜减压阀技术规范分步安装流程：规范操作保安全

安装过程需遵循 “断水→清理→密封→连接→固定" 的顺序，确保每一步操作规范：

断水与排空

关闭自来水入户总阀门，打开下游所有用水龙头（如厨房、卫生间水龙头），排空管道内残留的水，避免安装时水流溢出。

用干布擦拭管道接口处的水渍和杂质，确保接口清洁，防止杂物进入减压阀内部堵塞阀芯，影响减压效果。

安装前后截止阀（推荐步骤）

在计划安装减压阀的管道段，先在 “进水端"（靠近总阀一侧）安装第一个截止阀，再在 “出水端"（靠近用水设备一侧）安装第二个截止阀。

安装截止阀时，注意阀体上的 “水流方向标识"（箭头方向）与实际水流方向一致，接口处缠绕 3-5 圈生料带（缠绕时顺时针方向，贴合接口螺纹，避免过厚导致接口变形），用扳手顺时针拧紧，力度适中（PPR 管避免用力过猛导致管道开裂，镀锌管需防止螺纹滑丝）。

安装减压阀本体

确认水流方向：严格按照减压阀阀体上的 “水流方向箭头" 安装，绝不可反向（反向安装会导致减压阀失效，甚至引发管道压力异常）。

密封与连接：在减压阀进水口和出水口的螺纹接口处，均匀缠绕 3-4 圈生料带（注意生料带不可进入管道内部，仅包裹螺纹），将减压阀对准前后截止阀的接口，用扳手缓慢拧紧，直至接口无松动（拧紧时可借助水平仪，确保减压阀阀体水平安装，避免因倾斜导致内部部件受力不均）。

固定阀体：若减压阀安装在悬空管道上，或管道震动较大（如水泵附近），需用固定支架将减压阀本体固定在墙面或支架上，支架与阀体接触处垫软胶垫，减少震动对减压阀的影响。

安装压力表（可选但推荐）

若减压阀自带压力表接口，可在进水端和出水端接口处各安装 1 个压力表（量程需覆盖对应端压力，如进水端选 0-1.6MPa，出水端选 0-0.6MPa），便于后期观察和调试压力。

安装压力表时，接口处缠绕少量生料带，缓慢拧紧，避免因用力过大损坏压力表接口。

三、YZ11X化工支管式铜减压阀技术规范安装后调试：确保减压效果达标

安装完成后需进行压力调试，避免因压力设置不当影响用水体验或损坏设备：

缓慢通水排气

先缓慢打开进水端截止阀（开度约 1/4），观察减压阀及接口处是否有漏水现象，若有漏水需关闭阀门，重新缠绕生料带拧紧接口。

待进水端管道充满水后，打开出水端截止阀（开度约 1/4），同时打开下游水龙头，排出管道内的空气（空气残留可能导致压力波动），直至水龙头出水稳定无气泡。

调节出口压力

观察出水端压力表，若压力未达到需求（如目标 0.3MPa，实际 0.5MPa），需调节减压阀顶部的 “压力调节旋钮"：顺时针旋转旋钮，出口压力升高；逆时针旋转，出口压力降低（调节时需缓慢旋转，每次旋转 1/4 圈后，等待 10-20 秒，让压力稳定后再观察压力表，避免调节过快导致压力骤变）。

调节至目标压力后，关闭下游水龙头，观察压力表是否保持稳定（若压力持续下降，可能存在接口漏水；若压力持续升高，需检查减压阀是否失效）。

测试稳定性

打开下游多个用水设备（如同时开启洗衣机、热水器、水龙头），观察出水端压力表波动情况，正常情况下压力波动应≤±0.05MPa，若波动过大，需检查减压阀型号是否匹配（可能是流量不足导致），或管道是否存在堵塞。

四、YZ11X化工支管式铜减压阀技术规范注意事项：避免故障与安全风险

安装后需关注以下细节，保障减压阀长期稳定运行，避免安全隐患：

禁止反向安装：务必遵循阀体水流方向标识，反向安装会导致减压阀无法减压，甚至因压力过高损坏阀体或下游设备（如热水器、净水器爆裂）。

定期维护：安装后每 3-6 个月检查一次接口是否漏水，每年拆卸减压阀阀芯（需关闭前后截止阀），用清水冲洗阀芯和阀体内腔（避免杂质堵塞），若阀芯磨损严重（如密封垫老化），需及时更换配件。

特殊情况处理：若安装后发现出口压力为 0（或无水流），可能是管道内杂质堵塞阀芯，需关闭阀门，拆卸减压阀清理；若出口压力与进口压力一致（无减压效果），需检查阀芯是否损坏，或是否反向安装。

冬季防冻：若安装在室外或低温环境（如北方阳台），冬季需做好防冻措施（如包裹保温棉），避免管道内积水结冰膨胀，损坏减压阀阀体或管道。
