产品展示首页 > 产品展示 > 通用阀门 > 止回阀型号 > H74H对夹圆片式止回阀
对夹圆片式止回阀
更新时间:2019-02-17
产品型号:H74H
描述:H74H对夹圆片式止回阀阀瓣处附有O型密封圈,密封性能好,且有弹簧辅助关闭,动作灵敏,特别对安装空间限制的场所zui为适用。 具有结构简单,外形美观、重量轻、安装方便等优点。

H74H对夹圆片式止回阀的详细资料:

H74H对夹圆片式止回阀产品简介:

H74H对夹圆片式止回阀是一种超薄形止回阀,采用短型结构尺寸和单阀瓣设计,相比传统的旋启式止回阀,该系列阀门具有无外泄露、可任意位置安装、密封性能好、线性震动小、压降小和零座圈磨损优势。

工作原理:

是一种圆盘型超薄止回阀,阀瓣处附有O型密封圈,密封性能好,且有弹簧辅助关闭,动作灵敏,特别对安装空间限制的场所zui为适用。 具有结构简单,外形美观、重量轻、安装方便等优点。主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所zui为适用。

【止回阀】工作原理:

是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启,流体从进口侧流向出口侧。当进口侧压力低于出口侧时,阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。

H74H安装注意事项:

(1)在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响。(2)安装时注意介质流动的方向应与阀体所票箭头方向*。

(3)升降式垂直瓣止回阀应安装在垂直管道上。

(4)升降式水平瓣止回阀应安装在水平管道上。

产品特点:

1、结构长度很短、体积小、重量轻,为阀门的安装、搬运、存放用管道的布置带来很大的便利,并能大量节约材料、降低造价。

2、阀门为整体结构,简单紧凑、阀门关闭时冲击力小,水锤压力小,阀门寿命长,可靠性高。

3、可水平安装或垂直安装,重量轻,不必为阀门设置支座。

4、流道通畅、流体阻力小,阀瓣在很小的压差下就能完全打开。

H74H对夹圆片式止回阀标准产零件材料组合:

阀体

碳钢

阀板

碳钢

O-型环

乙丙橡胶

螺钉垫圈

不锈钢

吊环

碳钢

阀体

不锈钢

阀板

不锈钢

O-型环

氟化橡胶

螺钉垫圈

不锈钢

吊环

不锈钢

阀体

不锈钢

阀板

不锈钢

O-型环

氟化橡胶

螺钉垫圈

不锈钢

吊环

不锈钢

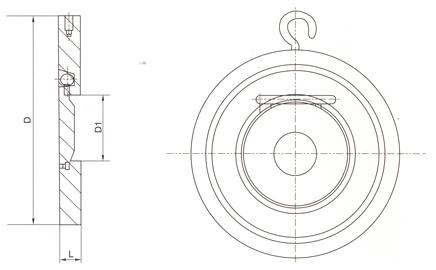

H74H Clip-on single valve flap swing type check valve
主要尺寸 Main dimensions

通径
DN(mm)
LD1D
PN1.0、1.6MPaPN2.5、4.0MPa1.0MPa1.6MPa2.5MPa4.0MPa
50191925109109109109
6519193812929129129
80191946144144144144
100191971.5164164170170
125191995194194196196
1501929114220220226226
2002929140275275286293
2502938188330331343355
3003851216380386403420
3504451263440446460477
4005151305491495517549
4506076356541558567574
5006483406596620622626
6007090482698732734745
7008090562813804831-
80090100464918912942-
90090100738101810121040-
1000100120846112411261155-

订货须知:

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的止回阀型号,请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请:我们一定会尽心尽力为您提供优质的服务。提供zui全面、专业的“阀门系统解决方案”,也十分愿意帮助用户解决生产中所遇到的难题。
