ZZYP自力式压力调节阀技术规范
大家好!今天咱们来聊聊工业和生活中一个挺常见但又很巧妙的装置——自力式压力调节阀。一句话概括它的核心工作原理：自力式压力调节阀，顾名思义，就是不依赖外部能源（比如电或气），仅凭被调介质（如蒸汽、气体、液体）自身的能量就能自动调节和稳定管路压力的阀门。它通过内部一个精巧的力学平衡机制，感知压力变化并自动调整阀门开度，从而将压力控制在咱们预先设定的数值上。
一、ZZYP自力式压力调节阀技术规范什么是自力式压力调节阀？它“自力"在哪？🤔
想象一下，在一条水管里，我们希望水流的压力始终保持在一个稳定的值，不高也不低。自力式压力调节阀就是干这个活的。
“自力"的含义：它的特点就是“自给自足"。不像电动调节阀需要接电，气动调节阀需要压缩空气，自力式调节阀直接利用管道中流体本身的压力作为动力源来驱动阀门动作。简单说，就是“自己管自己"。
无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。自力式蒸汽减压阀具有动作灵敏，密封性好，压力设定点波动力小等优点，广泛应用于气体、液体及介质稳压或泄压稳压的自动控制。

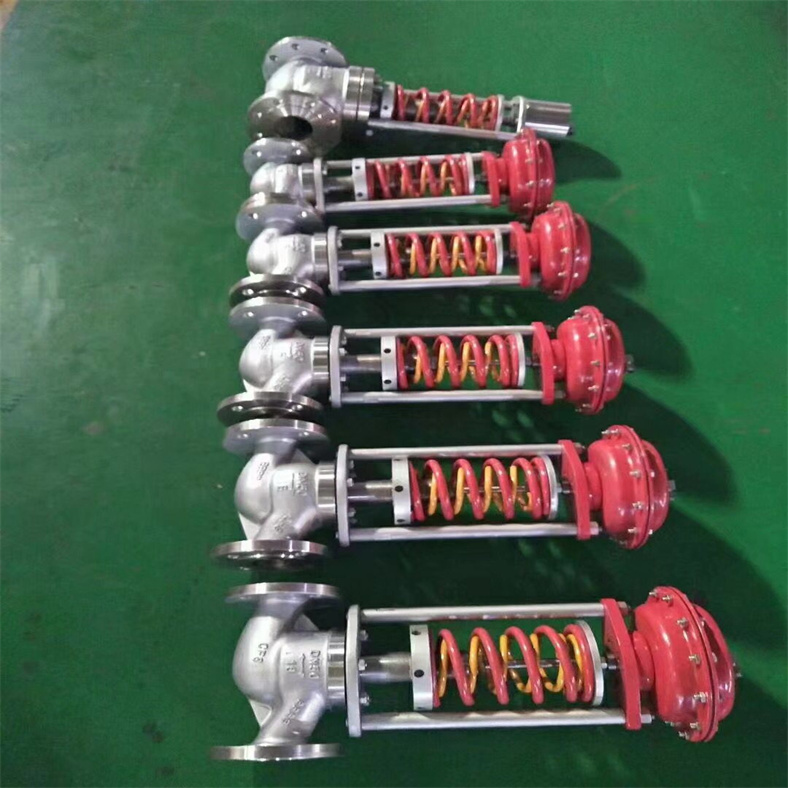

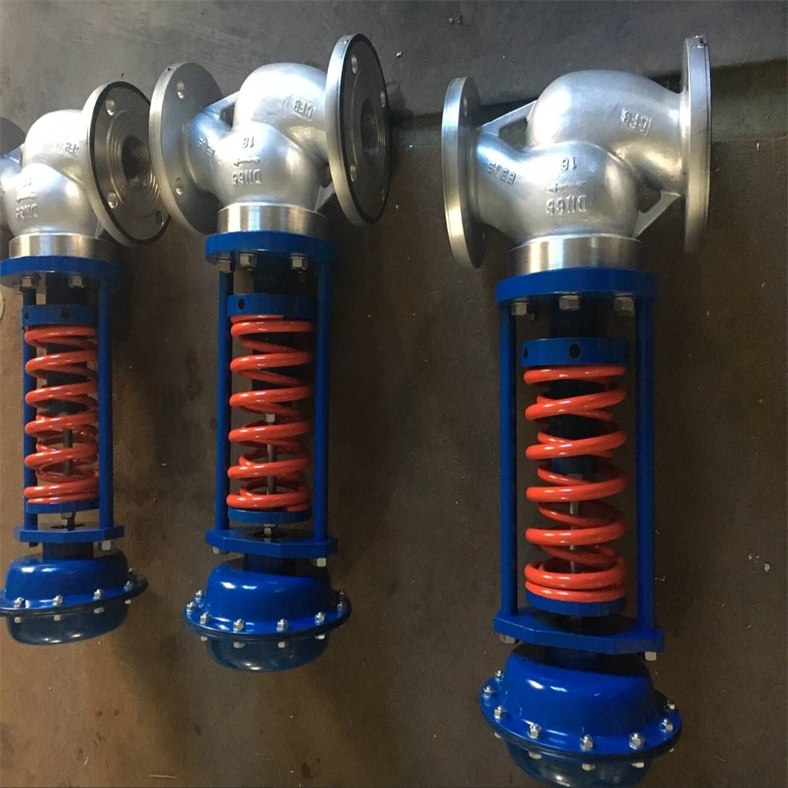

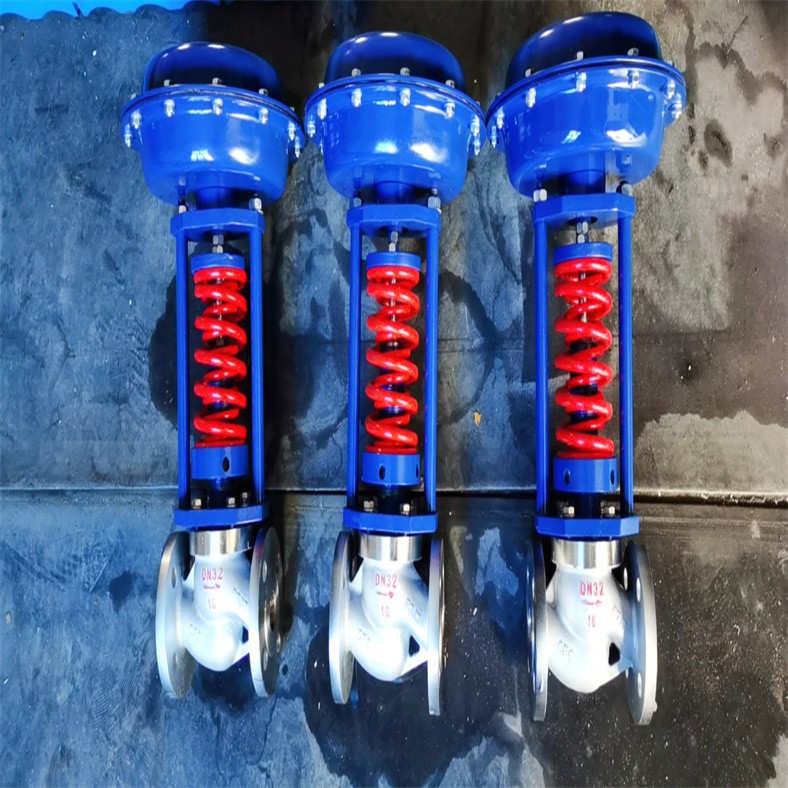

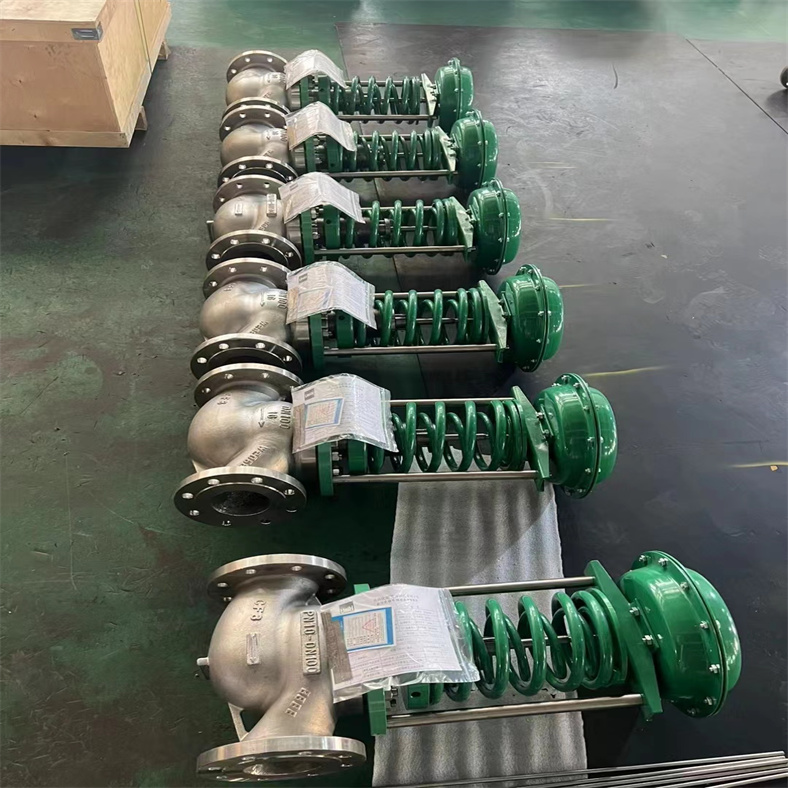

产品结构
ZZYP自力式蒸汽减压阀系列产品有单座（ZZYP）、套筒（ZZYM）、双座（ZZYN）、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。
产品特点
（1）自力式蒸汽减压阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
（2）压力分段范围细且互相交叉，调节精度高。
（3）压力设定值在运行期间可连续设定。
（4）对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。
（5）橡胶膜片式检测，执行机构测精度高、动作灵敏。
（6）采用压力平衡机构，使调节阀反应灵敏、控制精确。
二、ZZYP自力式压力调节阀技术规范它是怎么工作的呢？—— 核心原理揭秘⚙️
自力式压力调节阀的内部结构虽然型号繁多，但核心原理都离不开一个力的平衡。我们可以把它想象成一个天平或者跷跷板：无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改弯两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动力小等优点，自力式压力控制阀广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。自力式调压阀(气体减压阀)有单座、套筒二种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64;阀体口径范围DN15～250;泄漏量等级有II级、IV级和VI级三档;流量特性为快开;压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。
自力式压力调压阀安装调试原理：
自力式调压阀(气体减压阀)在工业上广泛应用，是一种无需外来资源，只需要被测介质自力压力、温度或者流理的变化，设定预先的值就能自动调节的一种控制装置，这是一种节能型仪表，具有控制执行等多功能的仪表控制系统。它的种类可分为自力式压力调节阀，自力式微压差压调节阀，自力式温度调节阀，自力式蒸汽减压稳压阀。适用无供电供气又需自动控制的场合。

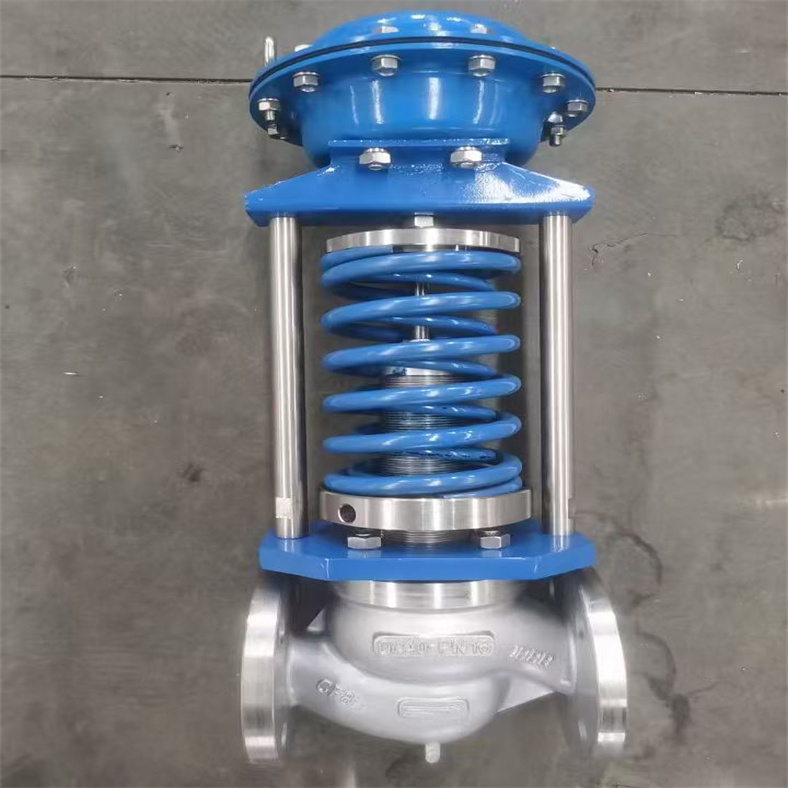

ZZYP自力式压力调节阀技术规范关键组成部分：
指挥官 - 设定弹簧 (或类似弹性元件)：这是我们用来“告诉"阀门希望压力稳定在多少的部件。通过调节弹簧的压缩量，我们就能设定一个期望的压力值(设定点)。
侦察兵 - 感压元件 (如膜片、波纹管、活塞)：这个部件直接感受管道中流体的实际压力。它就像一个灵敏的侦察兵，时刻监测着压力变化。
执行者 - 阀芯与阀座：这俩是真正控制流体通过量大小的“大门"。阀芯上下移动，改变与阀座之间的间隙，从而调节流量，进而影响压力。
连接杆件：将感压元件的动作传递给阀芯。
工作流程（以常见的阀后压力调节为例，即控制阀门出口压力）：
第：设定目标。我们通过旋转调节螺母，压缩设定弹簧，给它一个预设的力。这个力代表了我们期望阀门出口处保持的压力。
第二步：压力侦测。阀门出口处的压力会通过一个取压管(或者直接作用)传递到感压膜片的下方。这个实际压力会产生一个向上的推力。
第三步：力量博弈与自动调整。
当出口压力低于设定值时：设定弹簧的向下的力 大于 感压膜片感受到的实际压力的向上的力。这时，弹簧会推动膜片和阀杆向下移动，使得阀芯远离阀座，阀门开度增大，流过的介质增多，从而使出口压力升高，直到与设定值平衡。
➡️ 动作：开大阀门
当出口压力高于设定值时：感压膜片感受到的实际压力的向上的力 大于 设定弹簧的向下的力。这时，实际压力会推动膜片和阀杆向上移动，使得阀芯靠近阀座，阀门开度减小，流过的介质减少，从而使出口压力降低，直到与设定值平衡。
➡️ 动作：关小阀门
当出口压力等于设定值时：弹簧力与实际压力产生的力达到平衡，阀芯稳定在某个位置，阀门开度保持不变。
就这样，通过设定弹簧的预设力与实际介质压力在感压元件上形成的力的不断比较和自动调整，自力式压力调节阀就能“聪明"地将阀后(或阀前，取决于阀门类型)的压力稳定在设定值附近。
三、ZZYP自力式压力调节阀技术规范两种常见的自力式压力调节阀类型🌟
根据控制目标的不同，主要分为两种：
自力式阀后压力调节阀 (减压阀)：
目标：控制阀门出口端 (阀后)的压力稳定。无论阀前压力如何波动，或者阀后流量如何变化，它都努力使阀后压力保持恒定。
取压点：在阀门的出口端。
典型应用：比如蒸汽系统中，需要将主蒸汽管路的高压蒸汽减至设备所需的较低工作压力。
自力式阀前压力调节阀 (泄压阀/背压阀)：
目标：控制阀门进口端 (阀前)的压力稳定。当阀前压力超过设定值时，阀门开启，将多余压力泄放掉，以保护系统或维持阀前压力恒定。
取压点：在阀门的进口端。
典型应用：用作安全泄压，或者在某些工艺中需要维持上游管路的压力稳定。
四、ZZYP自力式压力调节阀技术规范自力式压力调节阀的优点👍
无需外部能源：节能，降低运行成本，安装简便，特别适用于无电、无气的场合或防爆要求高的环境。
反应灵敏，调节精度尚可：对于大部分工业应用，其调节精度能满足要求。
结构相对简单，维护方便：相比复杂的电动、气动系统，故障点较少。
ZZYP自力式压力调节阀技术规范技术参数
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | |
| 噪音衡量系数Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
| 允许压差 (Mpa) | PN16 | 1.6 | 1.5 | 1.2 | 1,0 | |||||||||
| PN40 | 2.0 | |||||||||||||
| 阀盖形式 | 标准型-17～+300℃、高温型+300℃～+450℃ | |||||||||||||
| 压盖型式 | 螺栓压紧式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | |||||||||||||
| 阀芯形式 | 单座、套筒型阀芯 | |||||||||||||
| 流量特性 | 线性 | |||||||||||||
ZZYP自力式压力调节阀技术规范执行器参数
| 有效面积(cm ) | 32※ | 80 | 250 | 630 |
| 压力设定范围(MPa) | 0.8～1.6 | 0.1～0.6 | 0.015～0.15 | 0.005～0.035 |
| 0.3～1.2 | 0.05～0.3 | 0.01～0.07 | ||
| 保证压力阀正常工作的 最小压差△Pmin(MPa) | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.005 |
| 允许上下膜室之间最压差(MPa) | 2.0 | 1.25 | 0.4 | 0.15 |
| 材料 | 膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维 | |||
| 控制管线、接头 | 铜管或钢管10×1； 卡套式接头：R1/4" | |||
注：※该有效面积所对应的压力设定范围不适用于DN150-250。
ZZYP自力式压力调节阀技术规范性能指标
| 设定值偏差 | ±8% | |||
| 允许泄露量 (在规定实验条件下) | 硬密封 | 4×0.01%阀额定容量 | ||
| 软密封 | DN15～50 | DN65～125 | DN150～250 | |
| 10气泡/min | 20气泡/min | 40气泡/min | ||
工作温度
| 公称通径 | 15～125mm | 150～250mm | |
| 密封型式 | 硬密封 | ≤150℃ | ≤140℃ |
| 冷却罐≤200℃ | 冷却罐和加长件≤200℃ | ||
| 冷却罐和散热片≤350℃ ※ | 冷却罐和加长件≤300℃ ※ | ||
| 软密封 | ≤150℃ | ||
注：※表示该阀允许工作温度，仅当介质为蒸汽时有效，且耐温至350℃需选用PN40的阀体。
零件材料
| 材料代号 | C（WCB） | P（304） | R（316） | |
| 主要 零件 | 阀体 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） |
| 阀芯、阀座 | 1Cr18Ni9Ti（304） | 1Cr18Ni9Ti（304） | 1Cr18Ni12Mo2Ti（316） | |
| 阀杆 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 膜片 | 丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶 | |||
| 膜盖 | A3、A4钢涂四氟乙烯 | |||
| 填料 | 聚四氟乙烯、柔性石墨 | |||
| 弹簧 | 60Si2Mn | |||
| 导向套 | HPb59-1 | |||

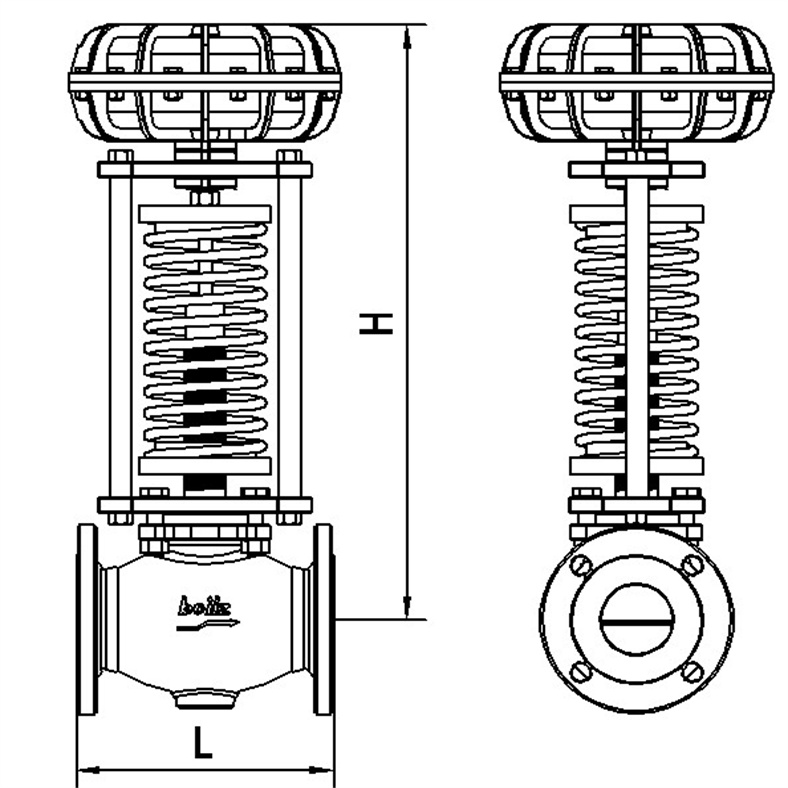

ZZYP自力式压力调节阀技术规范外形结构图
ZZYP自力式压力调节阀技术规范主要外形尺寸
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 法兰接管尺寸(B) | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 | ||||||
| 法兰端间距(L) | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | ||
| 压力调节范围(KPa) | 15-140 | H | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 940 | 1000 | |||
| A | 280 | 308 | |||||||||||||
| 200-500 | H | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 900 | 950 | ||||
| A | 230 | ||||||||||||||
| 120-300 | H | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 890 | 940 | ||||
| A | 176 | 194 | 280 | ||||||||||||
| 480-1000 | H | 445 | 480 | 670 | 740 | 780 | 850 | 860 | 880 | 930 | |||||
| A | 176 | 194 | 280 | ||||||||||||
| 600-1500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
| A | 85 | 96 | |||||||||||||
| 1000-2500 | H | 445 | 570 | 600 | 820 | 980 | 950 | 1000 | 1100 | 1200 | |||||
| A | 85 | 96 | |||||||||||||
| 大约重量(Kg) | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 | ||||
| 导压管接口螺纹 | M16X1.5 | ||||||||||||||
五、ZZYP自力式压力调节阀技术规范使用时的小提示🔔
正确选型：根据介质特性、温度、压力范围、控制目标(阀前/阀后)选择合适的型号和材质。

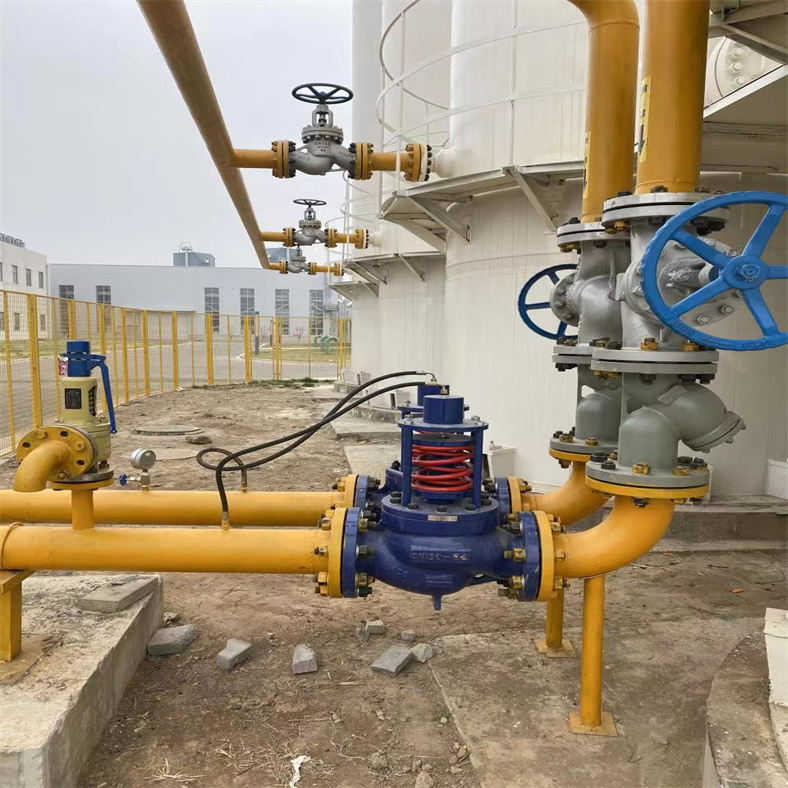

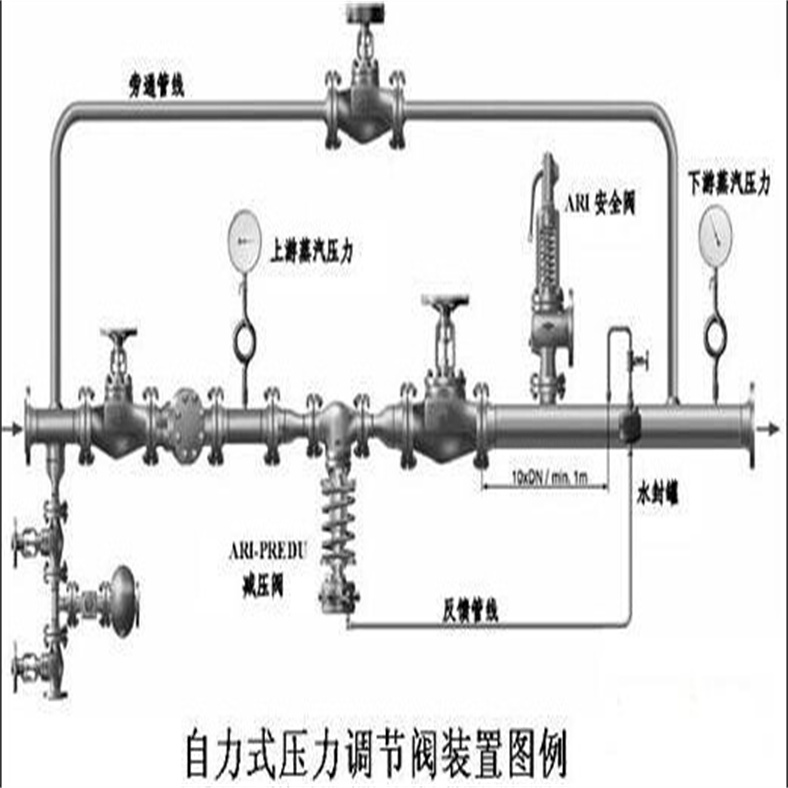

正确安装：注意介质流向，取压管的正确连接，必要时在阀前安装过滤器。
合理设定：根据工艺要求精确设定压力值。
总结一下：💡
自力式压力调节阀就是一个依靠自身力量，通过内部“设定力"与“实际压力"的巧妙平衡，来实现自动调节和稳定压力的“机械小能手"。它简单、可靠，在各种流体控制系统中都扮演着重要的角色。希望今天的讲解，能让您对这个“不用电的聪明阀门"有一个清晰的认识!是一种使用流体压力自动调节输出压力的阀门。它由主阀、控制阀和调节螺旋等部件组成。主阀与调节棒相连，通过调节螺旋改变调节棒位置，从而改变主阀的开度，使输出压力稳定在设定值。
二、如何调节自力式减压阀的压力大小
1、先确定所需调节的压力范围。可以通过手动开启阀门来达到这个目的。
2、打开阀门，让系统达到正常工作状态。此时可以利用调节螺旋来达到调节压力的目的。
3、按照厂家提供的调试细节进行逐步调节，通过不断地试错，找到最合适自己设备的工作压力。
4、调试完成后，需要重复试验，确保阀门的压力调节在合适的状态下，容易操作。
三、注意事项和常见问题
1、调节过渡时间要长，不能过于急于求成。
2、要注意设备的保护措施，不能因为调压而放松安全保护。
3、如果调节不当，可能会出现偏差或不能达到指定的工作压力。此时需要根据具体情况进行调整。
4、如果出现问题，如无法调节、出现漏气或泄漏等，需要及时找到问题的原因并进行处理。
总之，自力式减压阀是一种重要的阀门，通过正确的调节和使用，可以保证系统正常运行，提高设备的工作效率。
