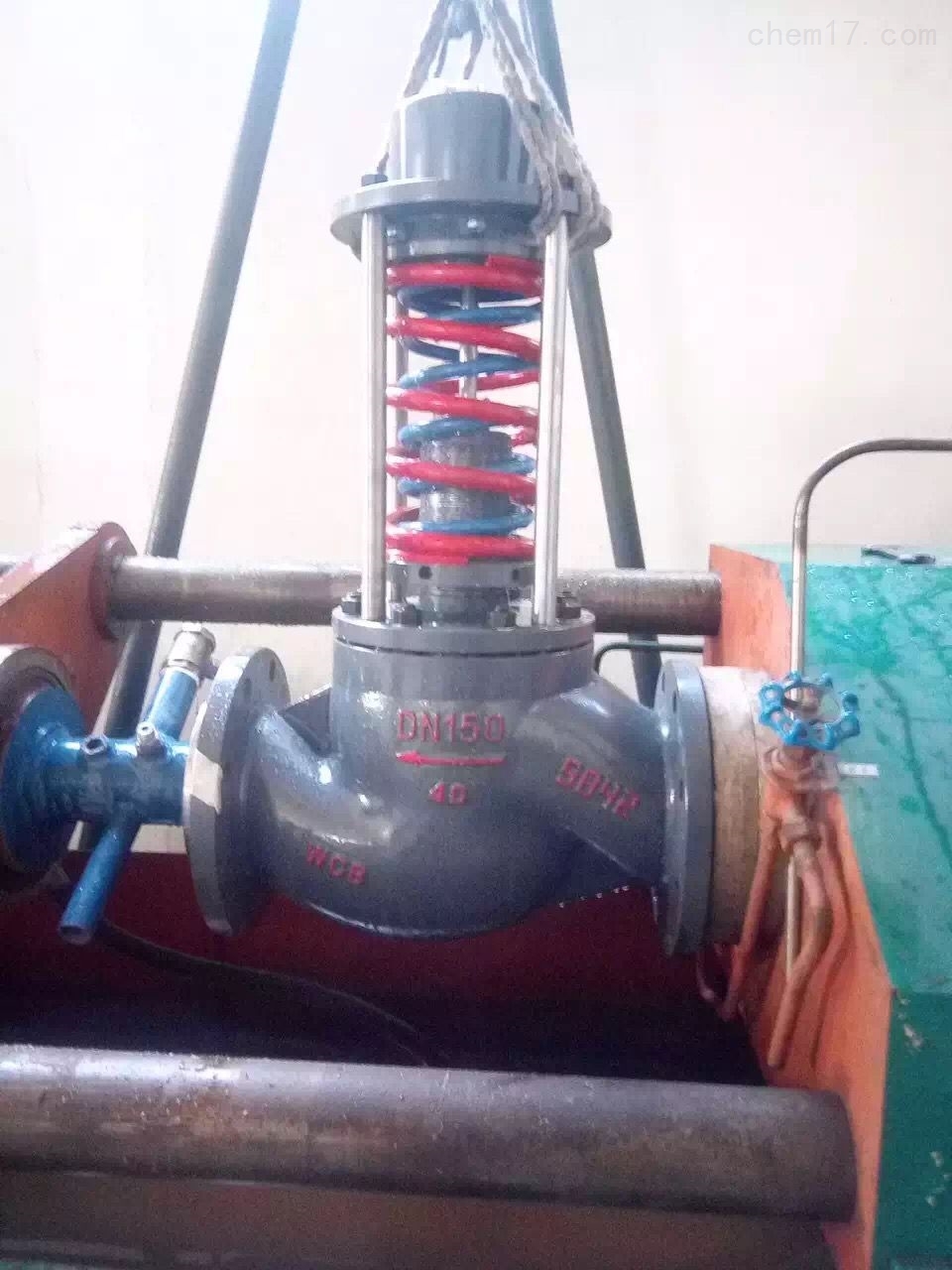

ZZYM自力套筒笼式减压阀产品说明

自力式减压阀，其目的在于解决阀内前后压力快速平衡的问题；包括阀体，阀体上设有阀盖，阀体与阀盖之间密封设置有膜片，阀体内设置有阀盘，阀盘一端与膜片贴合，阀体内设有位于阀盘另一端的阀座，阀座与阀盘配合将阀体封堵，阀盖内设有空腔，空腔内滑动设置有阀杆，阀杆穿过膜片与阀盘固定，阀杆上套接有压板，压板将膜片固定在阀盘上，阀杆上套接有弹簧，弹簧两端分别抵住压板和阀盖内顶壁，阀体进口与空腔之间设有高压控制回路，阀体出口与空腔之间设有低压控制回路；本实用新型结构巧妙，通过将阀前压力控制与阀后压力控制合一的方式，实现对阀后压力的快速调节。

自力式压力调节阀无需外加能源，利用被控介质自身能量作为动力源，引入执行机构控制阀芯位置来改变流通面积，改变两端的压差和流量，从而使阀前或阀后压力稳定在给定值。具有动作灵敏，密封性好，压力波动小等优点，广泛应用于各种工业设备中对气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

产品特点
1.压力设定点可在压力调节范围内现场调节；

2.阀体部分与执行机构进行模块化设计，可根据现场要求变化更改执行机构或弹簧，实现压力调节范围在一定范围内快速更改；

3.自力式压力单座调节阀一般采用波纹管作为压力平衡元件，阀前后压力变化不影响阀芯的受力情况，大大加快阀门的响应速度，从而提高阀门的调节精度。当小口径时无须波纹管作为压力平衡元件；

4.自力式压力套筒调节阀采用了自平衡型双密封面套筒作为节流件，介质需清洁无颗粒状杂质，适用于压降较大，阀门口径不大(DN20~200)—般无需关闭的场合。只适用于控制阀后压力工况；

5.自力式压力双座调节阀采用了自平衡型双密封双阀芯作为节流件，适用于阀门口径较大的场合；

6.阻流器结构，用于降低流体流速和降低噪声的作用；

7.活塞式平衡用于压差较大，被控介质对橡胶无腐蚀性，温度不高的场合；

8.膜片式执行机构采用橡胶膜片作为检测元件，阻力小，反应迅速，调节精度高。适用于压力设定值≤0.6MPa;

9.活塞式执行机构采用气缸活塞作为检测元件，橡胶作为密封件，适用于控制压力较高的场合，适用于压力设定值≥0.6MPa;

10.波纹管执行机构采用波纹管作为检测元件，适用于高温(工作介质不能用隔离液场合)、低温、被控介质对橡胶件有腐蚀性及禁油等 较恶劣工况的场合；

11.当介质为蒸汽时，若采用薄膜式和活塞式执行机构时，需带冷凝罐，以降低执行机构内工作介质的温度，保护膜片或密封件；

12.导压管上的截止阀作为附件，阀门在工作前关闭此截止阀，以防止杂质进入执行机构，保护执行机构内的膜片和密封件，及超设定 压力而产生阀门打坏现象。

ZZYM自力套筒笼式减压阀零件材料：

阀体：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
阀芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀杆：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
膜盖：A3、A3钢涂四氟乙烯不锈钢
填料：丁腈、乙炳、氟、耐油橡胶

技术参数：



规格重量：



安装事项：

法兰标准：铸法法按BG9113-88、JB/79-94
法兰密封面型式：PN16凸面
PN40、64为凹凸、阀体为凹面
结构长度按BG12221-98
执行机构信号接口：内螺纹M16×1.5
※阀体法兰及法兰端面距离可按用户的标准制造。如：ANSI、JIS、DIN等。
